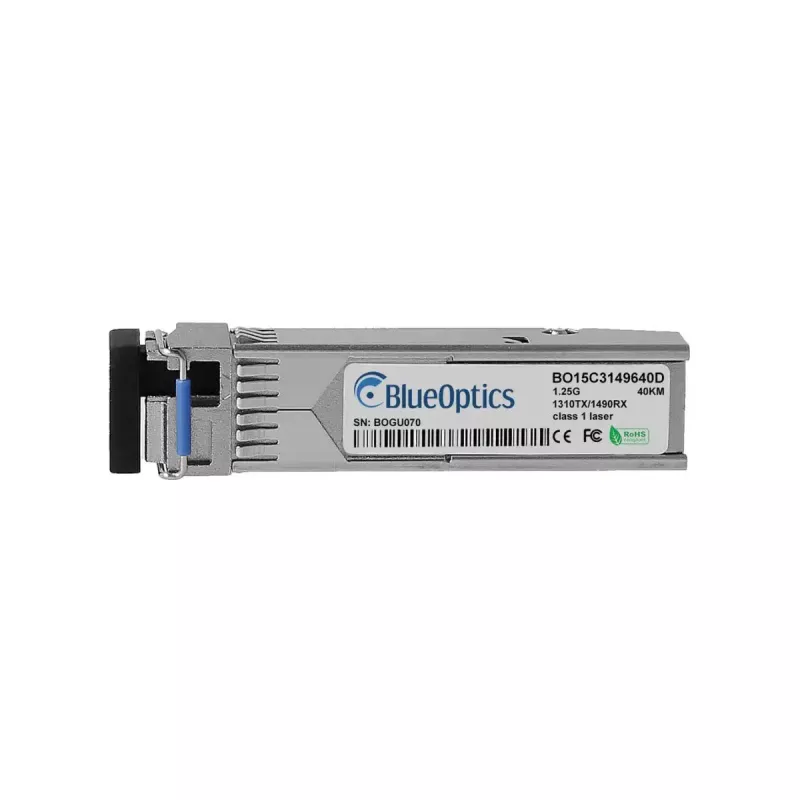

SFP siųstuvo-imtuvo modulis BlueOptics SFP-GD-BD34-BO 1250 Mbit/s

BlueOptics SFP-GD-BD34-BO yra šviesolaidinis SFP siųstuvo-imtuvo modulis, sukurtas vienmodėms optinėms jungtims su maksimalia 1250 Mbit/s duomenų perdavimo sparta. Įdėtas į sidabrinį metalinį korpusą ir sveriantis maždaug 3 g, modulis veikia esant 3,3 V įėjimo įtampai ir naudoja LC simplex jungtį signalams siųsti ir priimti vienmode skaidula. Siųstuvas-imtuvas atitinka MSA SFP formos faktoriaus standartus ir yra suderinamas su sistemomis, kurios priima MRV SFP-GD-BD34 suderinamus 1000BASE-BX-U modulius.

Privalumai

Modulis turi kompaktišką SFP sąsają, skirtą paprastam karšto prijungimo diegimui komutatoriuose, maršrutizatoriuose ir panašioje tinklo įrangoje. Jo metalinis korpusas užtikrina mechaninį patikimumą ir šilumos išsklaidymą, o vienmodis optinis dizainas palaiko tolimojo ryšio linijas. Skaitmeninė diagnostika (DDM/DOM) leidžia nuotoliniu būdu stebėti maitinimo įtampą, lazerio poslinkio srovę, išėjimo ir įėjimo galią bei modulio temperatūrą, kai pagrindinė įranga palaiko šias funkcijas.

Tinka

• Vienmodėms skaidulinėms eterneto jungtims iki 1,25 Gbit/s
• SFP lizdų keitimui ar plėtrai komutatoriuose ir maršrutizatoriuose
• Tolimojo atstumo tiesioginiams optiniams ryšiams (operatorių ar duomenų centrų jungtims)
• Aplinkoms, kuriose reikalinga skaitmeninė diagnostika ryšiui stebėti

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinkantis MSA)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s (1,25 Gbit/s)
• Jungtis: LC simplex (vienos skaidulos siuntimas ir priėmimas)
• Skaidulos tipas: Vienmodė optinė skaidula
• Korpusas: Sidabrinis metalinis korpusas
• Darbinė įtampa: 3,3 V
• Svoris: apie 0,003 kg
• Skaitmeninės diagnostikos stebėjimas (DDM/DOM): palaikomas, kai pagrindinė įranga suteikia palaikymą

Kaip naudoti

Įdėkite BlueOptics SFP-GD-BD34-BO į suderinamą SFP lizdą išjungtame arba karšto keitimo įrenginyje pagal įrenginio gamintojo instrukcijas, tada prijunkite LC simplex vienmodį pataisymo laidą prie modulio. Įsitikinkite, kad pagrindinė sistema palaiko reikiamą perdavimo protokolą (1000BASE-BX-U) ir, jei reikalinga DDM/DOM, kad pagrindinė įranga atveria diagnostikos sąsają. Po įdėjimo patikrinkite ryšio būseną ir diagnostiką per pagrindinės sistemos tinklo valdymo sąsają.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC pataisymo laidus ir, kur įmanoma, tieskite skaidulas per pataisymo skydus, kad apsaugotumėte jungtis. Patikrinkite suderinamumą su tiksline įranga ir įsitikinkite, kad ryšio biudžetas (bangos ilgis, siųstuvo / imtuvo specifikacija ir skaidulos slopinimas) yra tinkamas norimam atstumui. Stebėdami ryšio būklę, įjunkite DDM/DOM funkcijas pagrindinėje įrangoje, kad gautumėte realaus laiko modulio parametrus.
