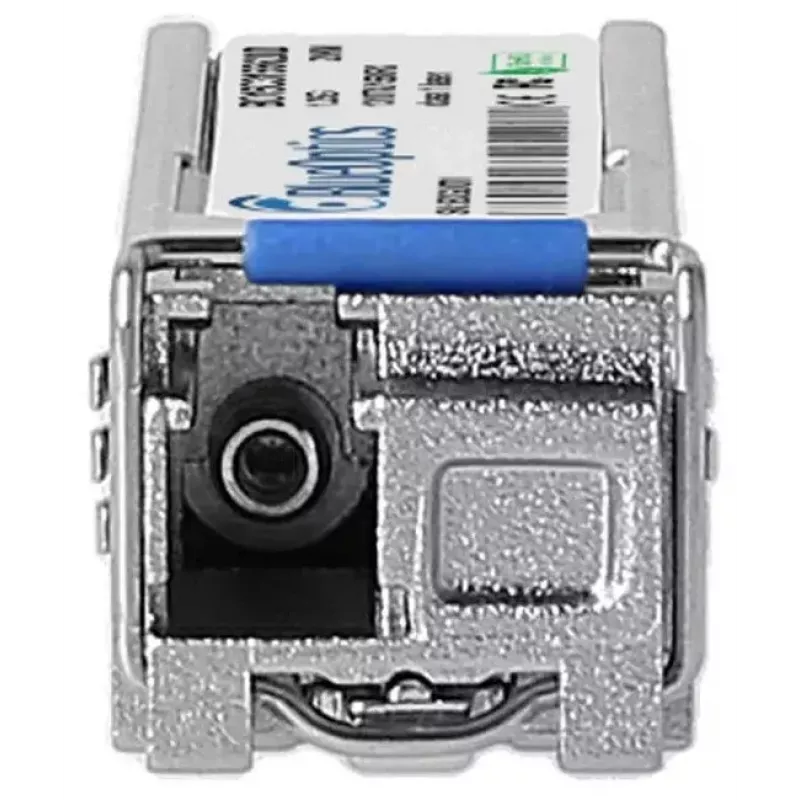

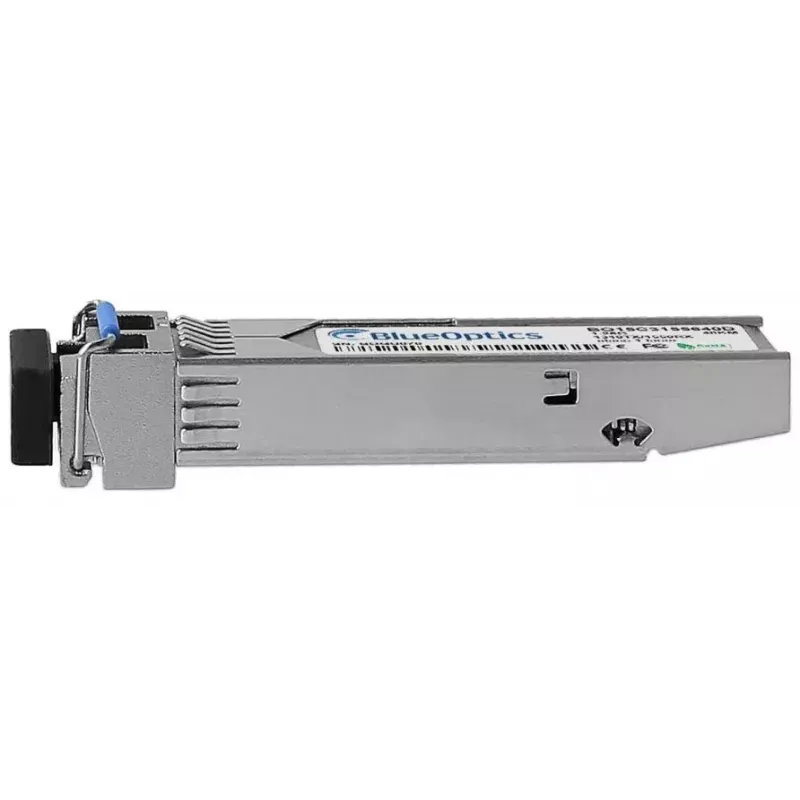

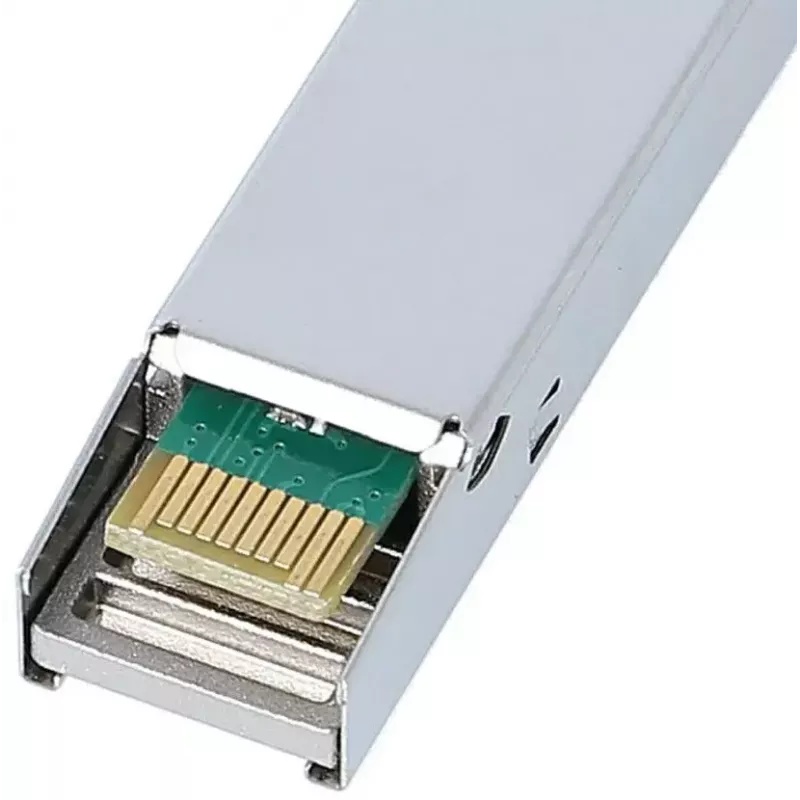

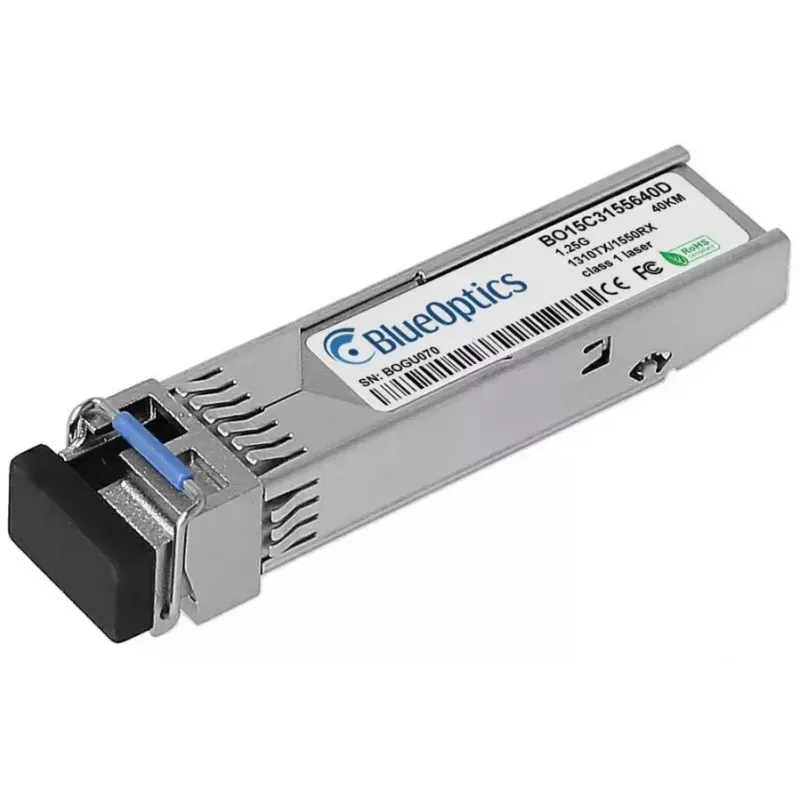

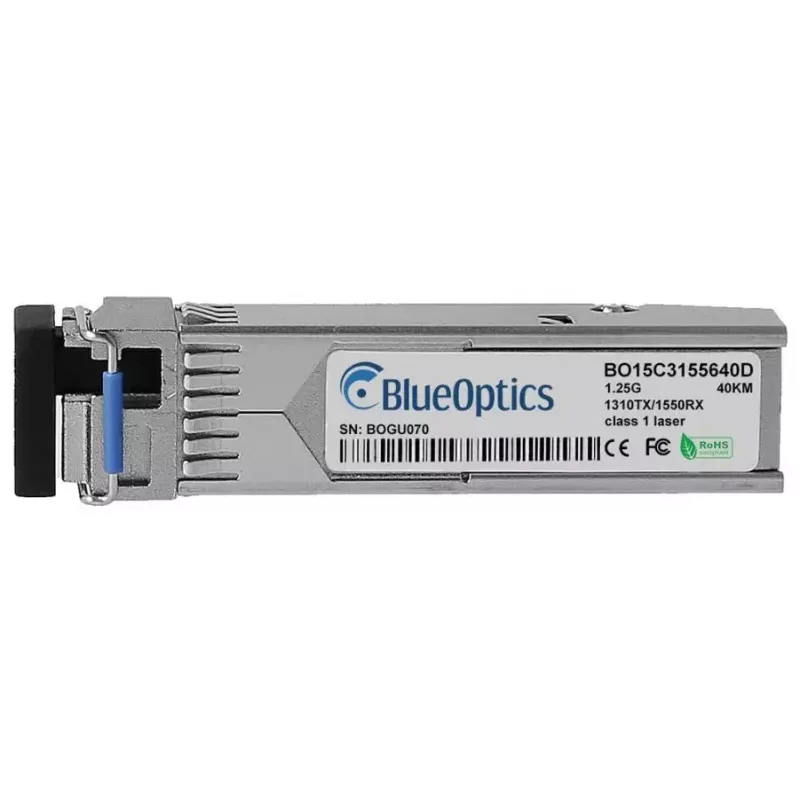

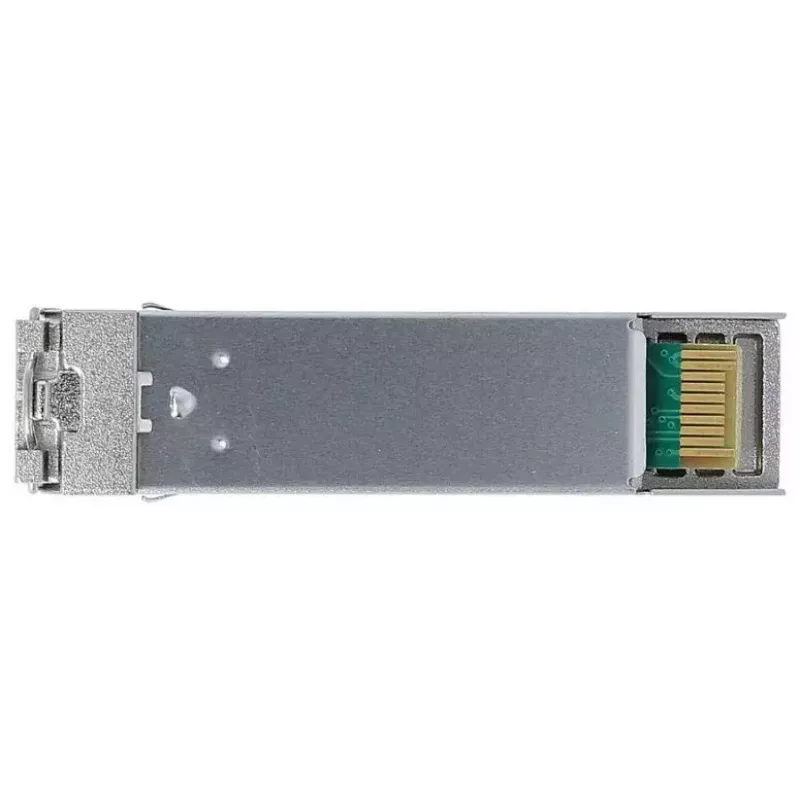

SFP siųstuvo-imtuvo modulis BlueOptics SFP-BXU35-40KM-NG-BO 1250 Mbit/s

BlueOptics SFP-BXU35-40KM-NG-BO yra vienmodis šviesolaidinis SFP siųstuvas-imtuvas, skirtas 1000BASE-BX-U programoms. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą ir naudoja LC simplex jungtį, kad siųstų ir priimtų optinius signalus atskirais bangos ilgiais (siuntimas 1550 nm / priėmimas 1310 nm). Modulis turi metalinį korpusą, kompaktišką SFP formos faktorių, 20 g svorį ir 1 000 000 valandų MTBF, užtikrindamas patikimą variantą ilgo nuotolio jungtims iki 40 km, kai naudojamas su tinkamu vienmodžiu šviesolaidžiu.

Privalumai

Siųstuvas-imtuvas atitinka MSA SFP specifikacijas, užtikrinančias „plug-and-play“ sąveiką su suderinama aparatine įranga, palaikančia 1000BASE-BX-U modulius. Pagamintas su metaliniu gaubtu ir patikrintais komponentais, jis siūlo ilgalaikį prieinamumą ir stabilų optinį veikimą Ethernet ir kitiems 1,25 Gbit/s protokolams. Modulis palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), jei prieglobos įrenginys tai leidžia, suteikdamas galimybę realiuoju laiku stebėti optinius parametrus, kad supaprastintų priežiūrą ir trikčių šalinimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite BlueOptics SFP-BXU35-40KM-NG-BO į suderinamo komutatoriaus, maršrutizatoriaus ar kito siųstuvą-imtuvą palaikančio įrenginio SFP lizdą, kai priegloba maitinama pagal įrenginio gamintojo instrukcijas. Prijunkite tinkamą vienmodį LC simplex komutacinį kabelį tarp siųstuvo-imtuvo ir nuotolinio siųstuvo-imtuvo arba pataisos skydelio. Užtikrinkite, kad siuntimo ir priėmimo šviesolaidžiai būtų teisingai nutiesti BX-U veikimui (suderinant 1310 nm ir 1550 nm kryptis). Patikrinkite ryšio būseną prieglobos įrenginyje ir, jei yra, naudokite DDM/DOM sąsają, kad patikrintumėte maitinimo įtampą, lazerio poslinkį, išėjimo/priėmimo galią ir temperatūrą diagnostikai.

Rekomendacijos

Naudokite sertifikuotą vienmodį šviesolaidį ir kokybiškus LC simplex pataisos laidus, kad pasiektumėte nurodytą 40 km atstumą. Patvirtinkite, kad tikslinė aparatinė įranga palaiko 1000BASE-BX-U ir DDM, jei reikia diagnostikos. Laikykitės ESD atsargumo priemonių dirbdami su moduliu ir venkite šviesolaidžių jungčių lenkimo ar užteršimo; prieš sujungdami nuvalykite jungtis. Tiksliam ryšio planavimui patikrinkite optinį biudžetą ir įdiegto šviesolaidžio tinklo slopinimą, kad užtikrintumėte patikimą veikimą.
