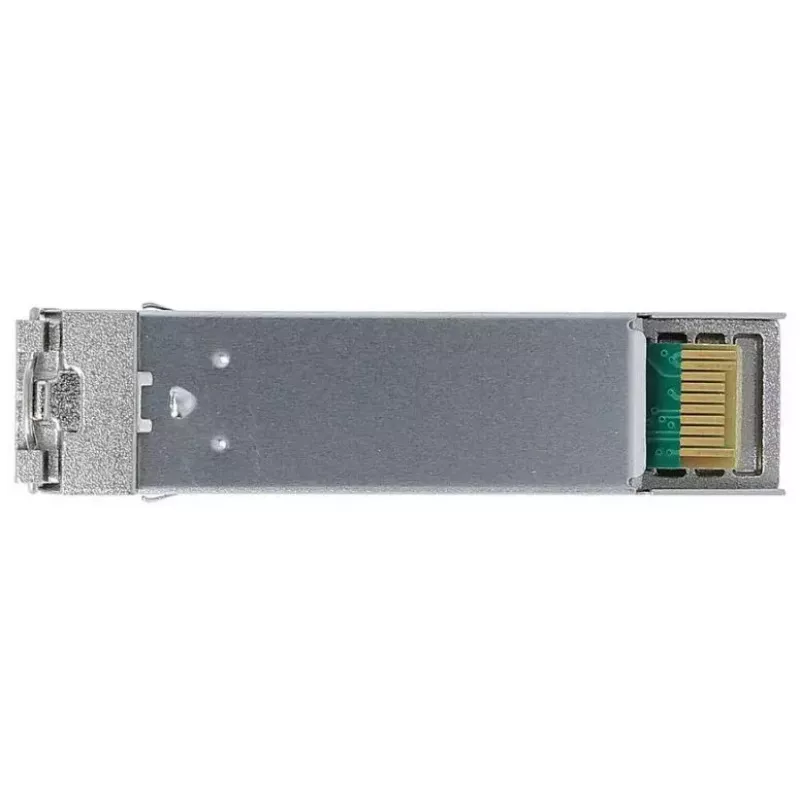

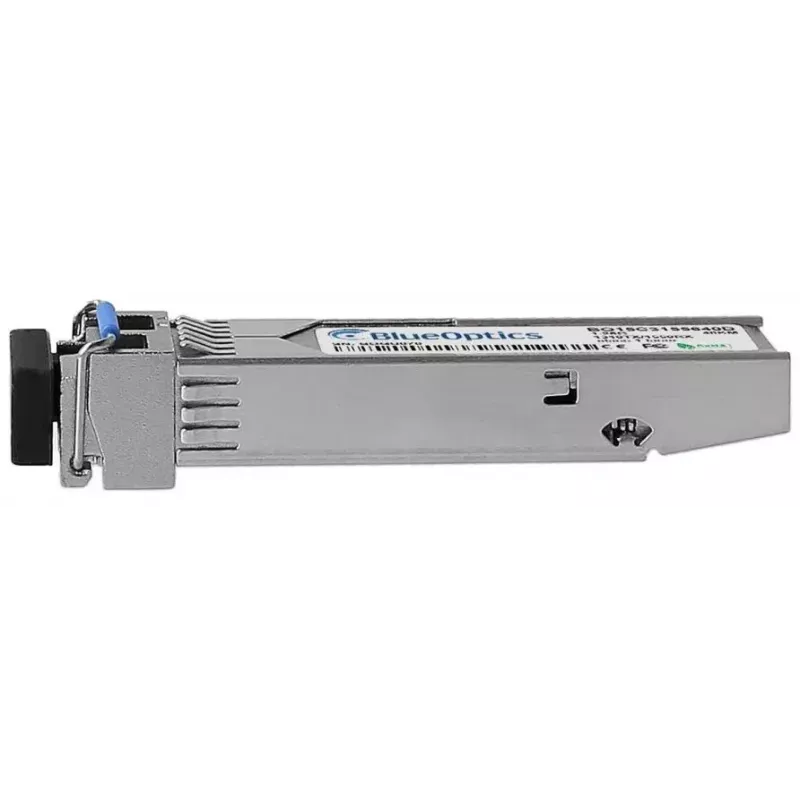

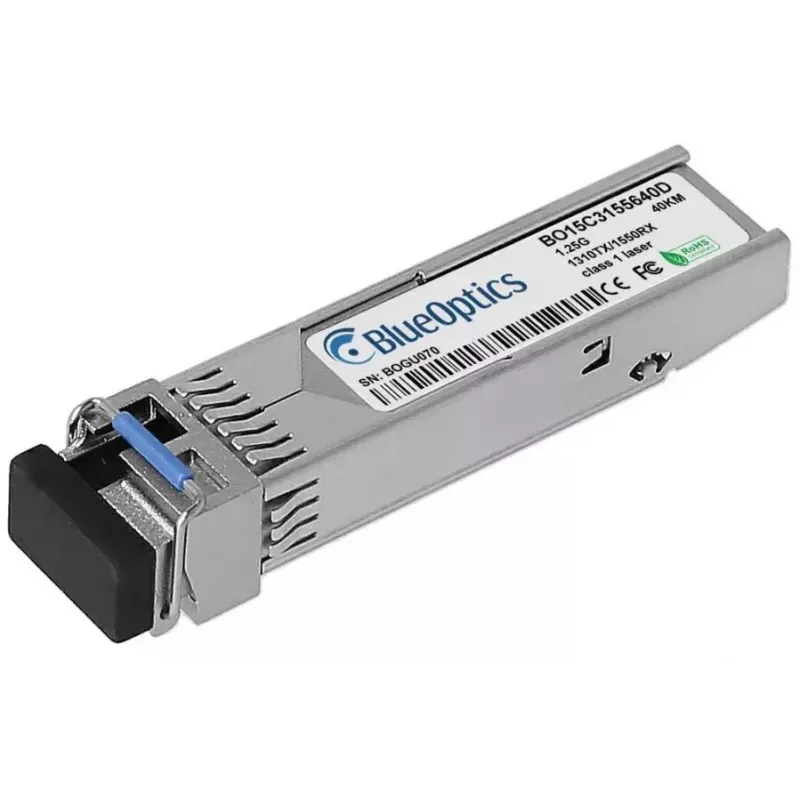

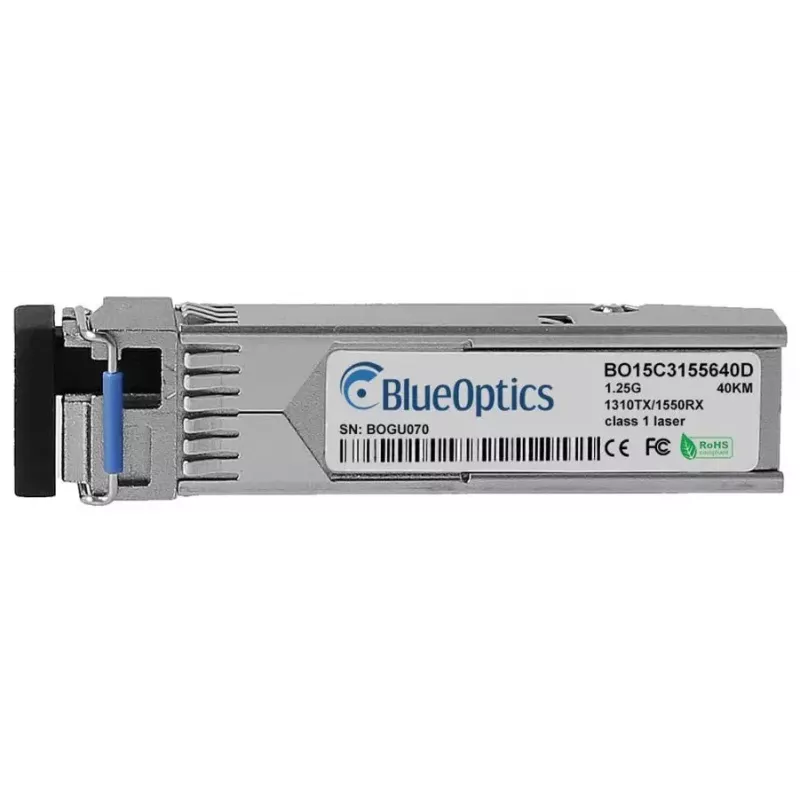

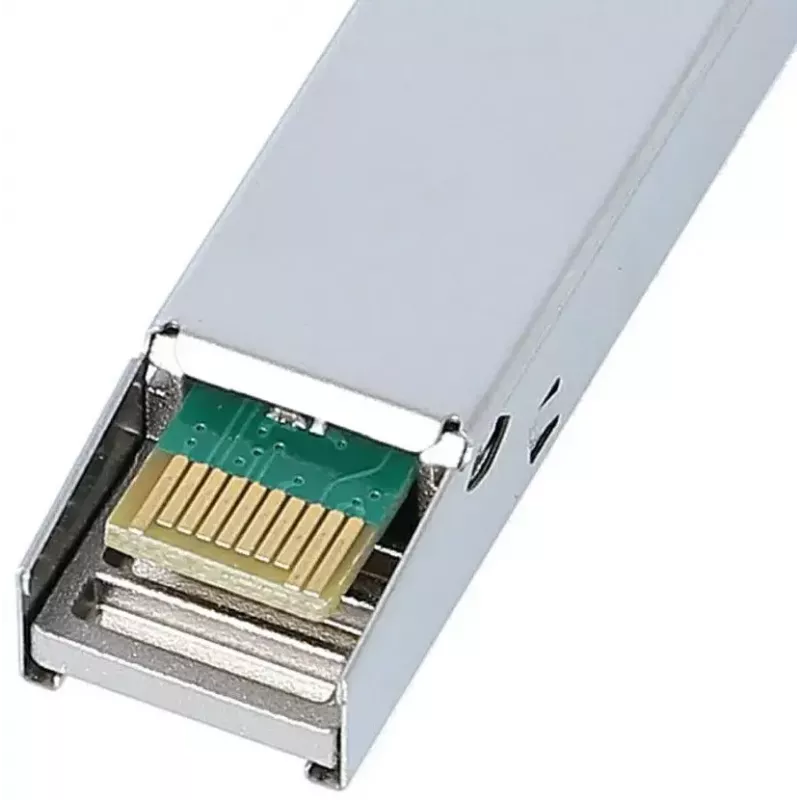

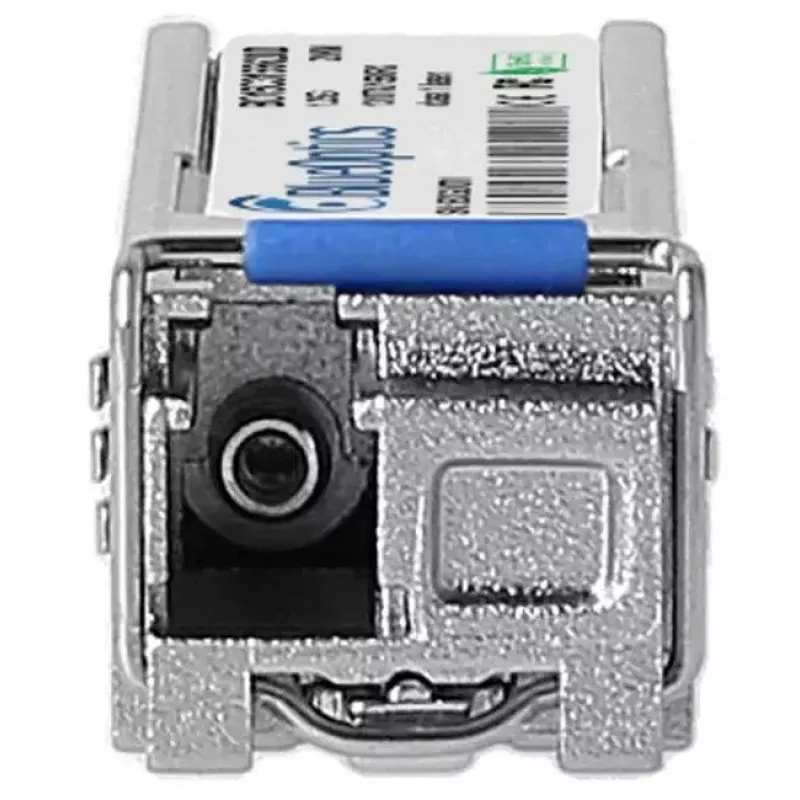

SFP siųstuvo-imtuvo modulis BlueOptics SFP-BXU35-40KM-CS-BO 1250 Mbit/s

„BlueOptics SFP-BXU35-40KM-CS-BO“ yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-U vienmodėms jungtims, kurių didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Modulis naudoja LC simplex jungtį ir įgyvendina dvikryptę bangų ilgių porą (siuntimas 1550 nm / priėmimas 1310 nm), kad būtų galima perduoti duomenis vienu pluoštu iki 40 km atstumu. Įdėtas į metalinį korpusą ir sveriantis apie 20 g, siųstuvas-imtuvas atitinka pramonės MSA formos faktoriaus reikalavimus ir turi skaitmeninio diagnostikos stebėjimo (DDM) palaikymą, leidžiantį realiuoju laiku stebėti ryšio parametrus, kai pagrindinė aparatinė įranga palaiko šią funkciją.

Privalumai

Modulis pasižymi kompaktišku SFP formos faktoriumi, suderinamu su MSA atitinkančiais prievadais, ir yra tinkamas didelio prieinamumo diegimams dėl nurodytos 1 000 000 valandų MTBF. Jo vienmodė optinė konstrukcija ir LC simplex jungtis leidžia perduoti duomenis iki 40 km atstumu 1000BASE-BX-U režimu, išlaikant paprastą „prijunk ir naudok“ sąsają. Dėl metalinio korpuso ir DDM palaikymo siųstuvas-imtuvas yra fiziškai patikimas ir turi nuotolinės diagnostikos galimybę, palengvinančią priežiūrą ir stebėjimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į MSA atitinkantį SFP lizdą suderinamoje tinklo įrangoje, kol jis užsifiksuos, tada prijunkite LC simplex vienmodį optinį kabelį prie siųstuvo-imtuvo. Įsitikinkite, kad atitinkamas nuotolinis siųstuvas-imtuvas sukonfigūruotas priešingai bangų ilgių krypčiai (modulis siunčia 1550 nm bangos ilgiu ir priima 1310 nm). Patikrinkite ryšio būseną ir, jei įmanoma, nuskaitykite DDM parametrus iš pagrindinės sistemos, kad stebėtumėte maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir modulio temperatūrą. Laikykitės įrangos gamintojo nurodymų, kaip įjungti arba išjungti specifinius pardavėjo patikrinimus ar užrakinimo mechanizmus, kad užtikrintumėte suderinamumą.

Rekomendacijos

Naudokite aukštos kokybės vienmodį pluoštą ir tinkamus LC pataisos laidus, skirtus tolimojo ryšio linijoms, palaikykite švarias optines jungtis ir patvirtinkite, kad pagrindinė aparatinė įranga palaiko BX-U siųstuvus-imtuvus ir DDM, jei reikalingas diagnostinis stebėjimas. Laikykitės ESD atsargumo priemonių dirbdami su moduliu ir nenaudojamus siųstuvus-imtuvus laikykite apsauginėje pakuotėje, kad išvengtumėte optinės sąsajos užteršimo.
