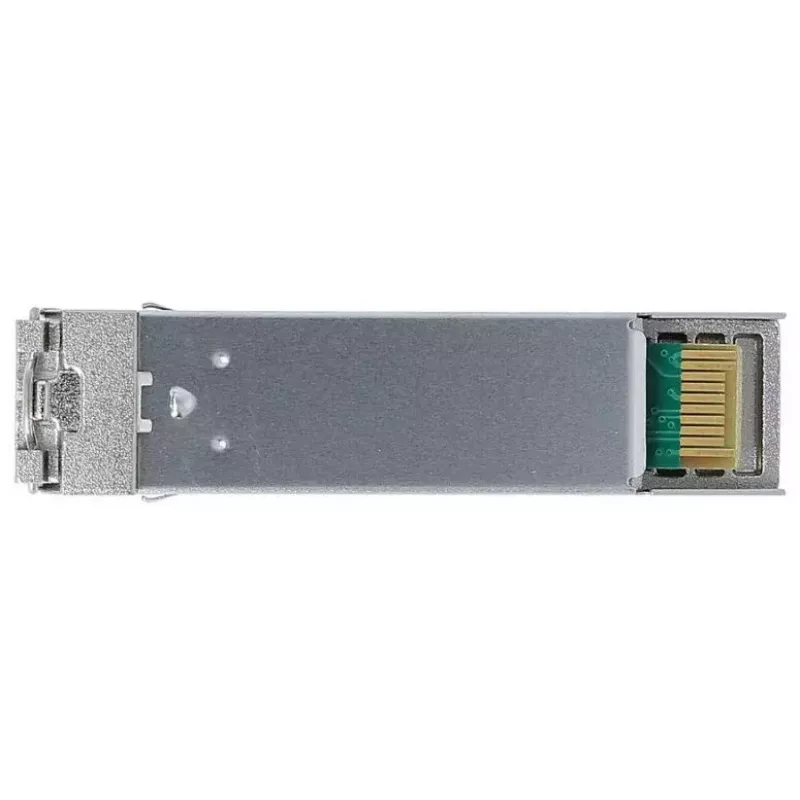

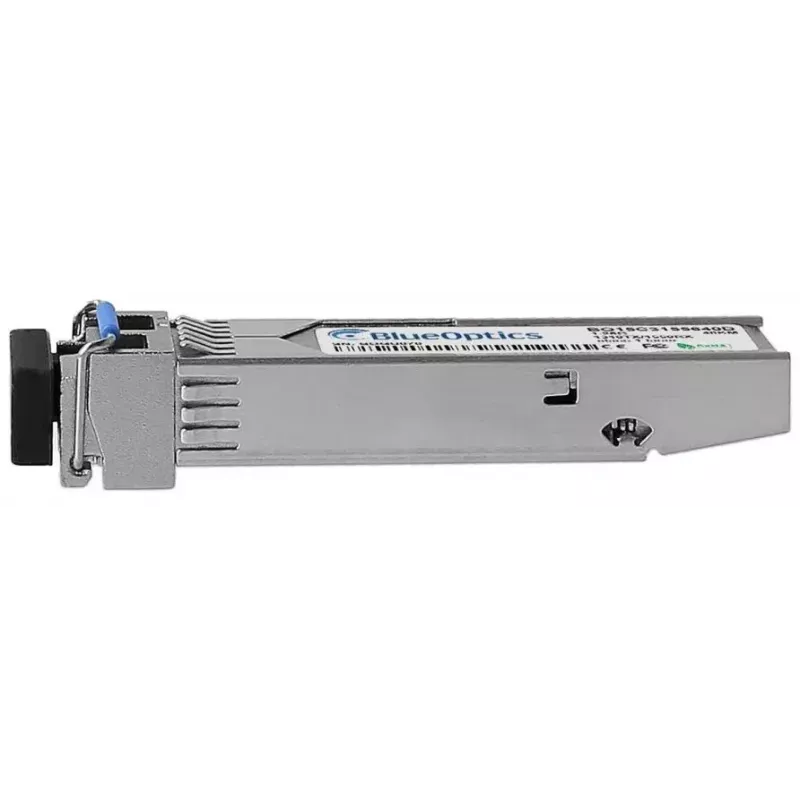

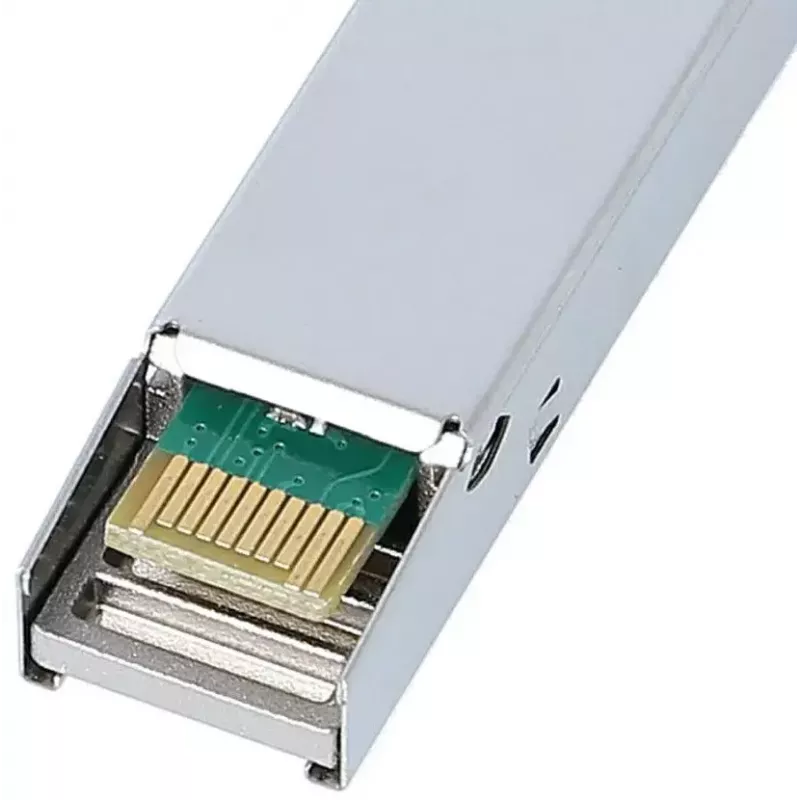

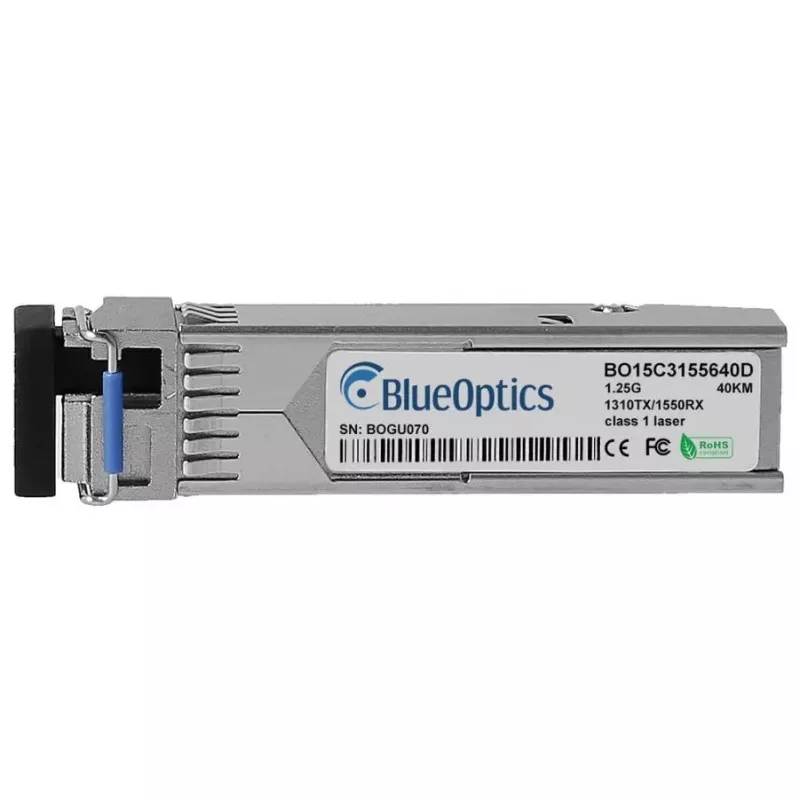

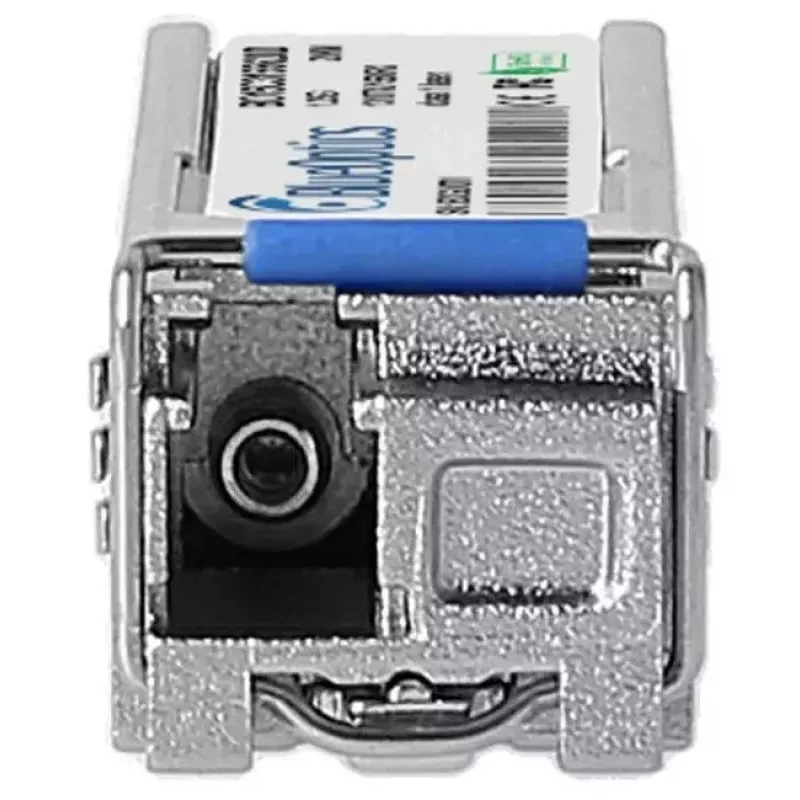

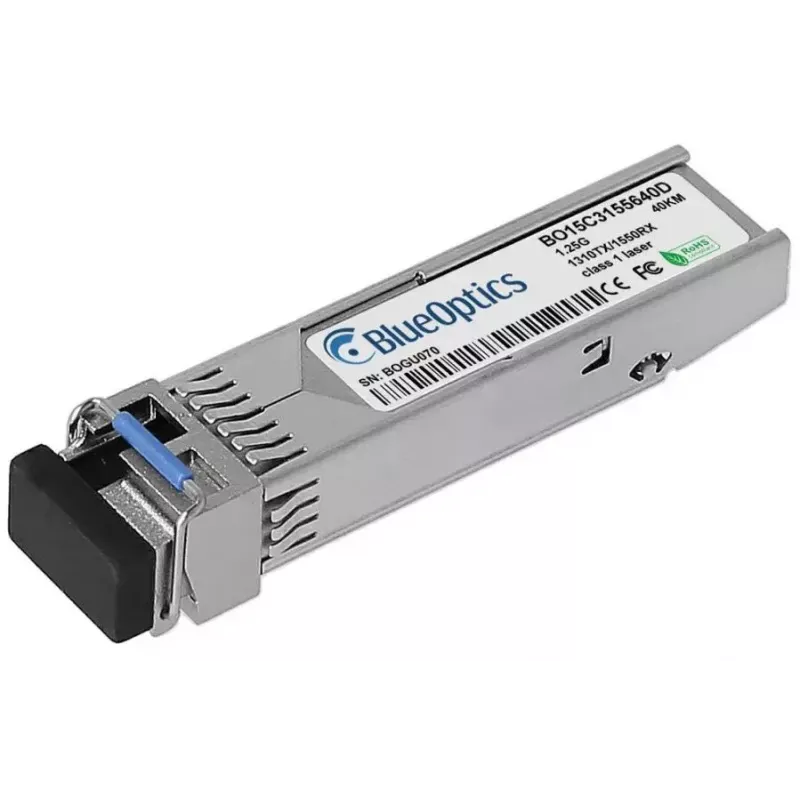

SFP siųstuvo-imtuvo modulis BlueOptics SFP-BXU35-40KM-CI-BO 1250 Mbit/s

BlueOptics SFP-BXU35-40KM-CI-BO yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas iki 1250 Mbit/s duomenų perdavimo spartai. Modulis turi metalinį korpusą, kompaktišką SFP formos faktorių su LC simplex optine jungtimi ir sveria apie 20 g. Jis įgyvendina dvikryptį 1000BASE‑BX‑U ryšį, naudodamas atskirus siuntimo ir priėmimo bangos ilgius (tip. 1550 nm siuntimas / 1310 nm priėmimas), kad palaikytų ryšį taškas–taškas iki 40 km atstumu per vienmodį pluoštą. Siųstuvas-imtuvas palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM) ir yra pagamintas pagal MSA reikalavimus atitinkančias mechanines ir elektrines specifikacijas, užtikrinančias platų suderinamumą.

Privalumai

Modulis siūlo patikimą tolimojo ryšio jungtį kompaktiškame SFP pakete, metalinį korpusą mechaniniam stabilumui ir apie 1 000 000 valandų MTBF, užtikrinantį ilgą eksploatavimo laiką. Atitiktis MSA standartams garantuoja suderinamumą su pagrindinių tiekėjų platformomis, kurios priima lygiaverčius 1000BASE‑BX‑U SFP modulius. Siųstuvas-imtuvas palaiko DDM, skirtą realaus laiko parametrų, tokių kaip optinė galia ir temperatūra, stebėsenai, o tai supaprastina priežiūrą ir trikčių šalinimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP modulį į suderinamą SFP prievadą, kai pagrindinis įrenginys yra išjungtas, arba vadovaudamiesi tiekėjo karšto keitimo procedūra. Prijunkite LC simplex vienmodį komutacinį kabelį tarp šio siųstuvo-imtuvo ir nuotolinio siųstuvo-imtuvo, atidžiai suderindami BX bangos ilgius ir poravimą (vieno galo siuntimas jungiamas prie kito galo priėmimo). Patikrinkite ryšio užmezgimą ir per pagrindinę sistemą patikrinkite DDM rodmenis, kad įsitikintumėte, jog optinės galios, temperatūros ir įtampos parametrai yra tinkami. Laikykitės įrangos tiekėjo instrukcijų dėl programinės įrangos ar programinės įrangos nustatymų, jei platformai reikia specialios siųstuvo-imtuvo konfigūracijos.

Rekomendacijos

Naudokite kokybiškus vienmodžius LC simplex kabelius, prieš sujungdami įsitikinkite, kad šviesolaidžių jungtys yra švarios, ir patvirtinkite, kad pagrindinė aparatinė įranga palaiko 1000BASE‑BX‑U SFP modulius ir DDM, jei reikalingos diagnostinės funkcijos. Ilgoms jungtims patikrinkite ryšio biudžetą ir slopinimą, kad užtikrintumėte patikimą veikimą iki 40 km atstumu.
