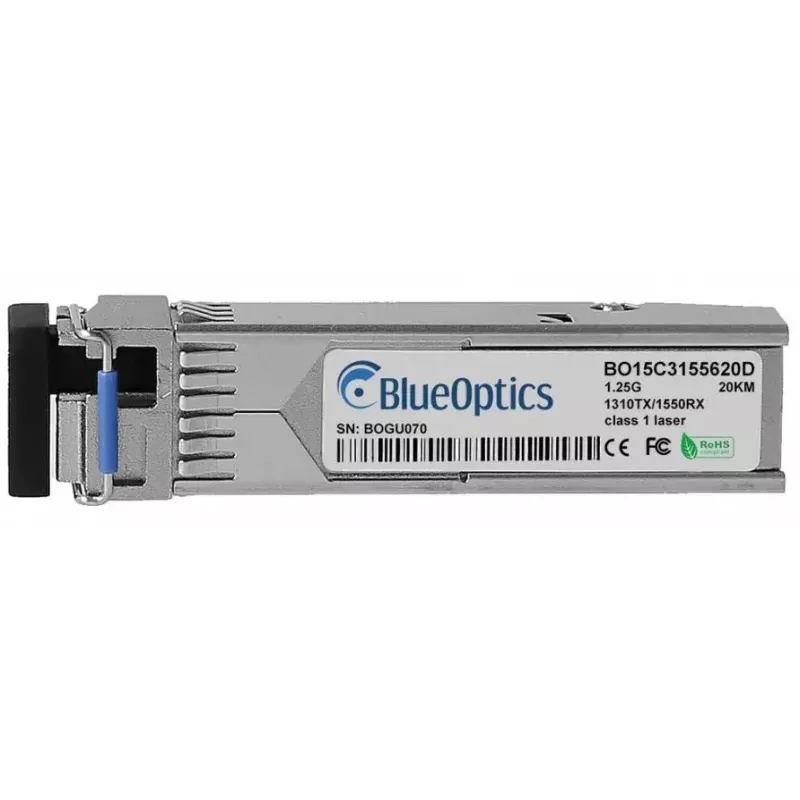

SFP siųstuvo-imtuvo modulis BlueOptics SFP-BXU35-20KM-PA-BO 1250 Mbit/s

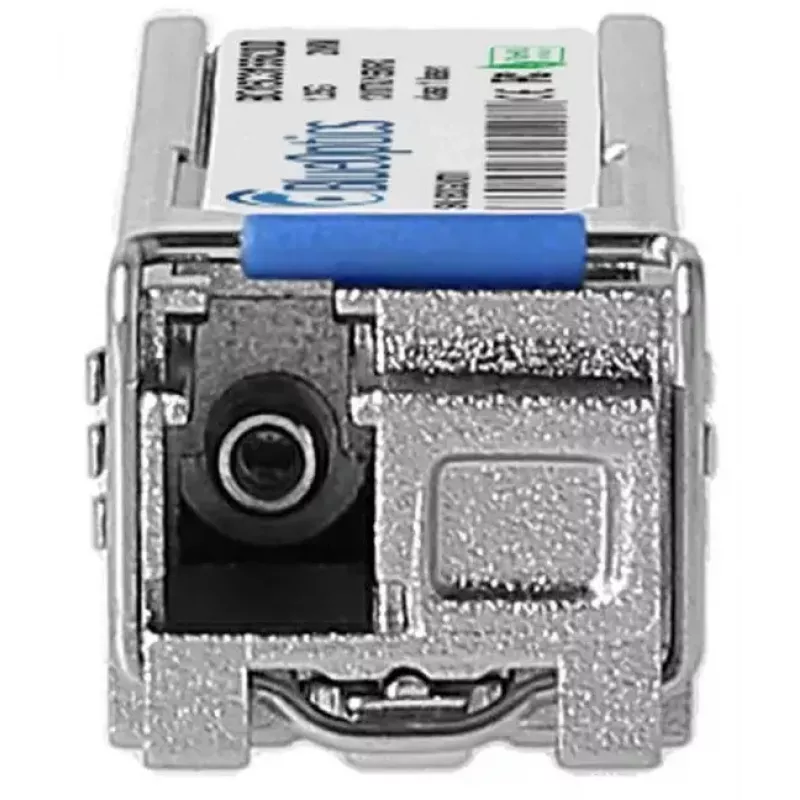

BlueOptics SFP-BXU35-20KM-PA-BO yra vienmodio pluošto SFP siųstuvo-imtuvo modulis, skirtas dvipusei optinei komunikacijai dideliais atstumais. Jis palaiko iki 1250 Mbit/s (1,25 Gbit/s) duomenų perdavimo spartą ir naudoja LC simplex jungtį su dvikrypte (BX) konfigūracija: siųstuvas veikia 1550 nm, o imtuvas – 1310 nm bangos ilgiais. Modulis yra metaliniame korpuse, užtikrinančiame mechaninį stabilumą, jo MTBF yra 1 000 000 valandų, todėl jis tinkamas nepertraukiamo didelės spartos ryšio linijoms iki 20 km, kai naudojamas su tinkamu vienmodžiu pluoštu.

Privalumai

Siųstuvas-imtuvas yra suderinamas su įranga, palaikančia 1000BASE-BX-U SFP modulius, ir atitinka MSA elektrines bei mechanines specifikacijas, užtikrinant sąveiką tarp skirtingų gamintojų. Metalinis korpusas ir kompaktiška SFP forma mažina nusidėvėjimą, o šviesolaidiniam perdavimui būdingas atsparumas elektromagnetiniams trukdžiams. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, jei tai palaiko priimančioji įranga. Pramonės standartus atitinkantys komponentai ir 1 000 000 valandų MTBF prisideda prie ilgalaikio prieinamumo ir patikimo veikimo.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite SFP siųstuvą-imtuvą į suderinamo įrenginio SFP lizdą, kai įrenginys įjungtas pagal gamintojo instrukcijas arba karštojo keitimo gaires. Užbaikite vienmodį pluoštą LC jungtimis ir prijunkite LC simplex komutacinį kabelį tarp siųstuvų-imtuvų; įsitikinkite, kad BX veikimui poravimas yra teisingas (TX 1550 nm su RX 1550 nm kitame gale, ir atitinkamai 1310 nm). Patikrinkite ryšio būseną ir, jei įmanoma, nuskaitykite DDM/DOM reikšmes iš priimančiojo įrenginio, kad patvirtintumėte tinkamus galios ir temperatūros parametrus. Laikykitės tinklo įrangos gamintojo programinės aparatinės įrangos ir suderinamumo pastabų, kad užtikrintumėte tinkamą veikimą.

Rekomendacijos

Naudokite aukštos kokybės vienmodį pluoštą ir LC pataisos laidus, kad pasiektumėte nurodytą 20 km atstumą. Patikrinkite, ar priimančioji įranga palaiko 1000BASE-BX-U ir DDM/DOM, jei reikalinga nuotolinė diagnostika. Laikykitės ESD atsargumo priemonių dirbdami su moduliu, o jungtis laikykite švarias, kad išvengtumėte signalo praradimo. Siekiant sąveikumo, prieš didelio masto diegimą išbandykite modulį savo aparatinėje aplinkoje.
