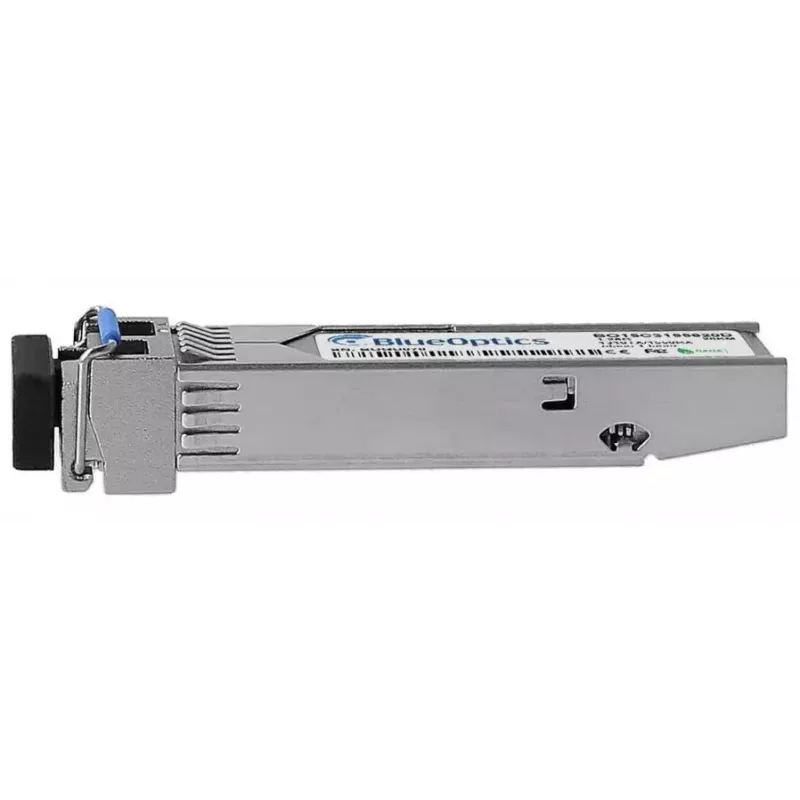

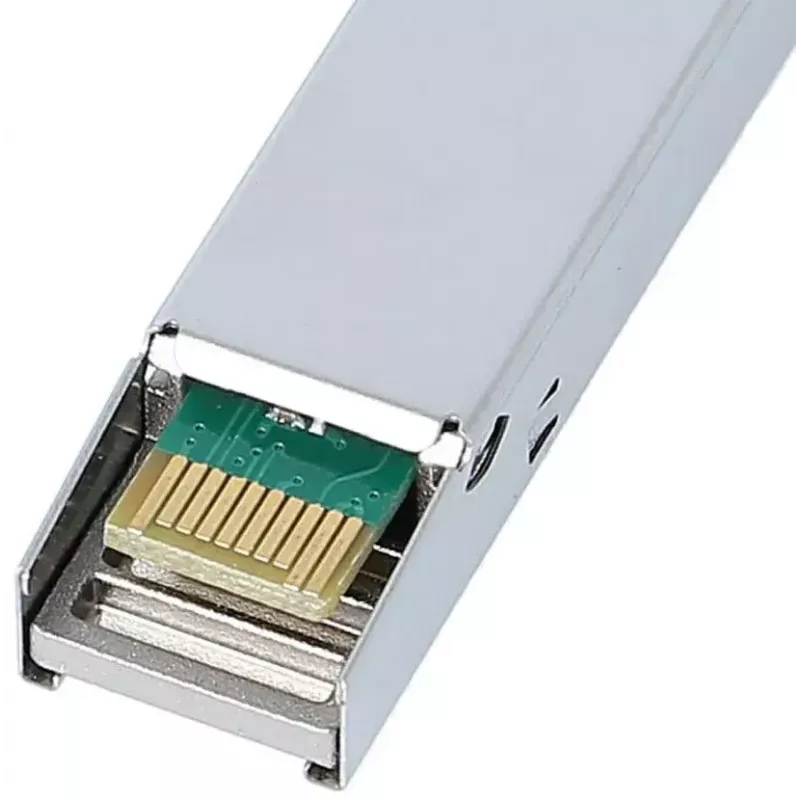

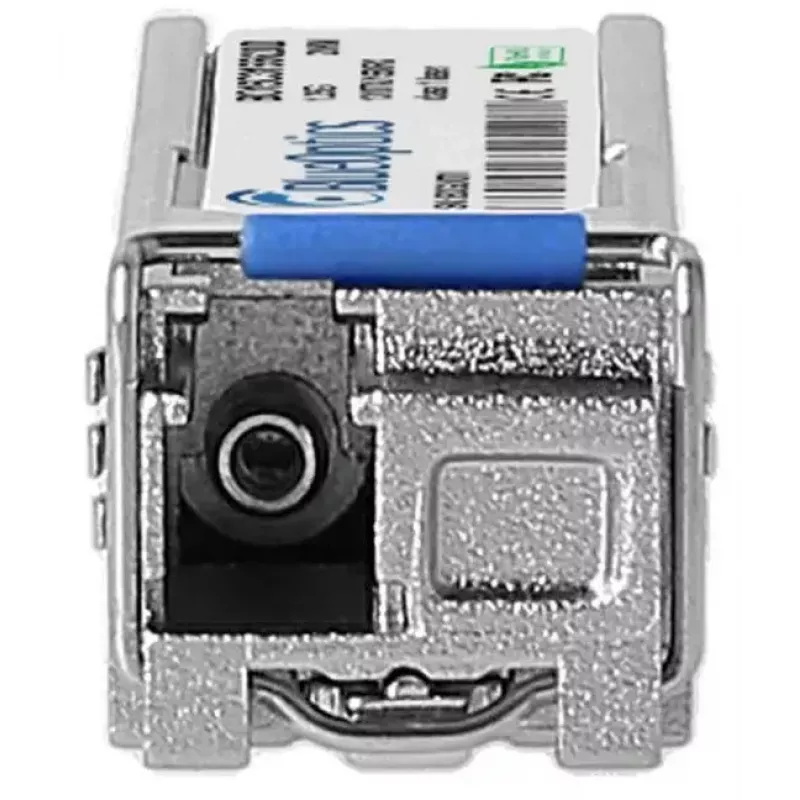

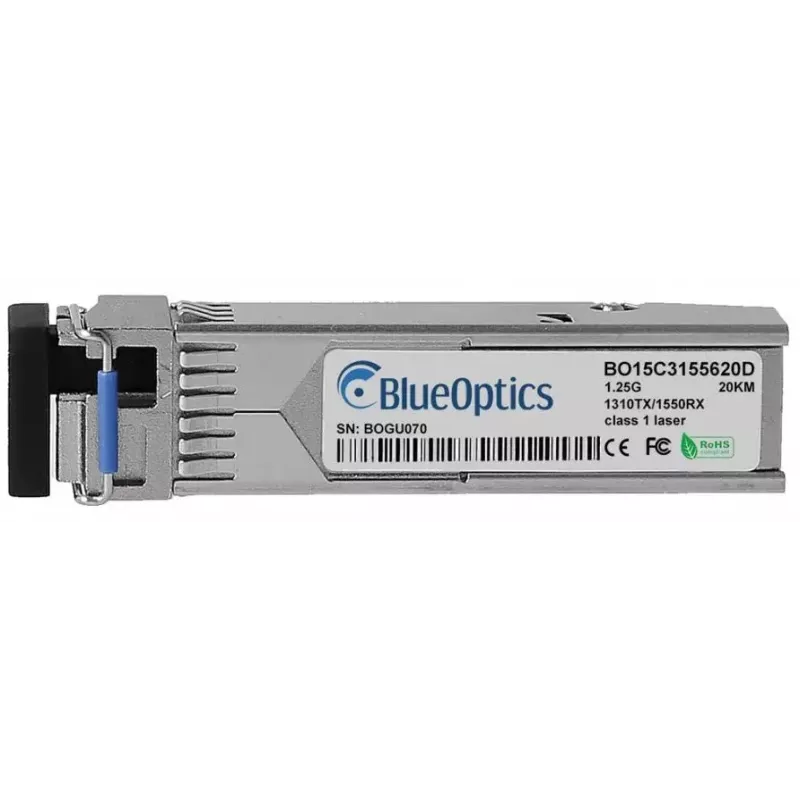

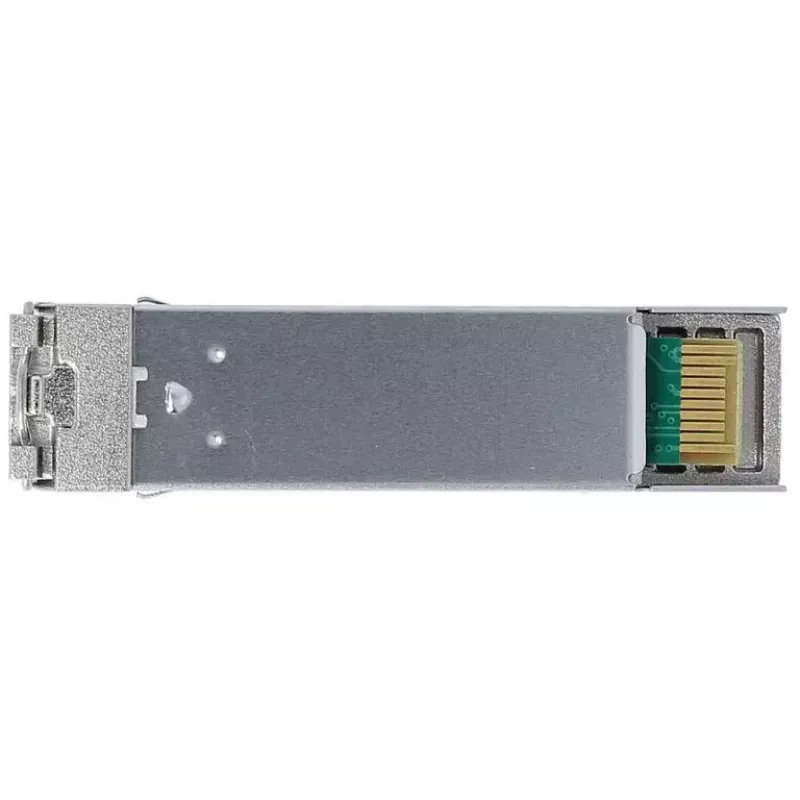

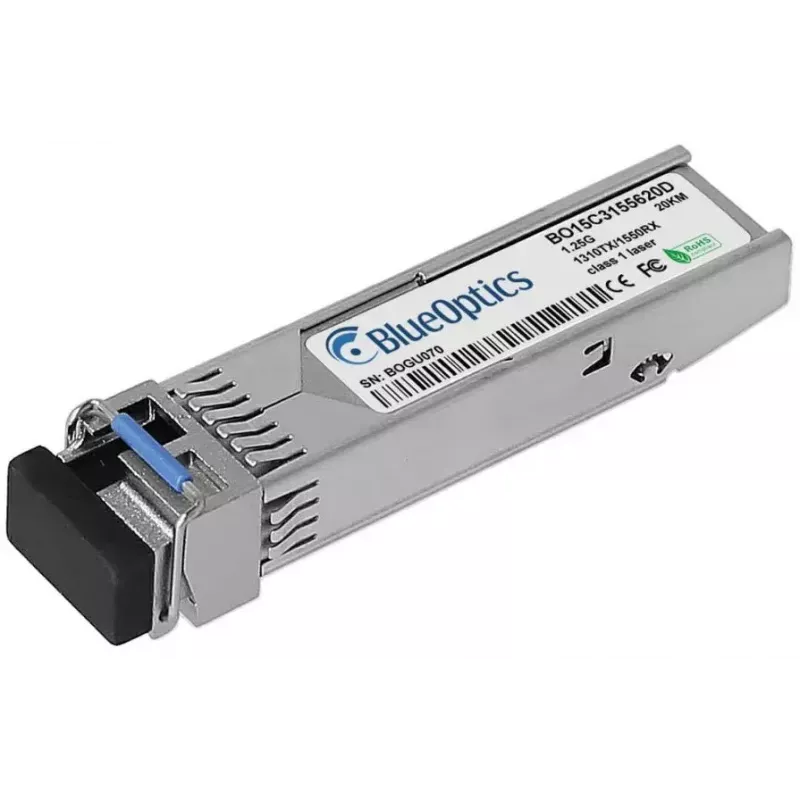

SFP siųstuvo-imtuvo modulis BlueOptics SFP-BXU35-20KM-MR-BO 1250 Mbit/s

BlueOptics SFP-BXU35-20KM-MR-BO yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas tiesioginiams optiniams ryšiams iki 20 km. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą (1000BASE-BX-U) ir naudoja LC simplekso sąsają, atitinkančią MSA formos faktoriaus specifikacijas. Modulis turi metalinį korpusą, kompaktišką SFP formos faktorių ir nurodytą vidutinę trukmę tarp gedimų (MTBF) 1 000 000 valandų, todėl tai yra patikimas kompaktiškas sprendimas tinklo įrenginiams, kurie priima standartinius SFP siųstuvus-imtuvus.

Privalumai

Modulis įgyvendina 1000BASE-BX-U siuntimo / priėmimo schemą su 1550 nm siųstuvu ir 1310 nm imtuvu, optimizuotu vienmodei skaidulai, leidžiančiu vykdyti dvikryptį ryšį viena skaidula. Atitiktis MSA mechaniniams ir elektriniams standartams užtikrina sąveikumą su įvairiais komutatoriais, maršruto parinktuvais ir optine įranga, palaikančia SFP optiką. Metalinis korpusas ir mažas formos faktorius prisideda prie mechaninio patvarumo ir efektyvaus prievadų tankio. Integruotas skaitmeninės diagnostikos (DDM/DOM) palaikymas leidžia realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo galią, priimamą galią ir temperatūrą, kai tai palaiko pagrindinis įrenginys.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite SFP siųstuvą-imtuvą į suderinamą SFP lizdą tinklo įrenginyje, kol jis užsifiksuos, vadovaudamiesi įrenginio gamintojo nurodymais dėl karšto prijungimo optikos. Prijunkite LC simplekso vienmodį komutacinį kabelį tarp šio siųstuvo-imtuvo ir nuotolinio siųstuvo-imtuvo, užtikrindami teisingą poliškumą dvikrypčiam vienos skaidulos veikimui (siuntimas į priėmimą). Patikrinkite ryšio būseną ir, jei įmanoma, nuskaitykite DDM/DOM parametrus per pagrindinį įrenginį, kad patvirtintumėte optinius lygius ir modulio būklę. Laikykitės elektrostatinės iškrovos (ESD) atsargumo priemonių dirbdami su moduliu ir apsaugokite nenaudojamus prievadus dulkių gaubteliais.

Rekomendacijos

Patvirtinkite pagrindinio įrenginio suderinamumą su 1000BASE-BX-U (dvikryptė vienos skaidulos) optika ir įsitikinkite, kad tinklo įrenginys palaiko DDM, jei reikia diagnostikos. Naudokite kokybišką vienmodę skaidulą ir LC simplekso pataisos laidus, suderintus su modulio bangos ilgiais, ir atnaujinkite siųstuvo-imtuvo programinę įrangą bei įrenginio tvarkykles, kad užtikrintumėte patikimą veikimą.
