SFP siųstuvo-imtuvo modulis BlueOptics SFP-BXU34-20KM-QN-BO 1250 Mbit/s

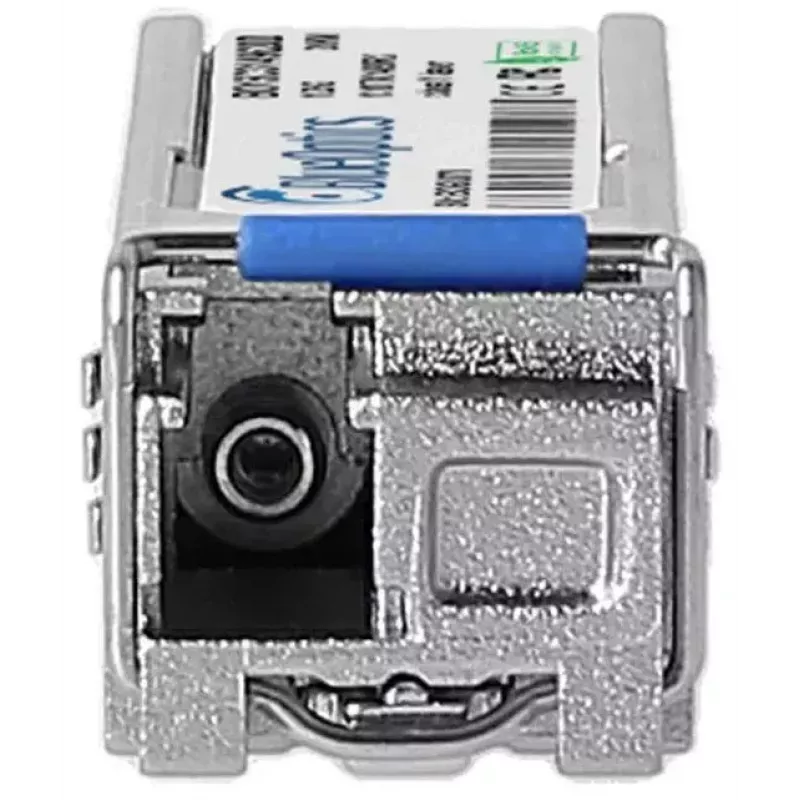

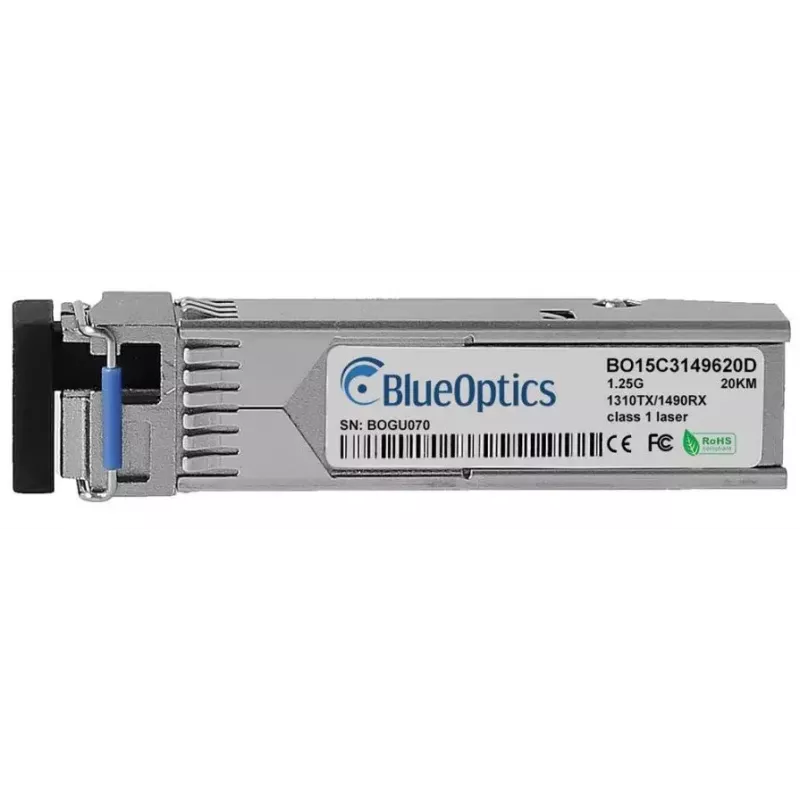

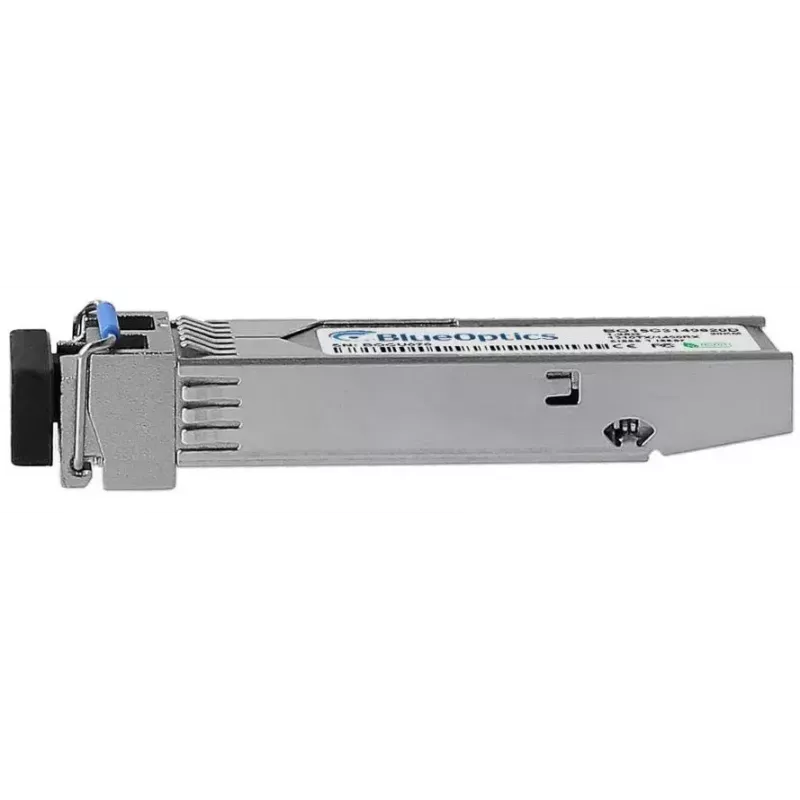

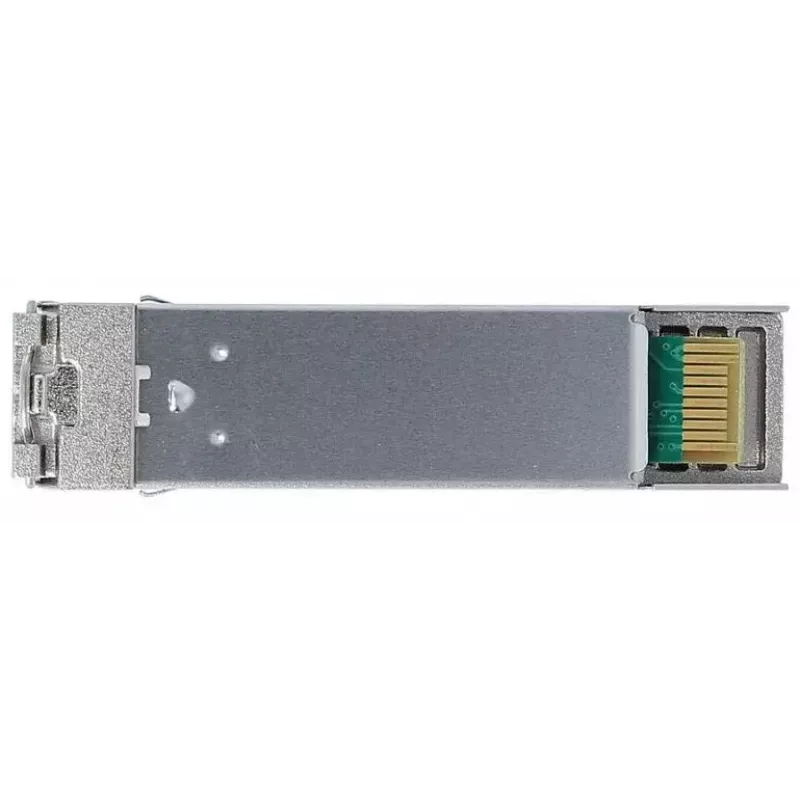

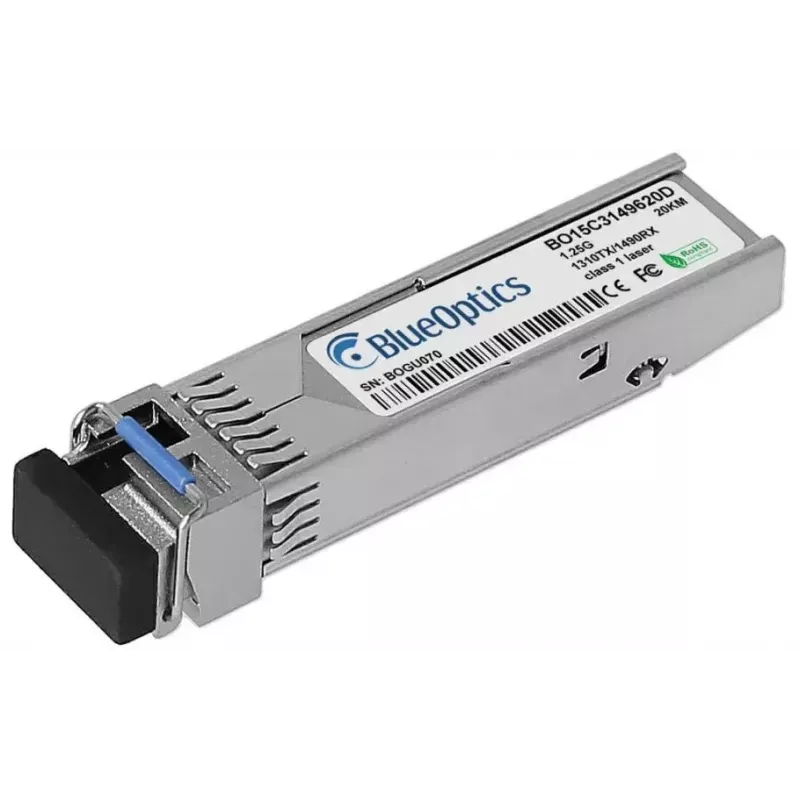

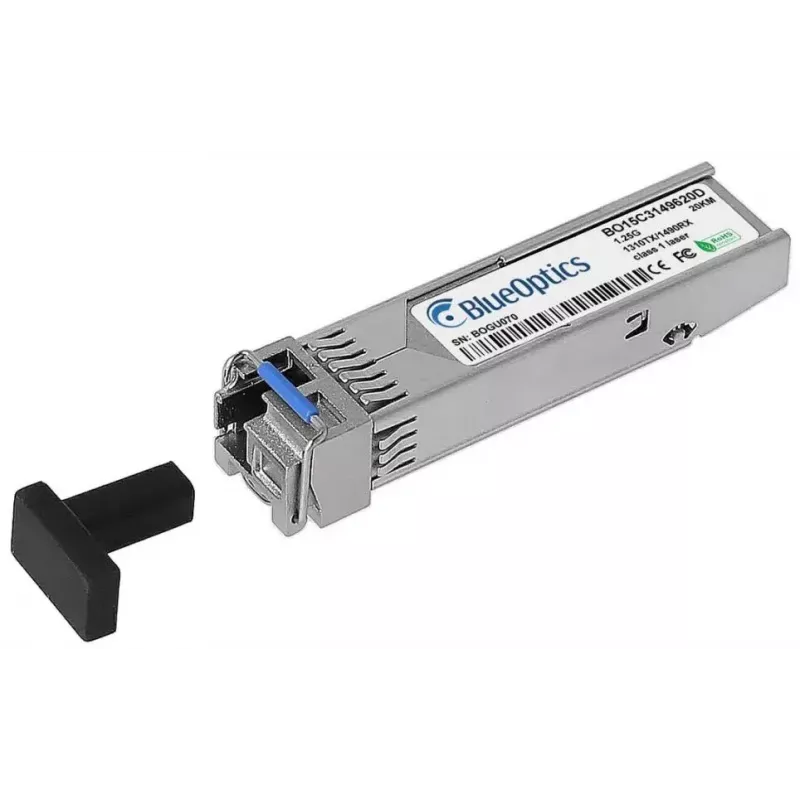

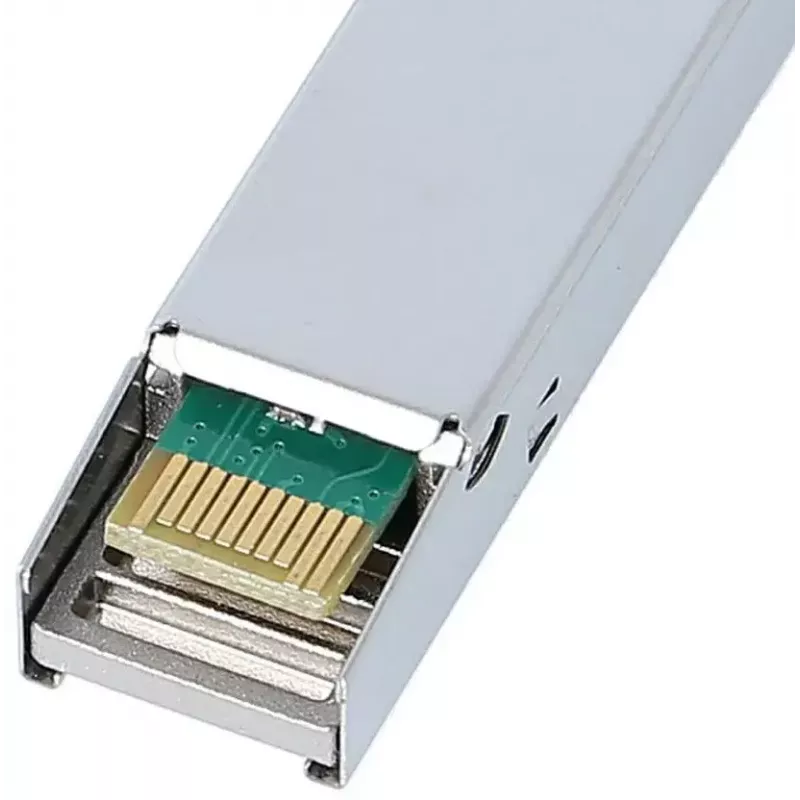

BlueOptics SFP-BXU34-20KM-QN-BO yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-U taikymams, kurio didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Modulis turi metalinį korpusą su sidabrine apdaila, LC simplex optinę jungtį ir kompaktišką SFP formos faktorių, tinkamą standartiniams MSA suderinamiems SFP lizdams. Jis palaiko asimetrines bangos ilgių poras su siųstuvu ir imtuvu (1490 nm siuntimas / 1310 nm priėmimas) per vienmodį pluoštą ir yra skirtas optinėms jungtims iki 20 kilometrų. Modulis palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), kai pagrindinė aparatinė įranga teikia tokią sąsają, ir yra suprojektuotas ilgam tarnavimo laikui su aukštu MTBF rodikliu.

Privalumai

Modulis užtikrina suderinamumą su MSA atitinkančiais SFP prievadais ir yra pagamintas laikantis pramoninių kokybės standartų, kad būtų užtikrintas stabilus optinis veikimas. Metalinis korpusas ir mažas svoris prisideda prie mechaninio patvarumo ir lengvo valdymo montuojant. DDM palaikymas leidžia realiuoju laiku stebėti pagrindinius parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, siuntimo galia, priėmimo galia ir temperatūra, siekiant supaprastinti trikčių šalinimą ir priežiūrą. Siųstuvas-imtuvas yra skirtas kaip ekonomiškai efektyvus suderinamas pasirinkimas aparatinės įrangos platformoms, kurios priima Originaliiaus modulio formos faktorių ir elgseną.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įsitikinkite, kad pagrindinis įrenginys palaiko SFP 1000BASE-BX-U siųstuvus-imtuvus ir, jei reikia stebėsenos, kad DDM/DOM sąsaja yra įjungta. Atsargiai įkiškite siųstuvą-imtuvą į tuščią SFP prievadą, kol jis užsifiksuos; nenaudokite jėgos. Prijunkite tinkamą vienmodį LC simplex komutacinį kabelį prie modulio ir nuotolinio galinio taško, laikydamiesi teisingo simplex BX jungčių poliškumo. Įjunkite įrangą ir patikrinkite ryšio būseną per pagrindinio įrenginio valdymo sąsają. Jei naudojate DDM, patikrinkite realaus laiko diagnostinius parametrus, kad įsitikintumėte, jog veikimo sąlygos yra teisingos.

Rekomendacijos

Naudokite aukštos kokybės vienmodį pluoštą ir LC simplex pataisos laidus, kad pasiektumėte nurodytą 20 km atstumą ir sumažintumėte įterpimo nuostolius. Iš anksto patikrinkite suderinamumą su konkrečiu komutatoriumi, maršrutizatoriumi ar saugojimo platforma ir po montavimo atlikite ryšio testą. Kritinėms jungtims įjunkite DDM stebėseną ir planuokite periodinius optinės galios bei temperatūros patikrinimus, kad aptiktumėte laipsnišką blogėjimą.
