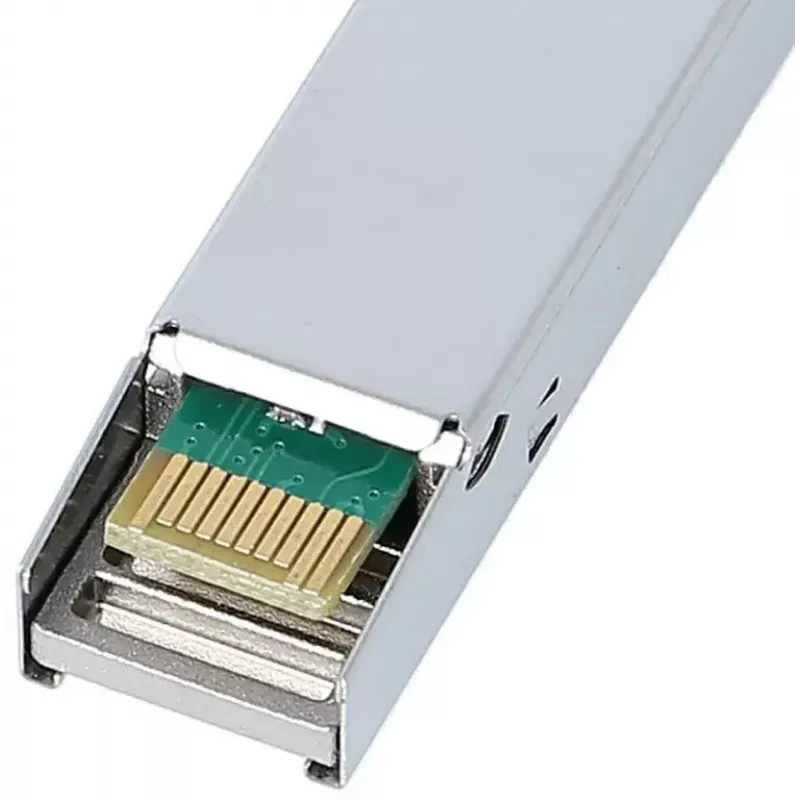

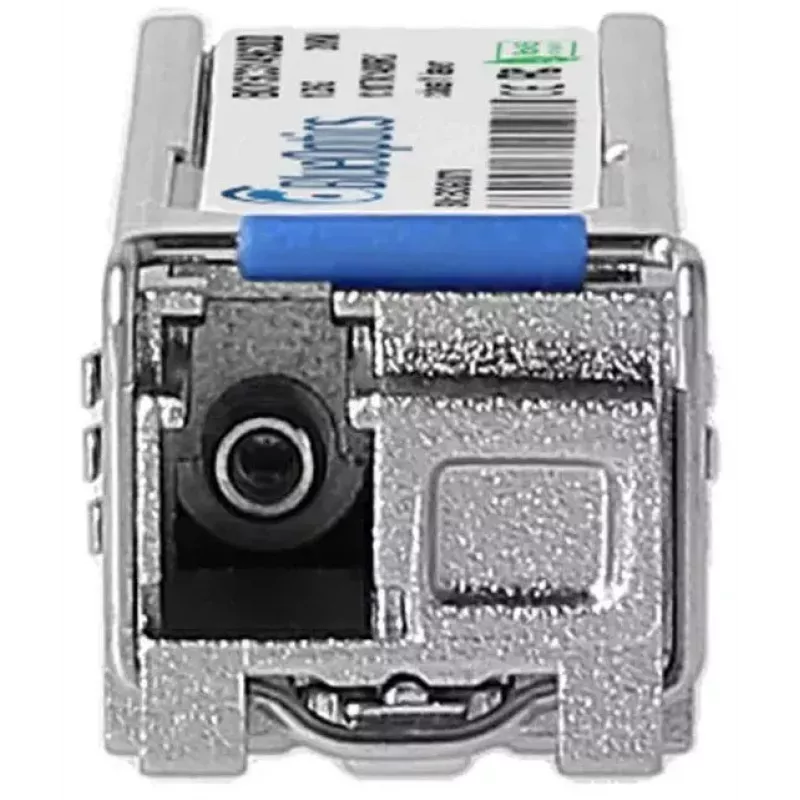

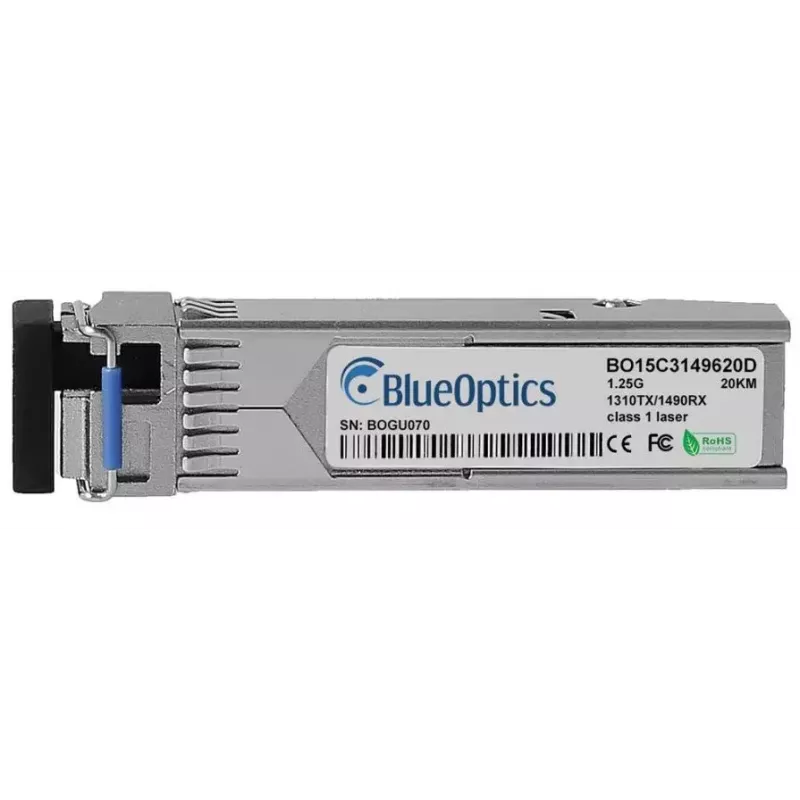

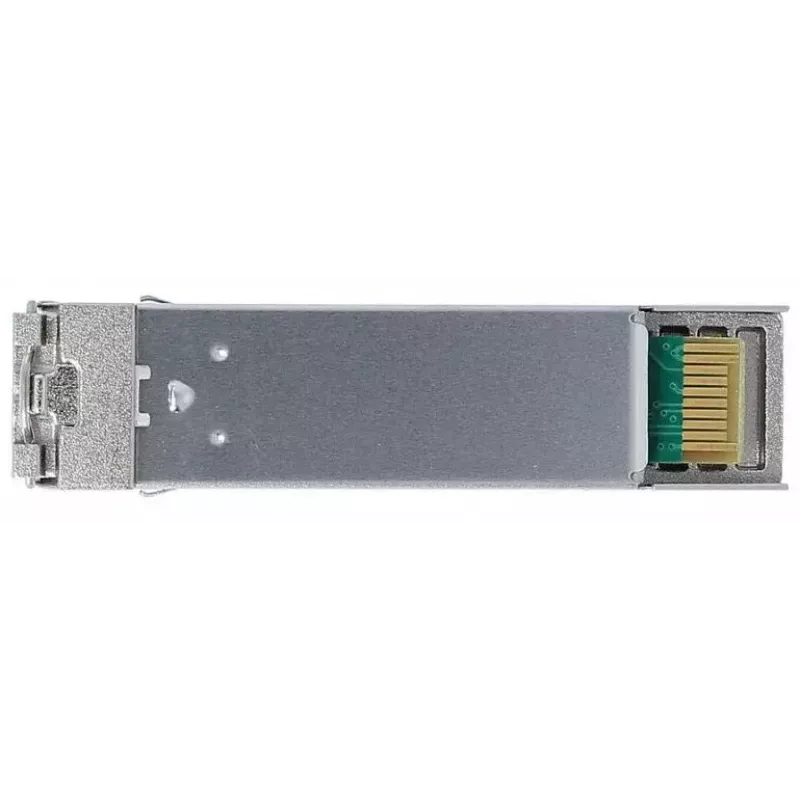

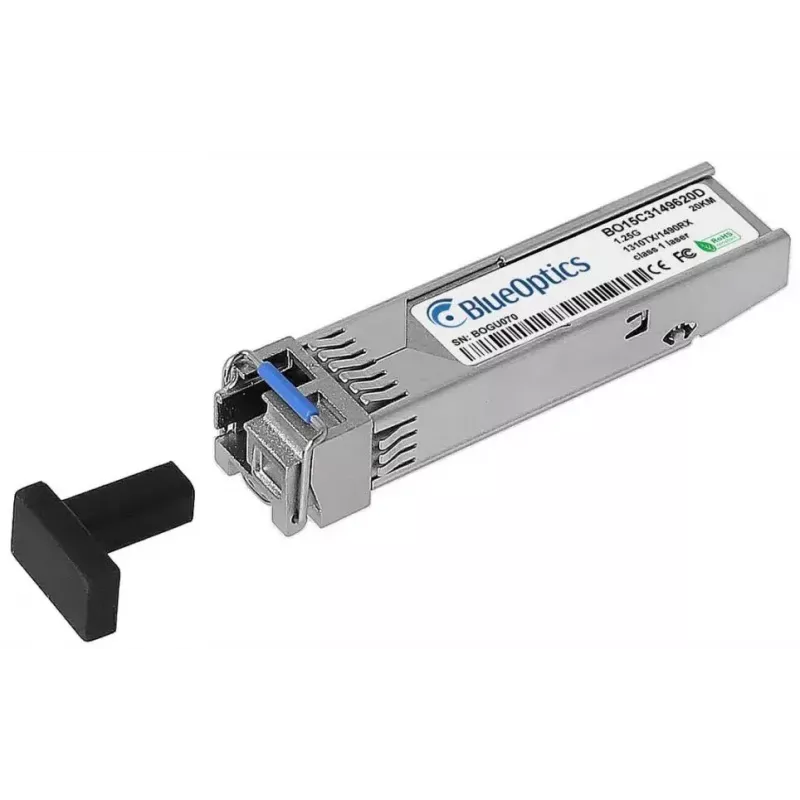

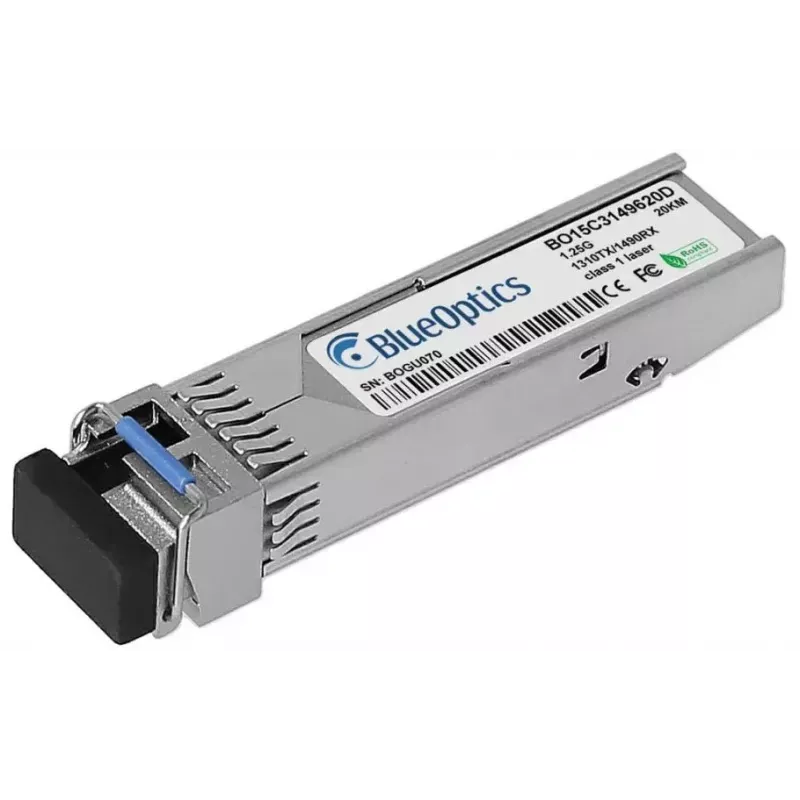

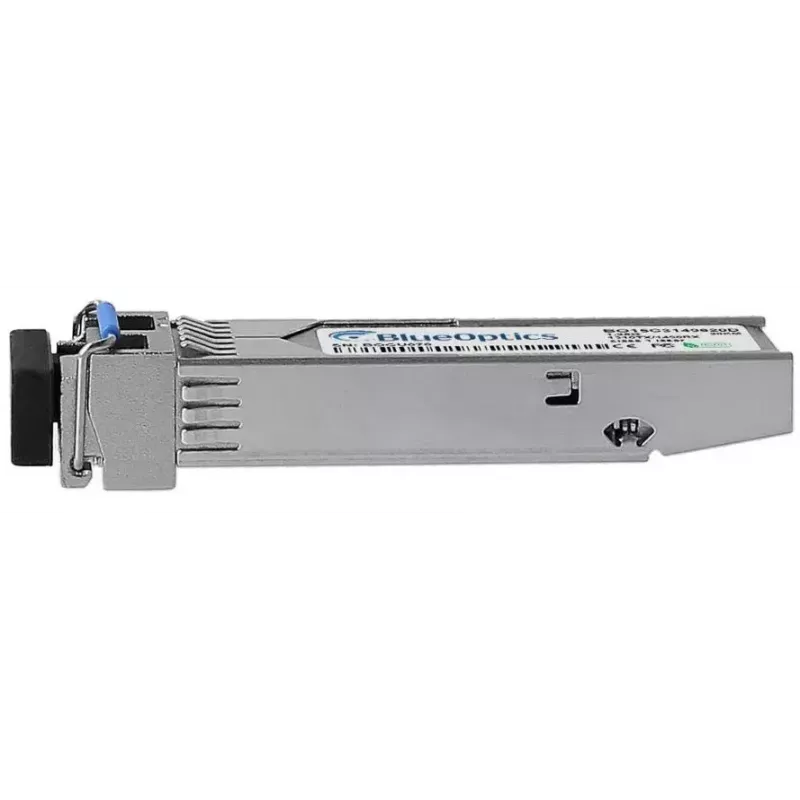

SFP siųstuvo-imtuvo modulis BlueOptics SFP-BXU34-20KM-NA-BO 1250 Mbit/s

„BlueOptics SFP-BXU34-20KM-NA-BO“ yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-U jungtims, kurių didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Įdėtas į metalinį korpusą ir sveriantis 20 g, modulis palaiko taškas–taškas optines jungtis iki 20 km atstumu, naudojant LC simpleksinę jungtį. Jame įdiegtos MSA reikalavimus atitinkančios elektrinės ir mechaninės sąsajos, užtikrinančios platų suderinamumą, o MTBF siekia 1 000 000 valandų, todėl tarnavimo laikas yra ilgas.

Privalumai

„BlueOptics SFP-BXU34-20KM-NA-BO“ turi DDM/DOM stebėjimo galimybę, leidžiančią realiuoju laiku diagnozuoti maitinimo įtampą, temperatūrą, lazerio poslinkio srovę, siuntimo galią ir priėmimo galią. Modulis pagamintas pagal MSA standartus, todėl jį galima tiesiog prijungti ir naudoti su įranga, kuri palaiko 1000BASE-BX-U SFP siųstuvus-imtuvus. Metalinis korpusas užtikrina mechaninį patikimumą, o vienmodė LC simpleksinė sąsaja leidžia vienu metu siųsti ir priimti atskirais bangos ilgiais (priėmimas 1310 nm / siuntimas 1490 nm) tuo pačiu pluoštu.

Tinkama naudoti su

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP modulį į suderinamą tinklo įrenginio SFP lizdą, kol jis užsifiksuos. Siųstuvo ir imtuvo galams sujungti naudokite LC simpleksinį vienmodį komutacinį kabelį; laikykitės teisingos BX-U poros orientacijos, kai vienas modulis siunčia 1490 nm, o priima 1310 nm bangos ilgiu, o jo atitikmuo naudoja papildomus bangos ilgius. Patikrinkite priimančiojo įrenginio suderinamumą ir, jei reikia tiesioginės diagnostikos, įjunkite DDM/DOM valdymo sistemoje. Dirbdami su moduliu laikykitės standartinių ESD atsargumo priemonių, o nenaudojamus prievadus uždenkite dulkių gaubteliais.

Rekomendacijos

Kad veikimas būtų patikimas, naudokite tinkamos kokybės vienmodį pluoštą ir įsitikinkite, kad bendri nuostoliai neviršija modulio specifikacijų. Patvirtinkite įrenginio suderinamumą su 1000BASE-BX-U veikimu ir, jei aparatinė įranga palaiko, įjunkite skaitmeninę diagnostiką, kad galėtumėte stebėti ryšio būklę. Siųstuvą-imtuvą laikykite ir montuokite aplinkoje, atitinkančioje gamintojo nurodytus temperatūros ir drėgmės diapazonus, venkite mechaninio poveikio šviesolaidžių jungtims.
