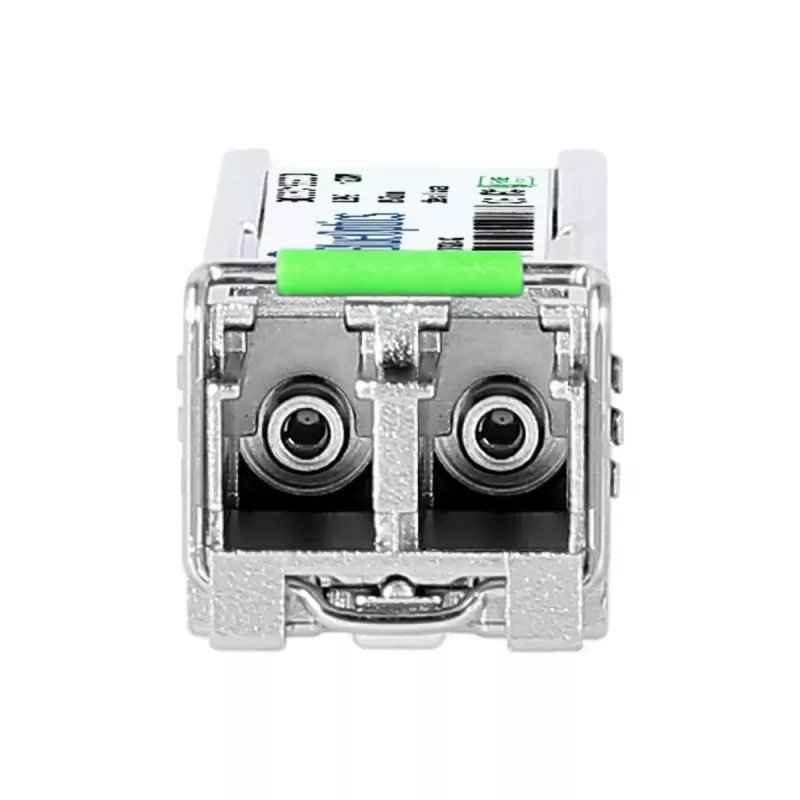

SFP siųstuvo-imtuvo modulis BlueOptics SFP-76DH-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-76DH-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodėms jungtims. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą ir veikia 1550 nm bangos ilgiu. Įdėtas į metalinį korpusą ir maitinamas 3,3 V įtampa, šis kompaktiškas siųstuvas-imtuvas sveria maždaug 3 g ir naudoja LC dvipusę sąsają vienalaikiam siuntimui ir priėmimui atskirais pluoštais. Modulis atitinka MSA SFP formos faktoriaus susitarimus ir yra tinkamas ilgo nuotolio 1000BASE-ZX diegimui, kai naudojamas su tinkamais vienmodžiais šviesolaidiniais kabeliais.

Privalumai

Modulis užtikrina stabilų 1,25 Gbit/s optinį ryšį 1550 nm bangos ilgiu kompaktiškame SFP metaliniame korpuse, siūlydamas suderinamumą su įranga, kuri palaiko 1000BASE-ZX SFP siųstuvus-imtuvus. Pagamintas pagal MSA standartus, jis palaiko skaitmeninę diagnostiką (DDM/DOM) nuotoliniam maitinimo įtampos, lazerio poslinkio srovės, siuntimo galios, priėmimo galios ir temperatūros stebėjimui, kai pagrindinė įranga atveria šias funkcijas. Aukštos kokybės optiniai komponentai ir patikrintas suderinamumas prisideda prie ilgo eksploatavimo laiko ir sumažintų priežiūros poreikių.

Tinka

• Ilgo nuotolio vienmodžiams Ethernet ryšiams (1000BASE-ZX)
• Maršrutizatorių, komutatorių ir saugojimo sistemų sujungimui vienmodžiu pluoštu
• Šviesolaidiniams magistraliniams segmentams ir taškas-su-tašku jungtims iki didelių atstumų su tinkamu pluoštu
• Aplinkoms, kuriose reikalinga nuotolinė optinė diagnostika ir stebėjimas

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (LC dvipusė)
• Duomenų perdavimo sparta: iki 1250 Mbit/s (1,25 Gbit/s)
• Darbinis bangos ilgis: 1550 nm
• Maitinimas: 3,3 V įvestis
• Korpusas: metalinis
• Svoris: maždaug 3 g
• Palaiko skaitmeninės diagnostikos stebėjimą (DDM/DOM) pagal SFF-8472, kai palaiko pagrindinė įranga
• Sukurtas vienmodžiam pluoštui

Kaip naudoti

Įkiškite BlueOptics SFP-76DH-BO į SFP prievadą palaikomoje tinklo įrangoje, užtikrindami teisingą orientaciją ir tvirtą įstatymą, kol modulis užsifiksuoja. Prijunkite LC dvipusius vienmodžius pataisomuosius laidus prie siuntimo ir priėmimo prievadų, laikydamiesi teisingo pluošto poliarumo. Įjunkite pagrindinį įrenginį; ryšio būsena turėtų susiderėti atitinkama sparta, jei prijungta įranga palaiko 1000BASE-ZX. Jei pagrindinė įranga palaiko DDM/DOM, naudokite jos valdymo sąsają realaus laiko diagnostinių parametrų skaitymui stebėjimui ir trikčių šalinimui.

Rekomendacijos

Naudokite mažų nuostolių vienmodį pluoštą ir LC dvipuses jungtis, pritaikytas ilgo nuotolio 1550 nm perdavimui, kad pasiektumėte numatytą ryšio atstumą ir našumą. Patikrinkite, ar tinklo įrangos programinė įranga ar tvarkyklė palaiko trečiųjų šalių SFP modulius ir DDM/DOM prieigą, jei reikalinga nuotolinė diagnostika. Elkitės su optinėmis sąsajomis naudodami dulkių gaubtelius, kai jos neprijungtos, ir laikykitės ESD atsargumo priemonių montavimo metu.
