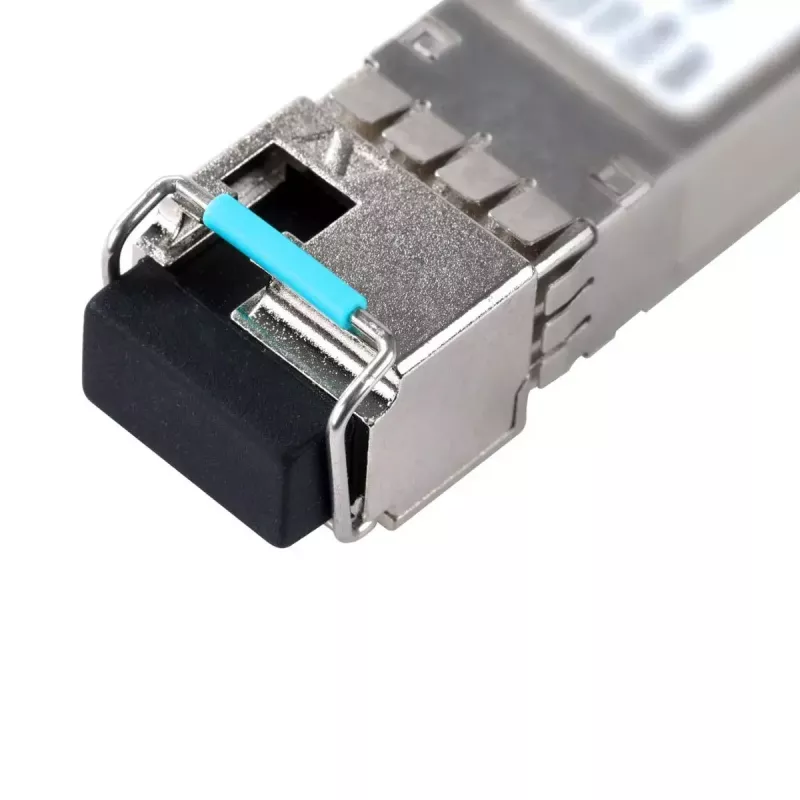

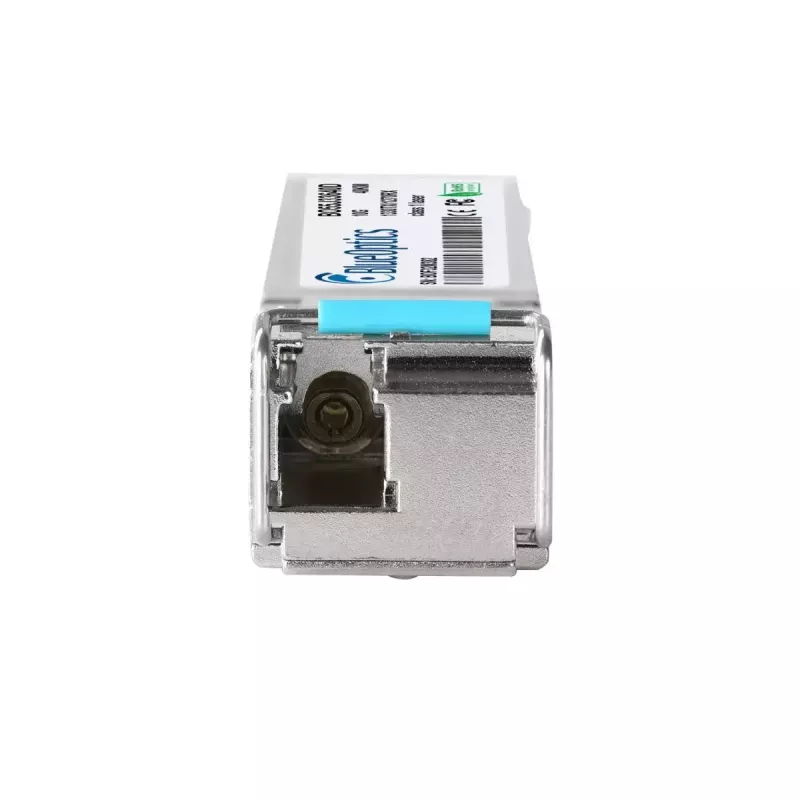

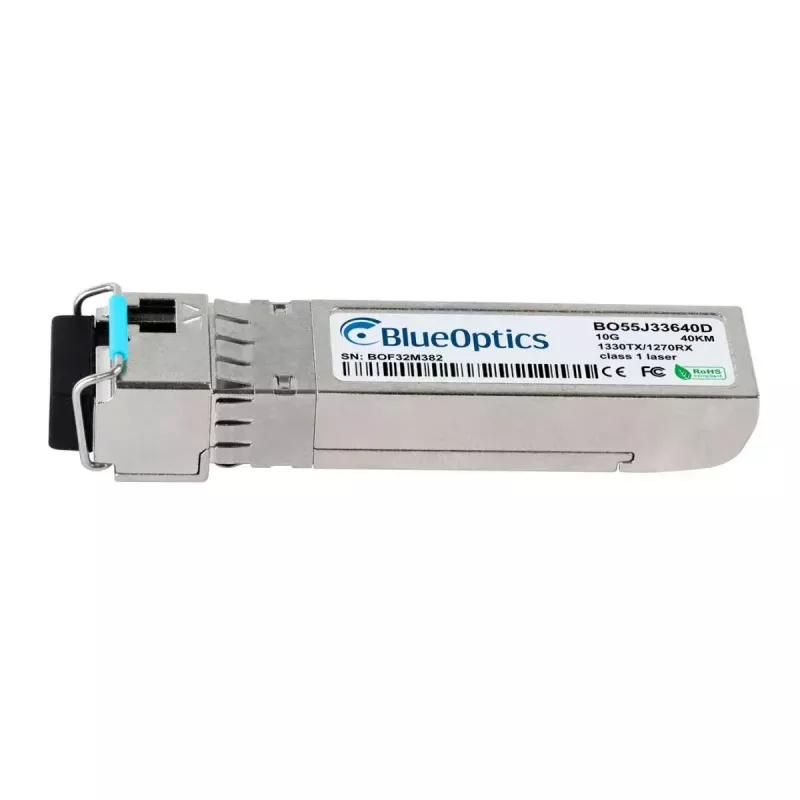

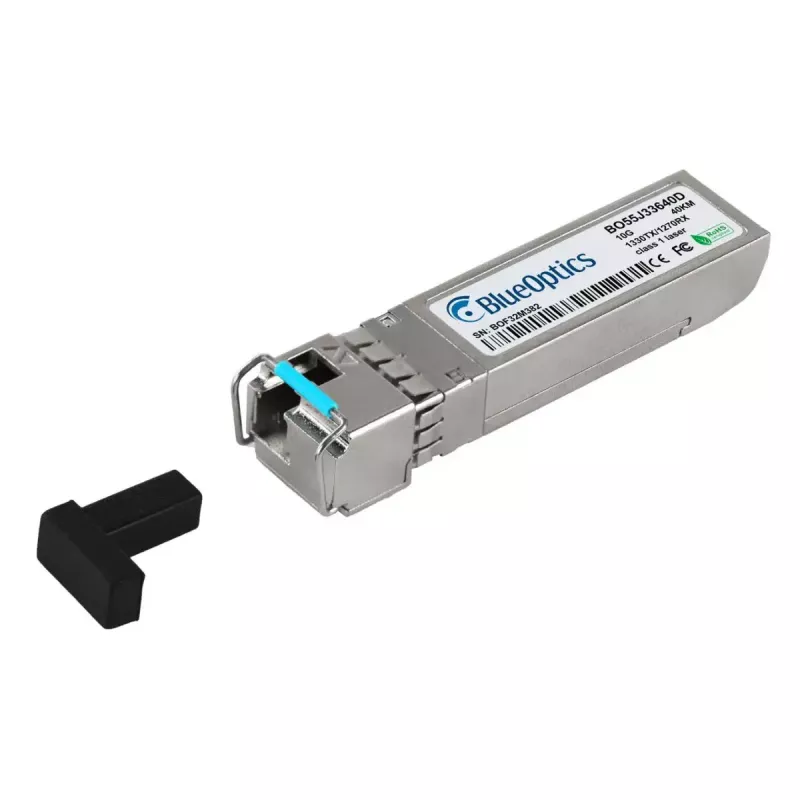

SFP siųstuvo-imtuvo modulis BlueOptics SFP-6541-BO Šviesolaidinis 10000 Mbit/s

„BlueOptics SFP-6541-BO“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, sukurtas didelės spartos tinklo jungtims, kurių maksimali duomenų perdavimo sparta yra 10000 Mbit/s. Metaliniame korpuse įtaisytas ir apie 3 g sveriantis kompaktiškas modulis veikia esant 3,3 V įtampai ir naudoja LC simpleksinę jungtį optiniams signalams perduoti ir priimti vienmodžiu šviesolaidžiu. Modulis palaiko 10GBASE-BX-D stiliaus perdavimą su atskirais siuntimo ir priėmimo bangos ilgiais, užtikrinančiais dvikryptį ryšį vienu šviesolaidžiu, ir turi skaitmeninės diagnostikos palaikymą pagal MSA SFF-8472 specifikacijas.

Privalumai

Modulis pasižymi standartizuotu SFP+ formos faktoriumi, todėl lengvai integruojamas į suderinamus komutatorius, maršrutizatorius ir saugojimo sistemas. Jo metalinis korpusas užtikrina mechaninį stabilumą ir šiluminį valdymą, o lengva konstrukcija supaprastina montavimą. Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas leidžia realiuoju laiku gauti ataskaitas apie maitinimo įtampą, lazerio poslinkio srovę, optinę išėjimo ir įėjimo galią bei temperatūrą, taip supaprastinant nuotolinę priežiūrą ir trikčių šalinimą. Pagamintas laikantis MSA reikalavimų, siųstuvas-imtuvas yra sukurtas taip, kad atitiktų nustatytų 10GBASE-BX-D modulių funkcines charakteristikas ir užtikrintų patikimą veikimą vienmodžio šviesolaidžio jungtyse.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite SFP-6541-BO modulį į suderinamą SFP+ lizdą savo komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai maitinimas išjungtas, arba vadovaudamiesi įrenginio gamintojo karštojo prijungimo nurodymais. Prijunkite LC simpleksinį vienmodžio šviesolaidžio pataisos laidą prie modulio; įsitikinkite, kad siuntimo ir priėmimo galai yra tinkamai suderinti dvikrypčiam veikimui vienu šviesolaidžiu. Patikrinkite, ar pagrindinis įrenginys atpažįsta siųstuvą-imtuvą, ir, jei reikia, įjunkite arba patvirtinkite DDM/DOM palaikymą pagrindinėje sistemoje, kad galėtumėte pasiekti diagnostinius duomenis. Sukonfigūruokite jungties spartą ir protokolus prijungtuose įrenginiuose pagal savo tinklo dizainą.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC pataisos laidus ir, jei įmanoma, tieskite šviesolaidžius per pataisos skydelius, kad išlaikytumėte optimalią jungties kokybę. Patvirtinkite suderinamumą su tikslinės aparatinės įrangos gamintojo palaikomų siųstuvų-imtuvų sąrašu ir įsitikinkite, kad pagrindinės sistemos programinė įranga palaiko DDM/DOM, kad galėtumėte pasinaudoti diagnostiniu stebėjimu. Siekiant ilgalaikio patikimumo, venkite modulio veikimo esant per dideliam mechaniniam įtempimui arba temperatūrai, neatitinkančiai įrenginio specifikacijų.
