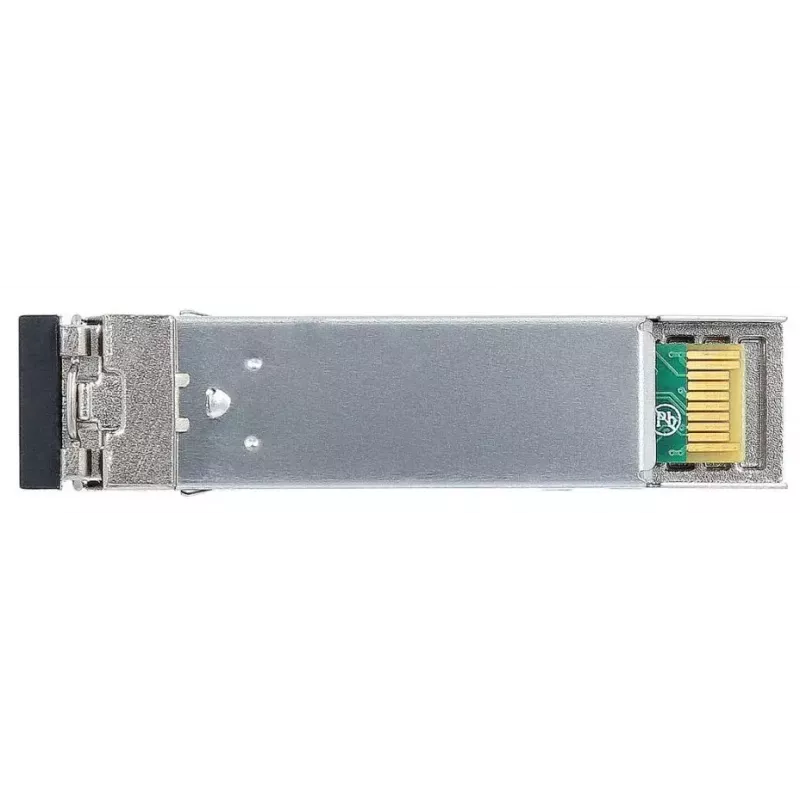

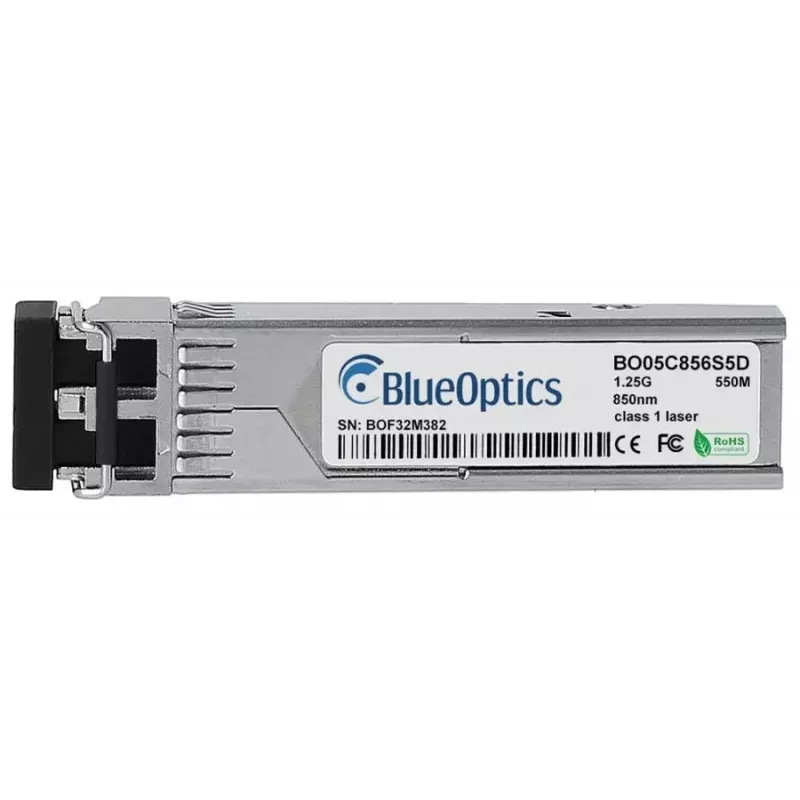

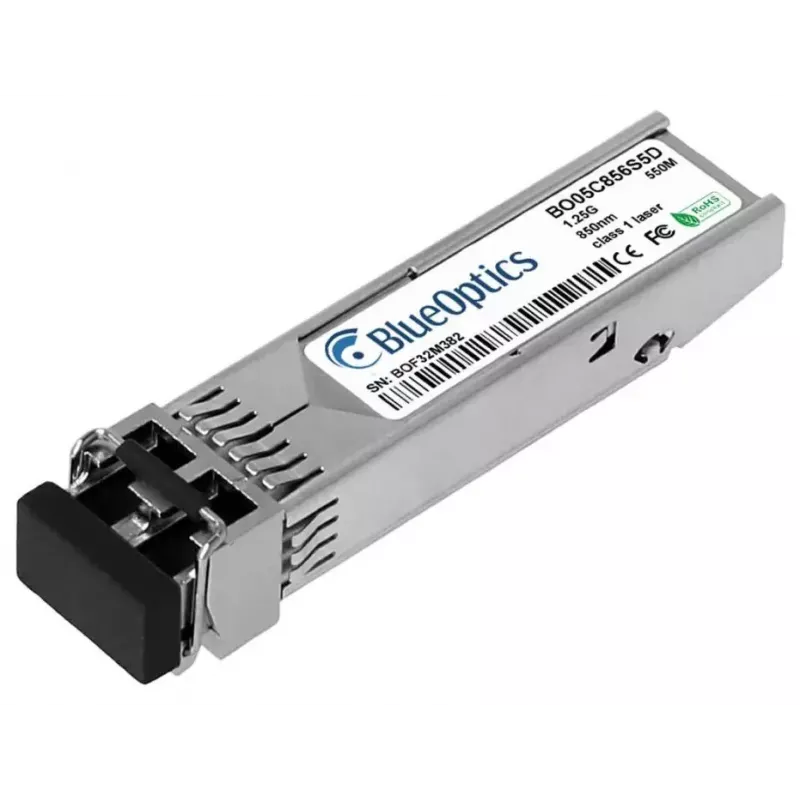

SFP siųstuvo-imtuvo modulis BlueOptics SFP-500M-FNSR-BO 1250 Mbit/s 850 nm

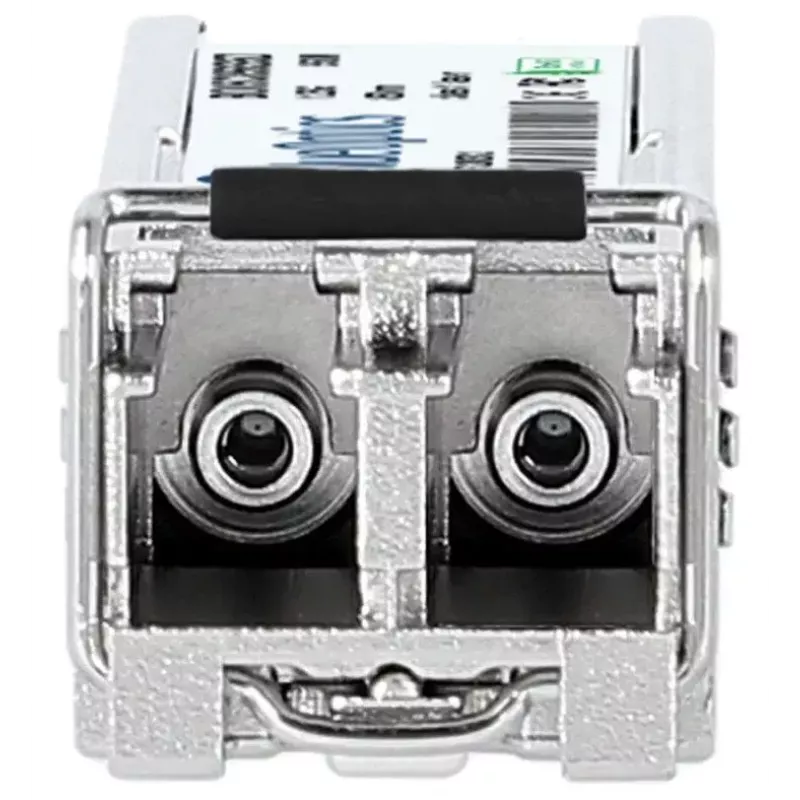

BlueOptics SFP-500M-FNSR-BO yra mažos formos keičiamas (SFP) šviesolaidinis siųstuvo-imtuvo modulis, sukurtas 1,25 Gbit/s klasės jungtims. Jis veikia 850 nm bangos ilgiu, naudoja dvipusę LC jungtį daugiamodei skaidulai ir turi kompaktišką metalinį korpusą su vardine 3,3 V įtampa bei lengvą maždaug 3 g konstrukciją. Modulis suderinamas su standartinėmis SFP sąsajomis ir skirtas patikimam trumpo nuotolio optiniam ryšiui komutatoriuose, maršrutizatoriuose ir kitoje tinklo įrangoje, palaikančioje 1000Base-SX modulius.

Privalumai

Siųstuvas-imtuvas sujungia standartizuotą SFP sąsają su optiniu perdavimu 850 nm bangos ilgiu, užtikrindamas sąveikumą su įrenginiais, atitinkančiais SFP MSA/1000Base-SX profilį. Metalinis korpusas suteikia mechaninį patvarumą ir terminį stabilumą montuojant stelažuose ar korpusuose. Mažas svoris ir SFP karštojo keitimo forma supaprastina montavimą ir keitimą. Modulis skirtas daugiamodės skaidulos jungtims, užtikrindamas tipinius trumpo nuotolio atstumus, apibrėžtus daugiamodės skaidulos standartais, o energijos poreikis apsiriboja 3,3 V įėjimu.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Išjunkite maitinimą arba laikykitės aparatinės įrangos gamintojo rekomenduojamų karštojo keitimo procedūrų, tada įstatykite SFP modulį į SFP prievadą, kol jis tvirtai užsifiksuos. Prijunkite LC dvipusius daugiamodės skaidulos pataisomuosius kabelius prie siųstuvo ir imtuvo prievadų, užtikrindami teisingą poliškumą. Patikrinkite ryšio būseną per priimančiojo įrenginio LED indikatorius arba valdymo sąsają. Jei priimantysis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite sąsają, kad būtų galima stebėti parametrus, tokius kaip maitinimo įtampa, optinė galia ir temperatūra, jei sistema tai palaiko.

Rekomendacijos

Naudokite daugiamodės skaidulos pataisomuosius kabelius ir atitinkamo tipo skaidulą (OM1/OM2/OM3/OM4), kad pasiektumėte numatomus trumpo nuotolio atstumus; palaikykite švarius skaidulų galus ir laikykitės gamintojo nurodymų dėl karštojo įjungimo ir ESD apsaugos. Prieš diegdami patikrinkite suderinamumą su tikslinio įrenginio programine įranga arba gamintojo suderinamumo sąrašais, kad užtikrintumėte visą funkcionalumą.
