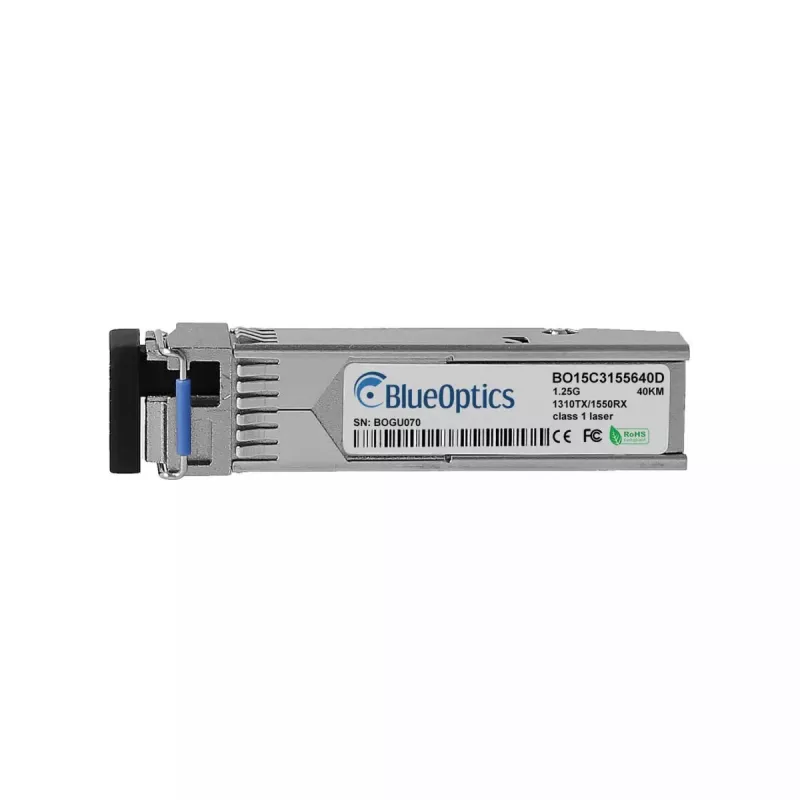

SFP siųstuvo-imtuvo modulis BlueOptics SFP-4350-BO 1250 Mbit/s sidabrinis

„BlueOptics SFP-4350-BO“ yra kompaktiškas optinio pluošto SFP siųstuvo-imtuvo modulis, skirtas vienmodėms optinio pluošto jungtims, kurių maksimali duomenų perdavimo sparta yra 1250 Mbit/s. Įdėtas į sidabrinį metalinį korpusą ir veikiantis esant 3,3 V įėjimo įtampai, šis SFP modulis sveria apytiksliai 3 g ir atitinka MSA SFP formos faktoriaus konvencijas. Modulis palaiko LC simpleksinį prijungimą ir yra suderinamas su standartinėmis 1000BASE-BX-U vieno pluošto programomis, užtikrindamas optinio siuntimo ir priėmimo funkcijas, tinkamas Ethernet ir susijusiems protokolams.

Privalumai

Metalinis korpusas suteikia mechaninį stabilumą ir prisideda prie pastovaus šiluminio elgesio veikimo metu. Atitikimas SFP kelių šaltinių susitarimo formos faktoriams ir LC simpleksiniam prijungimui užtikrina platų suderinamumą su komutatoriais, maršrutizatoriais ir saugojimo įrenginiais, priimančiais SFP modulius. Mažas svoris ir mažas pėdsakas palengvina montavimą ir tinka tankiai įrangai įrengti. Skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas teikia realaus laiko telemetriją maitinimo įtampai, lazerio poslinkiui, optinei išėjimo/įėjimo galiai ir temperatūrai, kai pagrindinė aparatinė įranga palaiko šias funkcijas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics SFP-4350-BO“ į suderinamo komutatoriaus, maršrutizatoriaus ar saugojimo įrenginio SFP lizdą, kai pagrindinis įrenginys yra išjungtas arba vadovaujantis įrenginio gamintojo karštojo keitimo nurodymais. Prijunkite tinkamą vienmodį LC simpleksinį pataisymo kabelį prie modulio ir prie nuotolinio siųstuvo-imtuvo ar pataisymo skydo. Užtikrinkite, kad pagrindinis įrenginys atpažintų modulį ir, jei reikia, įjunkite DDM/DOM stebėjimą pagrindinio įrenginio valdymo sąsajoje, kad matytumėte telemetrijos informaciją. Patikrinkite ryšio parametrus ir suderinamumą su nuotolinio įrenginio siuntimo/priėmimo bangų ilgiais ir sukonfigūruotu protokolu prieš pradedant naudoti ryšį.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC simpleksinius pataisymo laidus ir, kur įmanoma, nuveskite pluoštus per pataisymo skydus, kad apsaugotumėte jungtis. Patvirtinkite, kad pagrindinė aparatinė įranga palaiko 1000BASE-BX-U veikimą ir DDM/DOM, jei ketinate naudoti diagnostinį stebėjimą. Laikykitės ESD atsargumo priemonių dirbdami su siųstuvu-imtuvu ir venkite tiesioginio lazerio spinduliavimo, niekada nežiūrėdami į optinę jungtį, kai modulis yra aktyvus.
