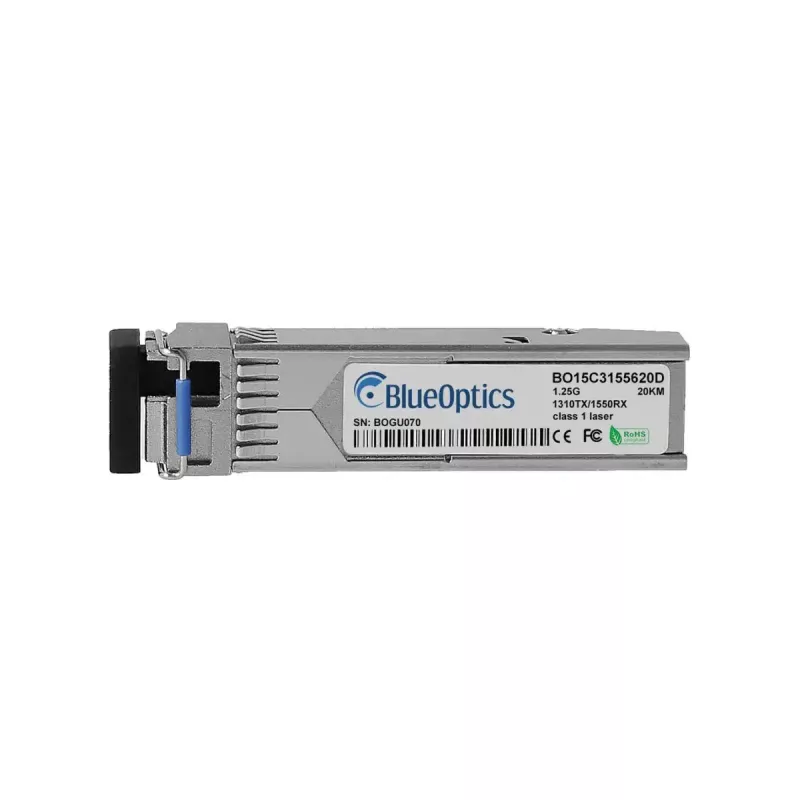

SFP siųstuvo-imtuvo modulis BlueOptics SFP-4310-BO 1250 Mbit/s

BlueOptics SFP-4310-BO yra šviesolaidinis SFP siųstuvo-imtuvo modulis, palaikantis maksimalų 1250 Mbit/s duomenų perdavimo spartą. Įdėtas į metalinį korpusą ir maitinamas 3,3 V įtampa, šis kompaktiškas modulis sveria apie 3 g ir yra skirtas vienmodėms optinėms jungtims, kurių maksimalus pasiekiamumas yra iki 20 000 m. Modulis naudoja SFP formos faktorių ir sidabro spalvos metalinį korpusą, kad suteiktų standartinę, karšto prijungimo sąsają tinklo įrangai, kuri priima SFP siųstuvus-imtuvus.

Privalumai

Modulis siūlo standartizuotą SFP sąsają, užtikrinančią suderinamumą su daugeliu komutatorių, maršrutizatorių ir saugojimo sistemų, priimančių SFP siųstuvus-imtuvus. Jo metalinis korpusas užtikrina mechaninį patvarumą ir elektromagnetinę apsaugą, o mažas svoris ir nedidelis dydis supaprastina montavimą į tinklo įrenginius. Nurodyta 1250 Mbit/s duomenų sparta ir vienmodis pasiekiamumas iki 20 km leidžia užtikrinti tolimojo nuotolio optines jungtis be jautrumo elektromagnetiniams trukdžiams.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite modulį į laisvą SFP lizdą savo tinklo įrenginyje, kol įrenginys įjungtas, arba vadovaudamiesi įrenginio gamintojo karšto keitimo rekomendacijomis. Prijunkite tinkamą vienmodį šviesolaidinį komutacinį kabelį prie siųstuvo-imtuvo optinės sąsajos ir prie nuotolinio siųstuvo-imtuvo arba pataisos skydelio. Konfigūruokite tinklo įrangos sąsają pagal savo įrenginio dokumentaciją, kad įgalintumėte norimą protokolą ir greitį; modulis palaiko įprastas 1,25 Gbit/s optines jungtis. Patikrinkite jungties būseną ir signalo lygius per priimančiojo įrenginio valdymo sąsają arba, jei palaikoma, per skaitmeninės diagnostikos funkcijas, kurias teikia siųstuvas-imtuvas ir priimantis įrenginys.

Rekomendacijos

Norėdami optimalaus veikimo nuotolio ir signalo kokybės, naudokite vienmodžius šviesolaidinius pataisos laidus ir suderinamas LC simplex jungtis. Įsitikinkite, kad priimantis įrenginys palaiko SFP siųstuvus-imtuvus prie 3,3 V įtampos ir reikiamą optinį protokolą. Jei reikalingas skaitmeninės diagnostikos stebėjimas (DDM/DOM), patikrinkite, ar priimančioji įranga palaiko ir atskleidžia šias diagnostikos funkcijas. Laikykitės gamintojo nurodymų dėl elektrostatinės iškrovos (ESD) valdymo ir laikykite apsauginius dangtelius ant optinių prievadų, kai modulis nėra prijungtas.
