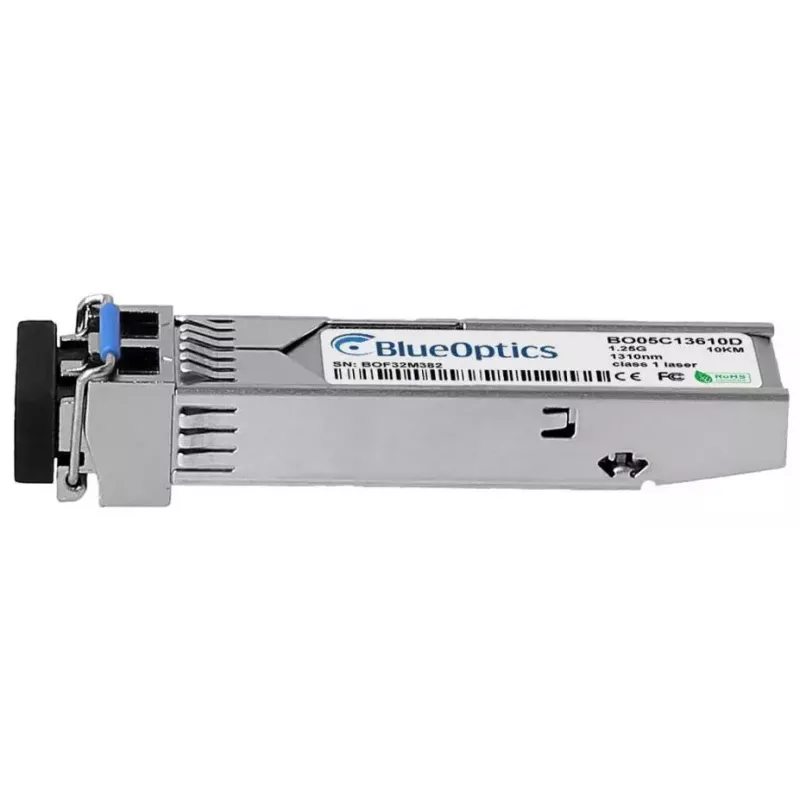

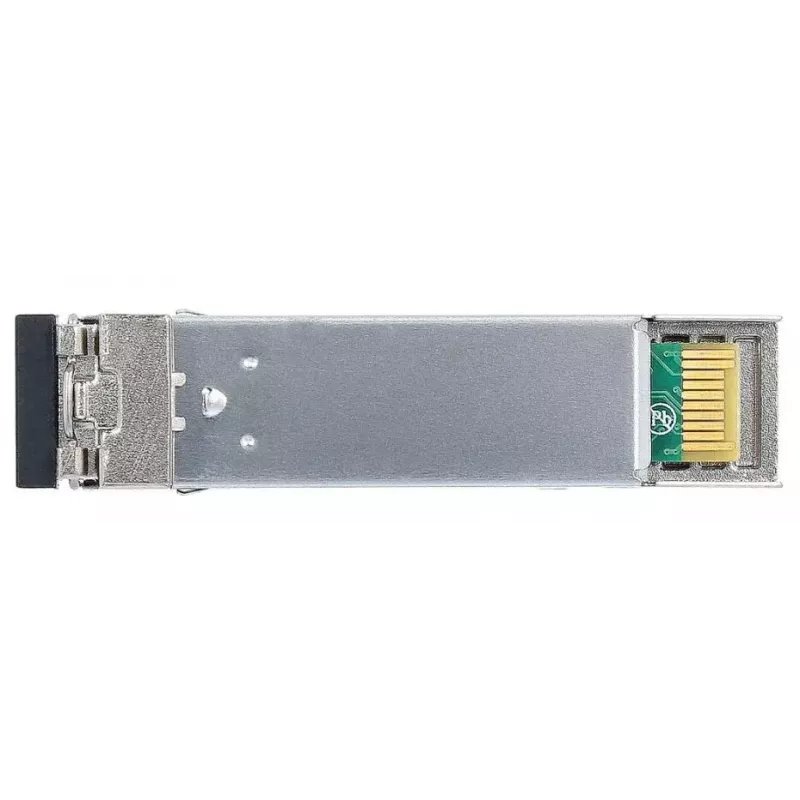

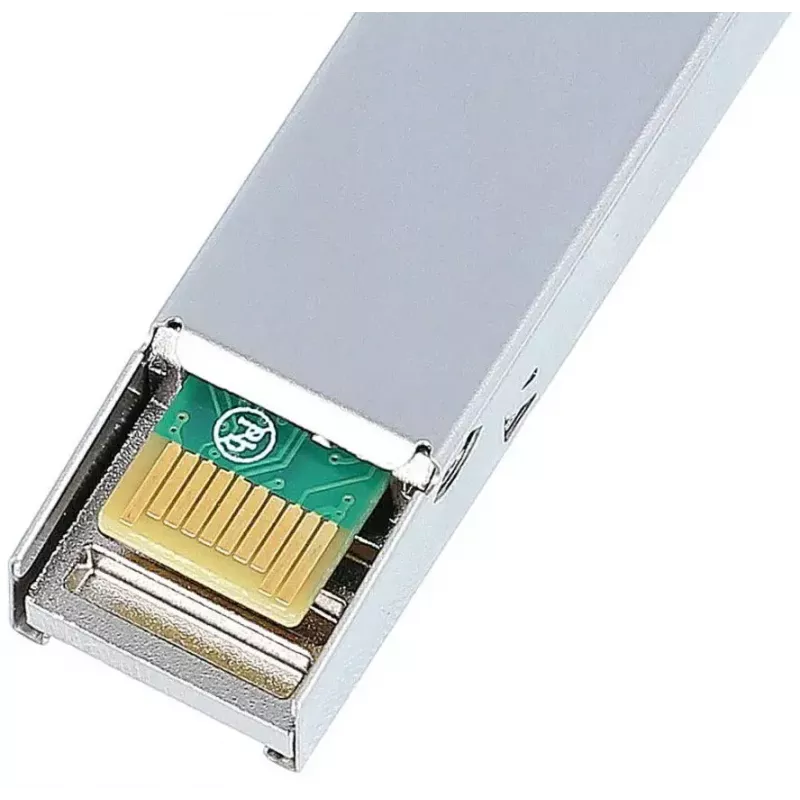

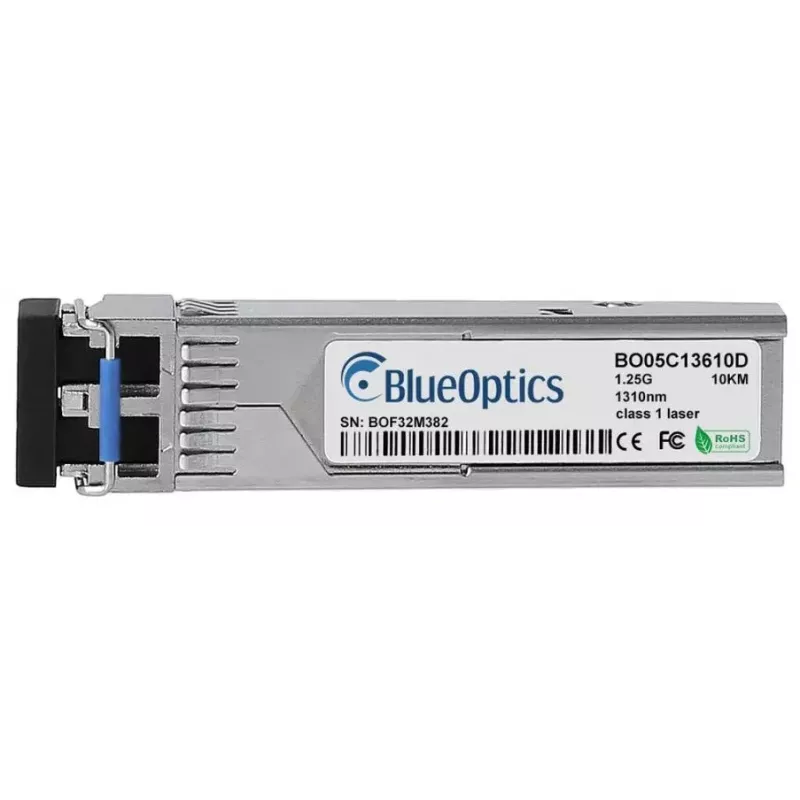

SFP siųstuvo-imtuvo modulis BlueOptics SFP-4210-BO 1250 Mbit/s 1310 nm

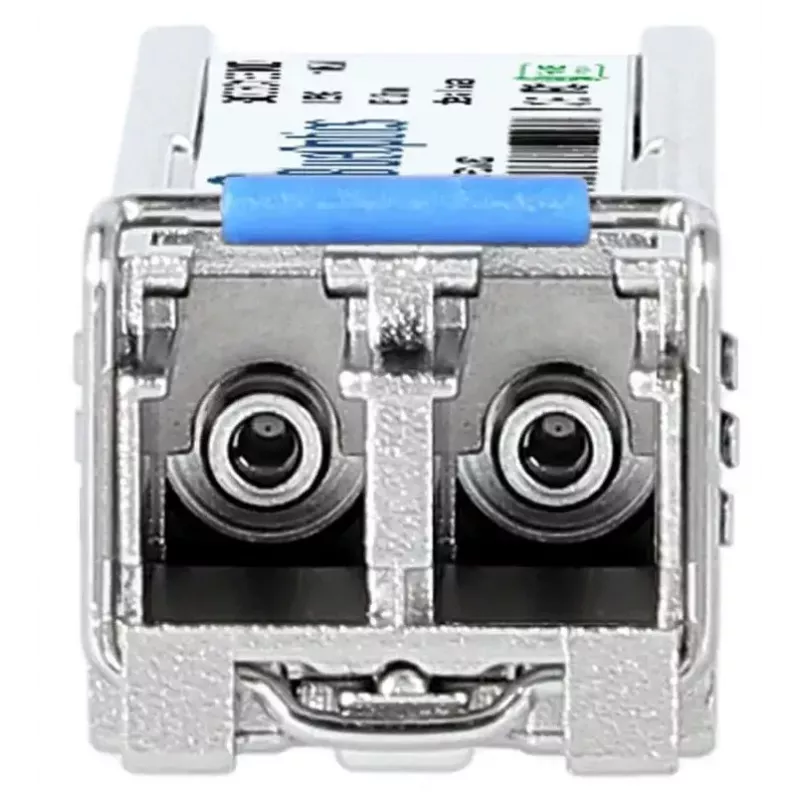

„BlueOptics SFP-4210-BO“ yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodiams tinklams. Jis palaiko maksimalų 1250 Mbit/s duomenų perdavimo greitį esant 1310 nm bangos ilgiui ir naudoja LC dvipusę optinę sąsają. Modulio korpusas pagamintas iš metalo, veikia nuo 3,3 V maitinimo šaltinio ir sveria apie 3 g. Jis skirtas patikimiems taškas–taškas optiniams ryšiams ir palaiko įprastus gigabitinio optinio perdavimo protokolus atstumais, būdingais 1000BASE‑LX programoms.

Privalumai

Šis siųstuvas-imtuvas užtikrina standartizuotą SFP formos faktoriaus suderinamumą ir atitinka MSA gaires, todėl yra sukeičiamas su įranga, kuri palaiko 1000BASE‑LX SFP modulius. Metalinis korpusas suteikia mechaninį tvirtumą ir EMI ekranavimą, o 1310 nm bangos ilgis ir vienmodis veikimas leidžia užtikrinti tolimojo nuotolio optinius ryšius. Mažas svoris ir kompaktiški matmenys palengvina montavimą komutatoriuose, maršrutizatoriuose ar kituose tinklo įrenginiuose. Modulis tinka aplinkoms, kuriose reikalaujama nuspėjamų optinių charakteristikų ir paprastos integracijos.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics SFP‑4210‑BO“ įkišdami modulį į suderinamo tinklo įrenginio SFP lizdą, kai įrenginys išjungtas, arba laikydamiesi gamintojo karštojo keitimo nurodymų. Prijunkite LC dvipusius vienmodžius pataisų laidus prie modulio ir prie nuotolinio siųstuvo-imtuvo arba pataisų skydelio, užtikrindami teisingą siuntimo / priėmimo orientaciją. Patikrinkite ryšio būseną ir sutartą greitį pagrindiniame įrenginyje. Jei yra, įjunkite ir nuskaitykite skaitmeninę diagnostiką (DDM/DOM) per pagrindinį įrenginį, kad galėtumėte stebėti maitinimo įtampą, lazerio poslinkį ir optinės galios parametrus profilaktinei priežiūrai.

Rekomendacijos

Naudokite tinkamos kokybės ir ilgio vienmodžius LC dvipusius pataisų laidus, kad pasiektumėte optimalų nuotolį ir signalo vientisumą. Patvirtinkite, kad pagrindinis įrenginys palaiko 1000BASE‑LX SFP modulius ir DDM/DOM, jei ketinate naudoti diagnostinį stebėjimą. Saugokite optinių jungčių galinius paviršius nuo nešvarumų ar pažeidimų; visada naudokite dulkių gaubtelius, kai modulis nėra prijungtas.
