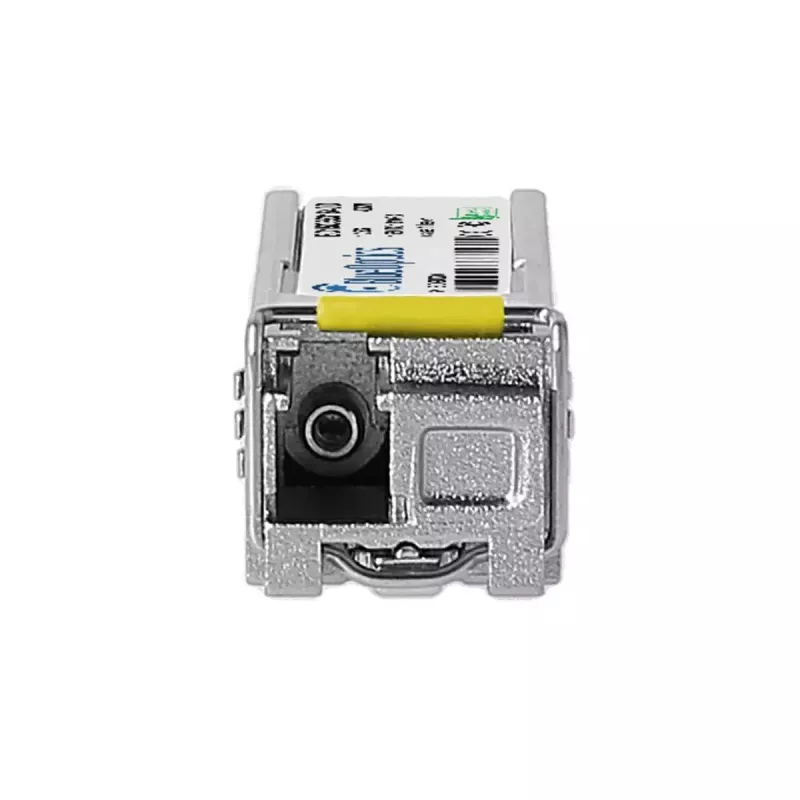

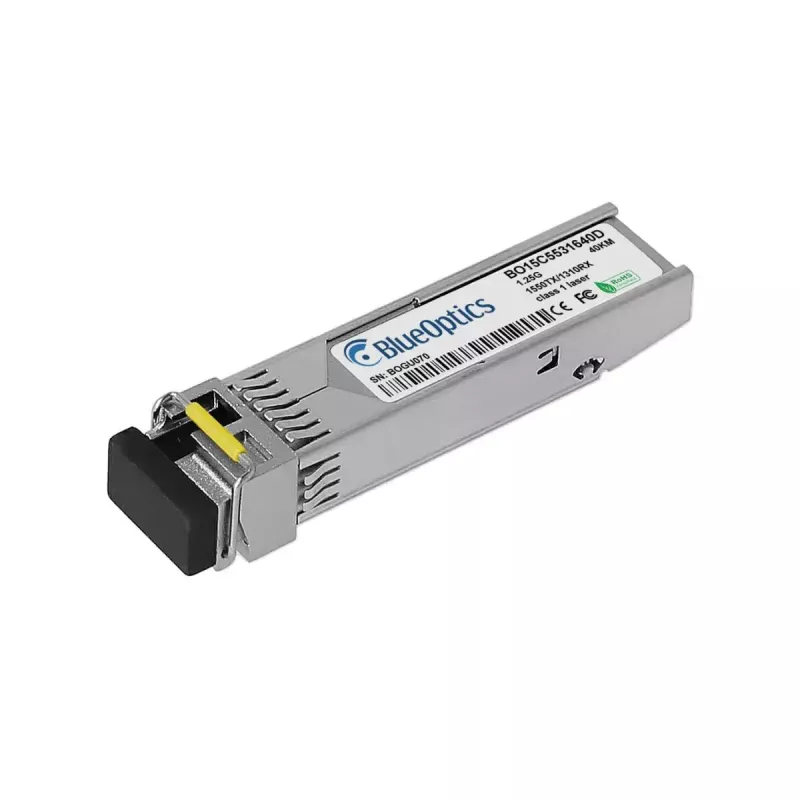

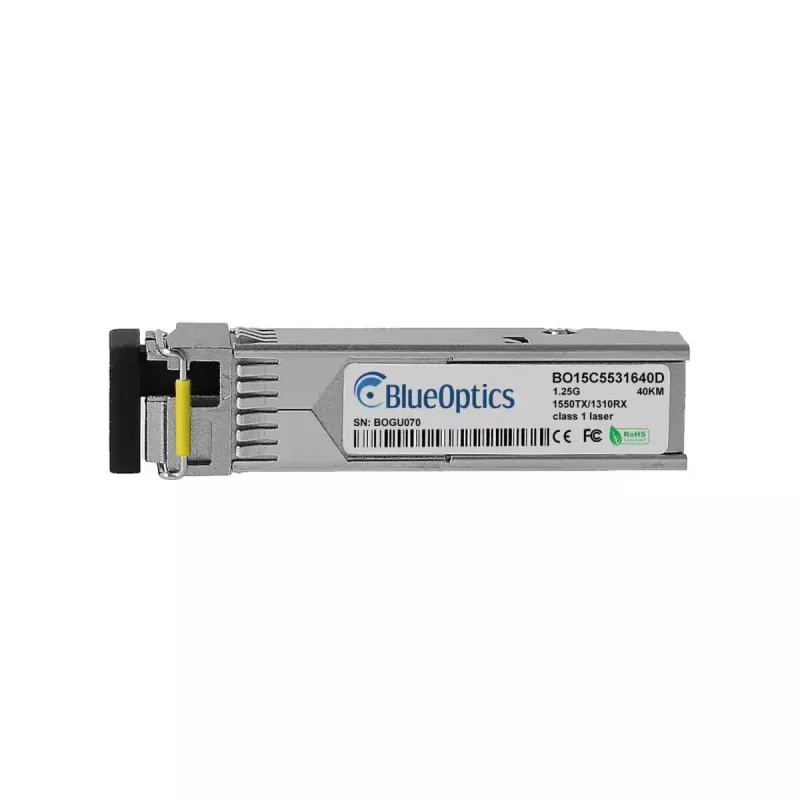

SFP siųstuvo-imtuvo modulis BlueOptics SFP-23BED-BO 1250 Mbit/s

„BlueOptics SFP-23BED-BO“ yra vienmodis šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 1000BASE‑BX‑D programoms, kurio didžiausia duomenų perdavimo sparta yra 1250 Mbit/s. Įtaisytas kompaktiškame metaliniame korpuse ir sveriantis maždaug 3 g, modulis veikia nuo 3,3 V maitinimo šaltinio ir naudoja LC simplex jungtį. Siųstuvas-imtuvas įgyvendina bangos ilgiu atskirtus siuntimo ir priėmimo kanalus (siuntimas ~1310 nm, priėmimas ~1550 nm) pagal MSA standartus, leidžiančius dvipusį ryšį vienu šviesolaidžiu iki maždaug 40 km atstumu, kai naudojamas su suderinamu vienmodžiu šviesolaidžiu ir įranga.

Privalumai

„BlueOptics SFP-23BED-BO“ užtikrina MSA reikalavimus atitinkantį formos faktorių ir elektrines / optines sąsajas, kad būtų platus suderinamumas su komutatoriais, maršrutizatoriais ir kitais tinklo įrenginiais, palaikančiais 1000BASE‑BX‑D SFP modulius. Metalinis korpusas suteikia patikimą mechaninę apsaugą ir terminį stabilumą, o mažas svoris ir standartinė SFP jungtis supaprastina montavimą ir keitimą. Modulis palaiko skaitmeninio diagnostikos stebėjimo (DDM/DOM) funkcijas, kurios teikia realaus laiko informaciją apie įtampą, lazerio poslinkį, siuntimo galią, priėmimo galią ir temperatūrą, kai tai palaiko pagrindinė aparatinė įranga.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

„BlueOptics SFP-23BED-BO“ montuokite įkišdami jį į suderinamą SFP prievadą, modulį orientuodami teisinga kryptimi, kol jis užsifiksuos. Prijunkite LC simplex vienmodį šviesolaidinį pataisymo laidą tarp šio siųstuvo-imtuvo ir atitinkamo siųstuvo-imtuvo kitame gale, laikydamiesi teisingo šviesolaidžio poliškumo BX‑D veikimui (vienas šviesolaidis, bangos ilgiu atskirtas siuntimas / priėmimas). Užtikrinkite, kad pagrindinis įrenginys teiktų reikiamą 3,3 V maitinimą ir palaikytų 1000BASE‑BX‑D protokolą. Jei reikia stebėjimo, įjunkite DDM/DOM ataskaitas pagrindiniame įrenginyje, kad matytumėte tiesioginę diagnostiką, pvz., įtampą, lazerio poslinkio srovę, optinę galią ir temperatūrą.

Rekomendacijos

Naudokite gamykloje patvirtintus vienmodžius LC simplex pataisymo laidus ir laikykitės pagrindinio įrenginio tiekėjo nurodymų dėl SFP suderinamumo. Patikrinkite, ar nuotolinis siųstuvas-imtuvas palaiko BX‑D vieno šviesolaidžio veikimą, ir suderinkite šviesolaidžio tipą bei jungties kokybę, kad pasiektumėte nurodytą atstumą. Nuotolinei diagnostikai patvirtinkite, kad pagrindinė aparatinė įranga palaiko DDM/DOM, kad būtų galima pasiekti diagnostinius parametrus.
