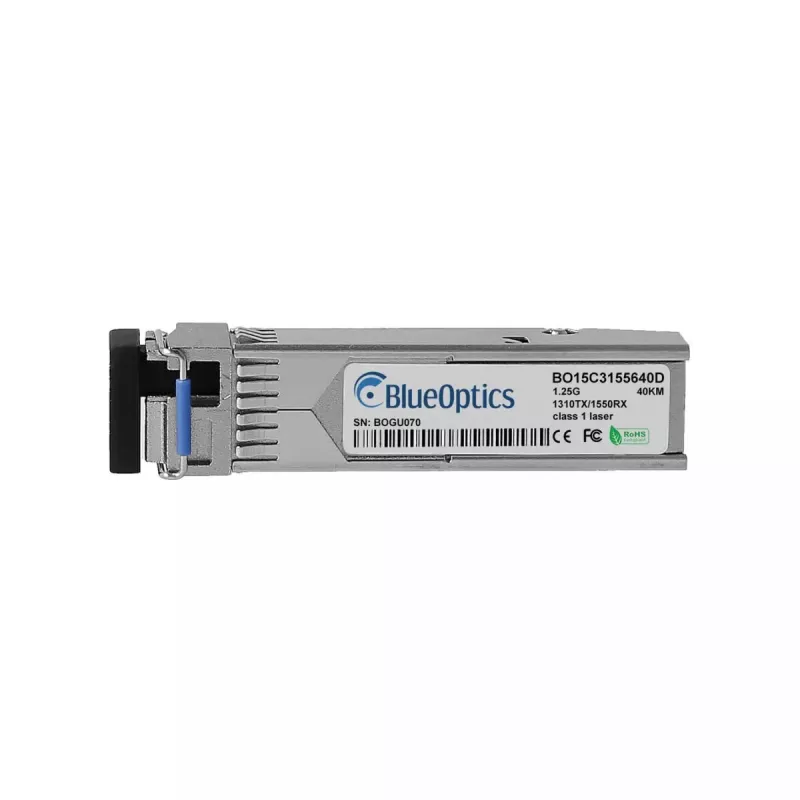

SFP siųstuvo-imtuvo modulis BlueOptics SFP-1GT13R15BX40-I-BO 1250 Mbit/s

„BlueOptics SFP-1GT13R15BX40-I-BO“ yra vienmodės skaidulos SFP siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-U programoms, kurio didžiausia duomenų perdavimo sparta yra 1250 Mbit/s, o nurodytas veikimo atstumas siekia iki 40 000 metrų. Įdėtas į metalinį korpusą ir sveriantis maždaug 3 g, šis kompaktiškas modulis veikia nuo 3,3 V maitinimo šaltinio ir optiniam prijungimui naudoja LC simplex sąsają. Modulis įgyvendina atskirus perdavimo ir priėmimo bangos ilgius, kad būtų galima perduoti dvikrypčius duomenis viena skaidula, ir yra suderinamas su įranga, atitinkančia MSA SFP formos faktoriaus standartus.

Privalumai

Siųstuvas-imtuvas užtikrina ilgo atstumo vienmodį ryšį, išlaikydamas mažą fizinį pėdsaką ir mažą energijos suvartojimą. Metalinis korpusas padeda užtikrinti mechaninį stabilumą ir šilumos laidumą. Sukurtas pagal MSA specifikacijas ir išbandytas dėl funkcinio suderinamumo su įprastomis tiekėjų platformomis, modulis palaiko skaitmeninę diagnostiką, leidžiančią realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkio srovę, išėjimo galią, priimamą galią ir modulio temperatūrą, kai pagrindinė sistema atveria DDM/DOM sąsają.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite SFP modulį į laisvą SFP prievadą suderinamoje tinklo įrangoje, kai pagrindinis įrenginys yra įjungtas pagal tiekėjo instrukcijas arba platformai taikomas karštojo keitimo gaires. Sujunkite LC simplex jungtį su atitinkamu vienmodžiu skaidulos pataisymo laidu, užtikrindami tinkamą perdavimo ir priėmimo krypčių orientaciją. Jei pagrindinė aparatinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite stebėjimo sąsają, kad matytumėte realaus laiko parametrus. Patikrinkite ryšio būseną per komutatoriaus ar maršruto parinktuvo valdymo sąsają ir, jei reikia, atlikite standartinius skaidulos testavimo ir slopinimo patikrinimus.

Rekomendacijos

Naudokite vienmodžius LC simplex pataisymo laidus ir, kur įmanoma, tieskite skaidulas per tinkamą kabelių tvarkymo sistemą ir pataisymo skydus, kad išlaikytumėte jungčių būklę. Patvirtinkite, kad tikslinė aparatinė įranga palaiko 1000BASE-BX-U profilius ir DDM/DOM, jei reikalinga diagnostika. Siekiant patikimų ilgų nuotolių ryšių, patikrinkite jungčių švarą ir įvertinkite optinio praradimo biudžetus, kad išlaikytumėte numatytą našumą.
