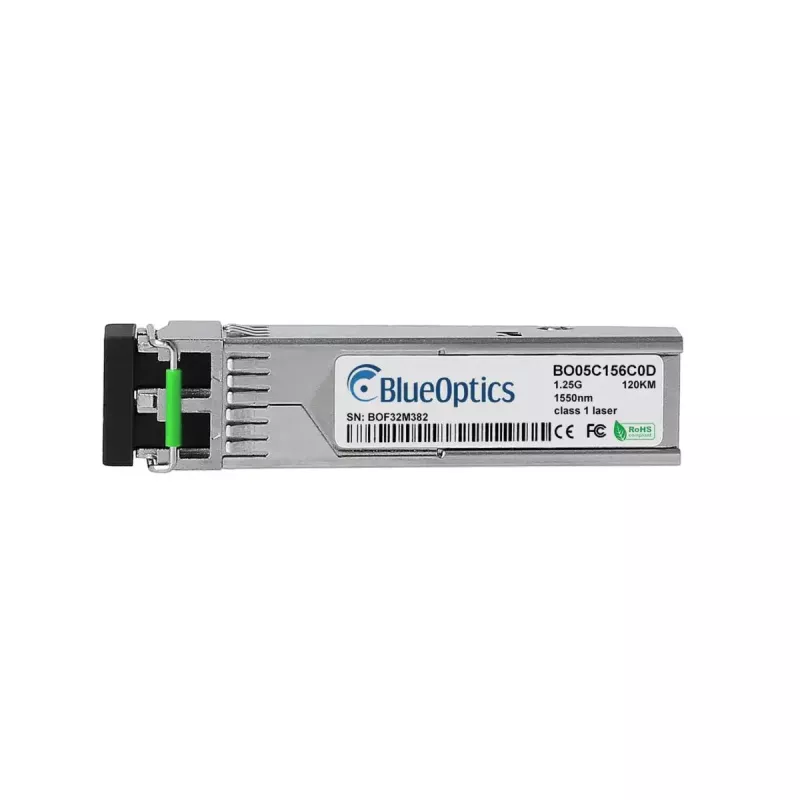

SFP siųstuvo-imtuvo modulis BlueOptics SFP-1GEZXLC-BO 1250 Mbit/s 1550 nm

BlueOptics SFP-1GEZXLC-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodėms jungtims, kurio vardinė bangos ilgis yra 1550 nm, o didžiausia duomenų perdavimo sparta – 1250 Mbit/s (1000BASE‑ZX klasė). Įdėtas į kompaktišką metalinį korpusą ir veikiantis nuo 3,3 V maitinimo, modulis naudoja LC dvipusę optinę sąsają ir sveria maždaug 3 g. Jis skirtas naudoti tinklo įrangos SFP lizduose, palaikančiuose 1000BASE‑ZX optiką, ir užtikrina ilgo nuotolio vienmodį ryšį komutatoriams, maršrutizatoriams ir kitai suderinamai aparatinei įrangai.

Privalumai

Modulis pasižymi standartizuotu SFP formos faktoriumi, leidžiančiu jį įdiegti karštojo prijungimo būdu, ir atitinka pramonės MSA mechanines bei elektrines specifikacijas. Naudojant optinį perdavimą 1550 nm bangos ilgiu, jis palaiko ilgo nuotolio vienmodes jungtis, o suderinamose sistemose gali perduoti Ethernet ir susijusius protokolus iki 1,25 Gbit/s sparta. Metalinis korpusas užtikrina mechaninę apsaugą ir padeda išsklaidyti šilumą, o mažas svoris leidžia jį naudoti tankiuose įrenginiuose. Sukurtas ir išbandytas sąveikumui, siųstuvas-imtuvas palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), kai priimančioji įranga suteikia šią funkciją.

Tinka

• Ilgo nuotolio vienmodžiams Ethernet ryšiams (1000BASE‑ZX)
• Komutatorių ir maršrutizatorių sujungimui metropoliniuose ar universiteto tinkluose
• Didelės spartos aukštynkryptėms linijoms tarp duomenų centro stelažų ir tinklo agregavimo taškų
• Suderinamų SFP siųstuvų-imtuvų keitimui ar atnaujinimui palaikomoje įrangoje

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (mažos formos, keičiamasis)
• Optinis bangos ilgis: 1550 nm
• Didžiausia duomenų perdavimo sparta: 1250 Mbit/s

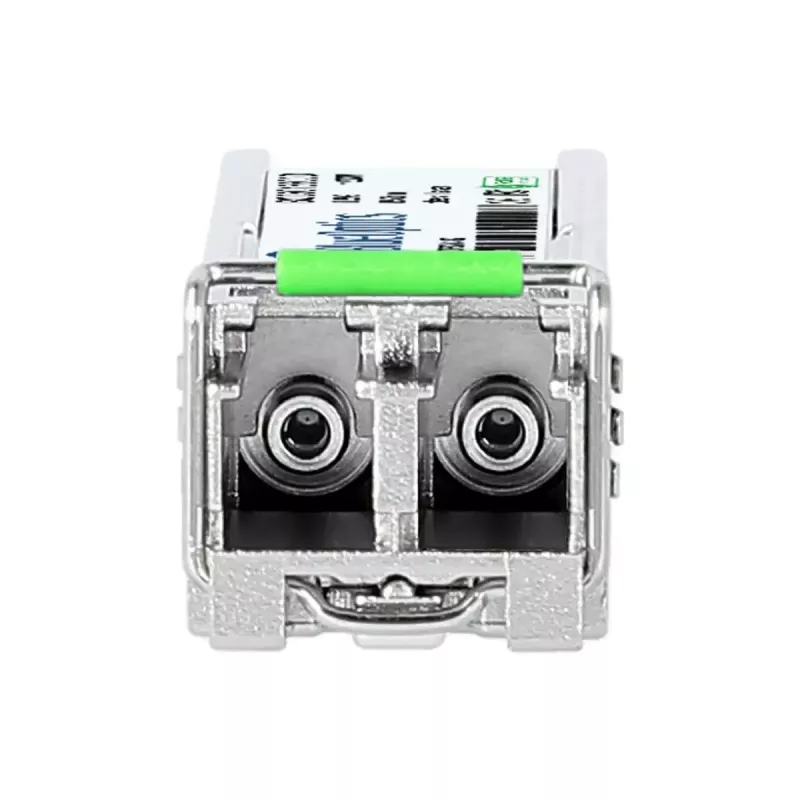

• Jungtis: LC dvipusė (optinė)
• Tinkamas šviesolaidžio tipas: vienmodis šviesolaidis
• Maitinimo įtampa: 3.3 V
• Korpusas: metalas
• Spalva: sidabrinė
• Svoris: apie 0.003 kg

Kaip naudoti

Įdėkite modulį į tuščią suderinamos tinklo įrangos SFP lizdą, vadovaudamiesi įrenginio gamintojo diegimo instrukcijomis. Prijunkite LC dvipusius vienmodžius šviesolaidinius pataisų kabelius prie siųstuvo-imtuvo, užtikrindami teisingą siuntimo / priėmimo orientaciją. Patikrinkite, ar priimantis įrenginys atpažįsta modulį, ir, jei palaikoma, įjunkite arba nuskaitykite skaitmeninę diagnostiką (DDM/DOM) per valdymo sąsają, kad stebėtumėte optinius parametrus. Visada atlikite bandomąjį ryšio patikrinimą ir patvirtinkite signalo lygius bei protokolo veikimą po diegimo.

Rekomendacijos

Norint užtikrinti patikimą ilgo nuotolio veikimą, naudokite sertifikuotą vienmodį šviesolaidį ir LC dvipusius pataisų laidus, laikykite jungtis švarias ir patvirtinkite suderinamumą su priimančiuoju įrenginiu. Jei reikalinga skaitmeninė diagnostika, įsitikinkite, kad tinklo įranga palaiko DDM/DOM. Laikykitės ESD atsargumo priemonių tvarkydami ir laikykite modulį apsauginiame konteineryje, kai jis neįdiegtas.
