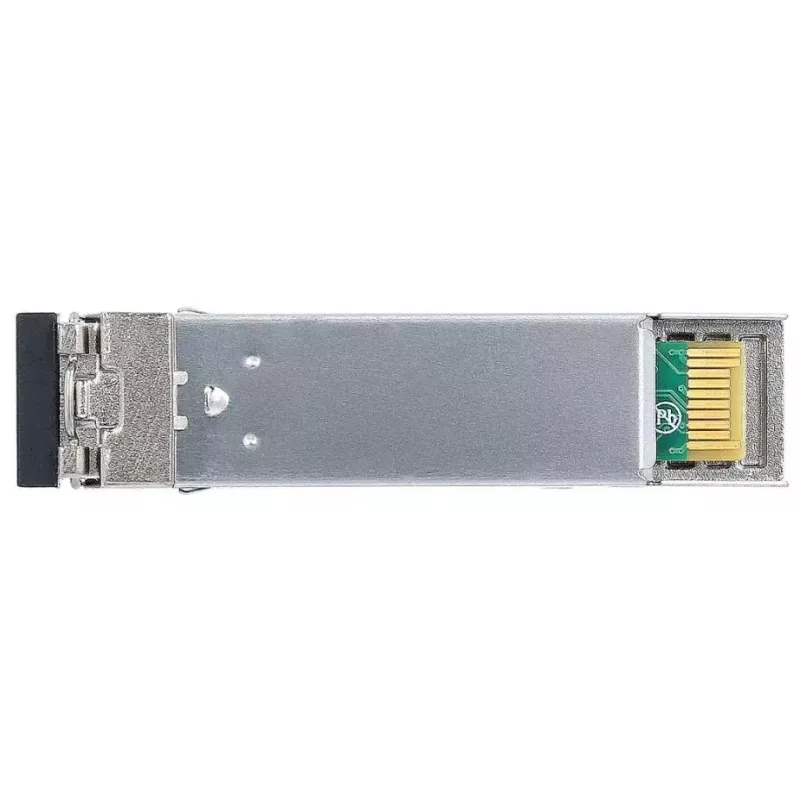

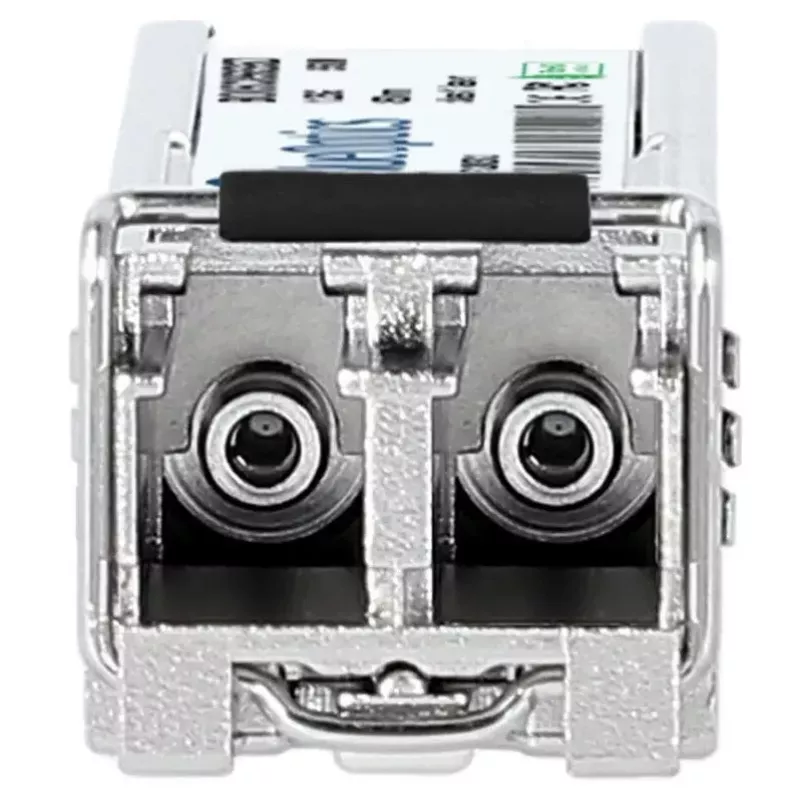

SFP siųstuvo-imtuvo modulis BlueOptics SFP-1G-SX-GB-BO Šviesolaidinis 550 m

BlueOptics SFP-1G-SX-GB-BO yra mažo formos faktoriaus šviesolaidinis SFP siųstuvo-imtuvo modulis, skirtas 1 Gbps optinėms jungtims daugiamodžiu šviesolaidžiu. Pagamintas su aliuminio korpusu ir sveriantis apie 20 gramų, modulis užtikrina perdavimą ir priėmimą 850 nm bangos ilgiu ir palaiko maksimalų iki 550 metrų atstumą naudojant LC dvipusius jungtis ir 1000Base-SX signalizaciją. Modulis yra suderinamas su MSA reikalavimus atitinkančiais SFP prievadais ir skirtas integruoti į komutatorius, maršrutizatorius ir kitus tinklo įrenginius, kurie priima standartinius SFP siųstuvus-imtuvus.

Privalumai

Siųstuvas-imtuvas pasižymi kompaktišku SFP formos faktoriumi su patvariu aliuminio korpusu, užtikrinančiu stabilų mechaninį ir terminį veikimą. Palaikymas 1000Base-SX per daugiamodį šviesolaidį leidžia pasiekti iki 550 m atstumą, išlaikant mažą svorį, kad būtų lengva tvarkyti ir montuoti. Modulis atlieka optinio perdavimo ir priėmimo funkcijas 850 nm bangos ilgiu ir tinka LC dvipusėms jungtims, todėl jis tinkamas daugeliui standartinių šviesolaidinio tinklo topologijų. Skaitmeninio diagnostinio stebėjimo (DDM/DOM) suderinamumas priklauso nuo pagrindinės įrangos palaikymo ir, kai prieinama, gali teikti realaus laiko optinius ir elektrinius parametrus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į laisvą suderinamo komutatoriaus, maršrutizatoriaus ar laikmenų keitiklio SFP lizdą, palikdami modulio atlaisvinimo skląstį pasiekiamą. Prijunkite LC dvipusį daugiamodžio šviesolaidžio pataisymo laidą, užtikrindami teisingą perdavimo-priėmimo orientaciją. Konfigūruokite pagrindinio įrenginio prievadą 1000Base-SX arba automatiniam derėjimuisi, kaip reikalauja tinklo įrenginys. Jei pagrindinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite sąsają, kad nuskaitytumėte realaus laiko parametrus, tokius kaip optinė galia ir temperatūra. Vykdykite įrenginio gamintojo instrukcijas dėl karštojo prijungimo ir sąsajos konfigūravimo, kad išvengtumėte ryšio pertraukimų.

Rekomendacijos

Naudokite OM3/OM4 daugiamodžius pataisymo laidus, kad pasiektumėte geriausią atstumą ir signalo atsargą, laikykite jungčių galinius paviršius švarius ir patikrinkite suderinamumą su pagrindinio įrenginio palaikomų SFP siųstuvų-imtuvų sąrašu. Prieš diegiant įsitikinkite, kad ryšio nustatymai ir šviesolaidžio poliškumas yra teisingi.
