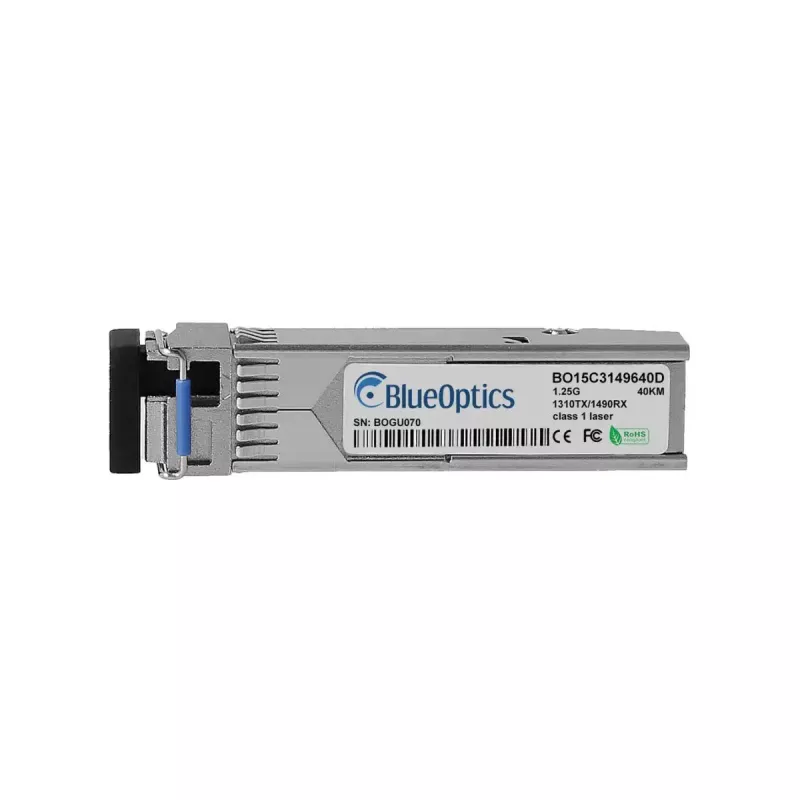

SFP siųstuvo-imtuvo modulis BlueOptics SFP-1G-BX40-U-BO Šviesolaidinis 40000 m

„BlueOptics SFP-1G-BX40-U-BO“ yra vienmodis šviesolaidinis SFP siųstuvas-imtuvas, skirtas vienakrypčiam 1000BASE-BX-U perdavimui dideliais atstumais iki 40 000 metrų. Aliuminio korpuse, sveriantis apie 20 g, šis kompaktiškas modulis turi standartizuotą SFP sąsają su LC simplex jungtimi, suderinama su MSA reikalavimus atitinkančiais prievadais. Modulis naudoja 1490 nm siųstuvą ir 1310 nm imtuvą optiniams signalams perduoti atskirais bangos ilgiais vienu pluoštu, užtikrinant tolimojo ryšio linijas su mažais elektromagnetiniais trukdžiais.

Privalumai

Siųstuvas-imtuvas palaiko tolimojo ryšio vienmodžius sujungimus iki 40 km, išlaikant mažą, lengvą aliuminio formos faktorių, tinkamą tankiam montavimui. Jis pagamintas pagal MSA standartus, užtikrinant mechaninį ir elektrinį suderinamumą su įvairia tinklo įranga. Modulis įgyvendina atskirus perdavimo ir priėmimo bangos ilgius darbui vienu pluoštu ir pasirinktinai palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), kai pagrindinis įrenginys suteikia reikiamą sąsają, leidžiančią nuotoliniu būdu stebėti įtampą, temperatūrą, lazerio poslinkio srovę ir optinę galią.

Tinka

• Tolimojo ryšio šviesolaidinėms jungtims tarp pastatų ar duomenų centrų
• Komutatorių ir maršrutizatorių atnaujinimui, kad palaikytų 1000BASE-BX-U vienmodžius sujungimus
• Optinio pagrindo segmentams miestelių ir metropolinės zonos tinkluose
• Taikymams, reikalaujantiems mažų EMI ir stabilaus pralaidumo vienmodžiu pluoštu

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (atitinka MSA)
• Duomenų perdavimo sparta: 1,25 Gbps (1000BASE-BX-U)
• Pluošto tipas: Vienmodis pluoštas
• Bangos ilgiai: Tx 1490 nm / Rx 1310 nm
• Jungtis: LC simplex
• Maksimalus atstumas: iki 40 000 m (40 km)
• Korpusas: aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninės diagnostinės stebėsenos (DDM/DOM) palaikymas, kai palaiko pagrindinė aparatinė įranga

Kaip naudoti

Įstatykite SFP modulį į tuščią SFP lizdą suderinamame komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kai įrenginys maitinamas pagal gamintojo nurodymus. Naudokite LC simplex vienmodį pataisos laidą arba pataisos skydą, kad prijungtumėte modulį prie nuotolinio siųstuvo-imtuvo; atkreipkite dėmesį, kad šis modulis perdavimui ir priėmimui naudoja skirtingus bangos ilgius, todėl vieno galo perdavimo pluoštas turi jungtis prie kito galo priėmimo pluošto. Jei pagrindinis įrenginys palaiko DDM/DOM, įjunkite arba užklauskite diagnostinę sąsają per įrenginio valdymo sistemą, kad stebėtumėte veikimo parametrus. Laikykitės įrangos gamintojo nurodymų dėl karštojo prijungimo ir programinės aparatinės įrangos suderinamumo patikrų.

Rekomendacijos

Patikimoms tolimojo ryšio linijoms modulį naudokite su vienmodžiu OS2 kategorijos pluoštu ir kokybiškomis LC jungtimis, palaikykite teisingą pluošto poliškumą (Tx↔Rx) ir patikrinkite, ar pagrindinė aparatinė įranga palaiko 1000BASE-BX-U ir, jei reikia, DDM/DOM. Venkite per didelio pluoštinių kabelių lenkimo ir saugokite siųstuvo-imtuvo modulius nuo dulkių, kai jie neprijungti.
