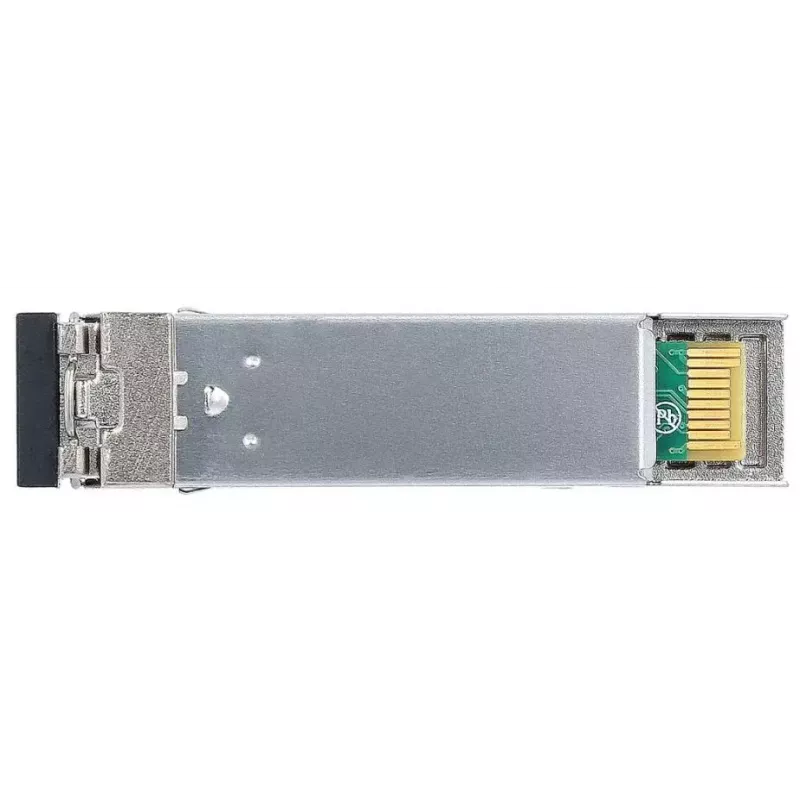

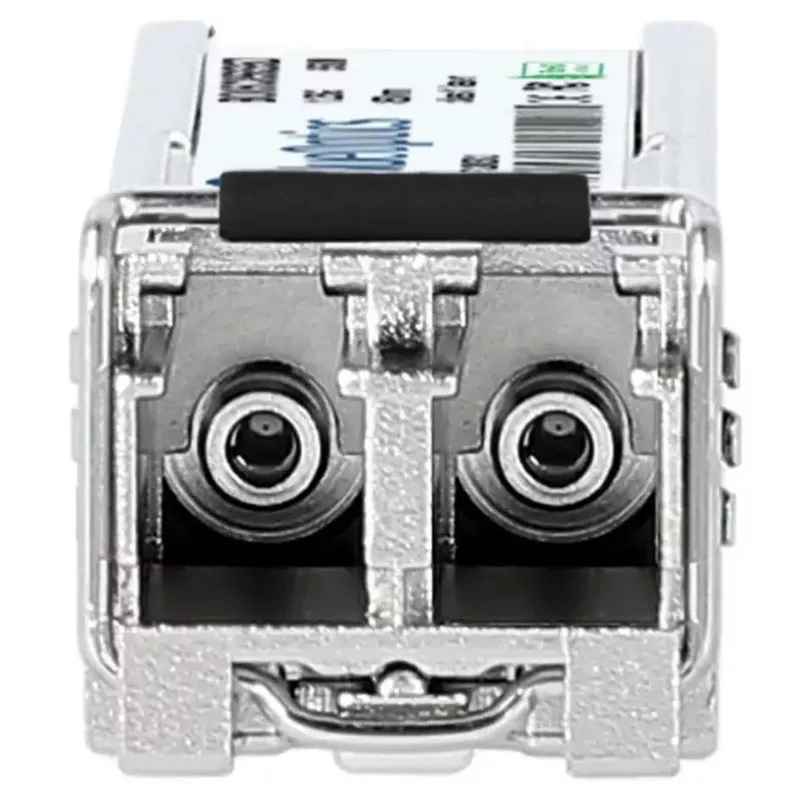

SFP siųstuvo-imtuvo modulis BlueOptics SFP-16-BO 1250 Mbit/s 850 nm

BlueOptics SFP-16-BO yra kompaktiškas SFP siųstuvo-imtuvo modulis, skirtas šviesolaidiniam tinklui. Jis palaiko maksimalią 1250 Mbit/s duomenų perdavimo spartą daugiamodžiu šviesolaidžiu 850 nm bangos ilgiu. Modulis yra metaliniame korpuse, maitinamas 3,3 V įtampa, lengvas (apie 3 g) ir suderinamas su standartiniais SFP prievadais naudojant LC dvipusę optinę jungtį. Modulis įgyvendina 1000Base-SX perdavimo charakteristikas ir tinka trumpo nuotolio optinėms jungtims iki kelių šimtų metrų, priklausomai nuo šviesolaidžio tipo ir sąlygų.

Privalumai

Modulis užtikrina patikimą gigabitinės klasės duomenų perdavimą su mažu energijos suvartojimu ir standartizuotu SFP formos faktoriumi, užtikrinančiu platų suderinamumą. Jo metalinis korpusas padeda išsklaidyti šilumą ir užtikrina mechaninį patikimumą, o atitiktis MSA SFP specifikacijoms garantuoja sąveikumą su tinklo komutatoriais, maršrutizatoriais ir saugyklų sąsajomis, kurios priima 1000Base-SX SFP siųstuvus-imtuvus. Skaitmeninė diagnostikos stebėsena (DDM/DOM) palaikoma suderinamoje priimančiojoje įrangoje, leidžianti realiuoju laiku stebėti veikimo parametrus.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite BlueOptics SFP-16-BO modulį įkišdami jį į laisvą SFP prievadą suderinamoje tinklo įrangoje, kol jis užsifiksuos. Prijunkite LC dvipusius daugiamodžius šviesolaidinius sujungimo kabelius prie siųstuvo ir imtuvo prievadų, užtikrindami, kad siuntimo (Tx) ir priėmimo (Rx) galai būtų teisingai suderinti su tolimajame gale esančiu siųstuvu-imtuvu. Patvirtinkite, kad priimančioji įranga atpažįsta siųstuvą-imtuvą ir, jei palaikoma, įjunkite arba nuskaitykite DDM/DOM diagnostiką per valdymo sąsają. Laikykitės ESD atsargumo priemonių tvarkydami modulį ir nelieskite šviesolaidžio galų; ant nenaudojamų jungčių laikykite apsauginius dangtelius.

Rekomendacijos

Siekiant optimalaus ryšio našumo, naudokite aukštos kokybės daugiamodį šviesolaidį (OM3/OM4, kai reikia didesnio atstumo ar atsargos), tinkamus LC dvipusius sujungimo kabelius ir užtikrinkite, kad jungtys būtų švarios. Patikrinkite priimančiosios įrangos suderinamumą su 1000Base-SX SFP moduliais ir įjunkite DDM/DOM stebėseną, kad galėtumėte sekti įtampą, lazerio srovę, optinę galią ir temperatūrą, kai tai palaikoma. Nenaudojamus modulius laikykite antistatinėje pakuotėje ir po įdiegimo vėl uždėkite dulkių dangtelius.
