SFP+ siųstuvo-imtuvo modulis BlueOptics SFP+-10GBIDI-1330-1270-BO 10000 Mbit/s

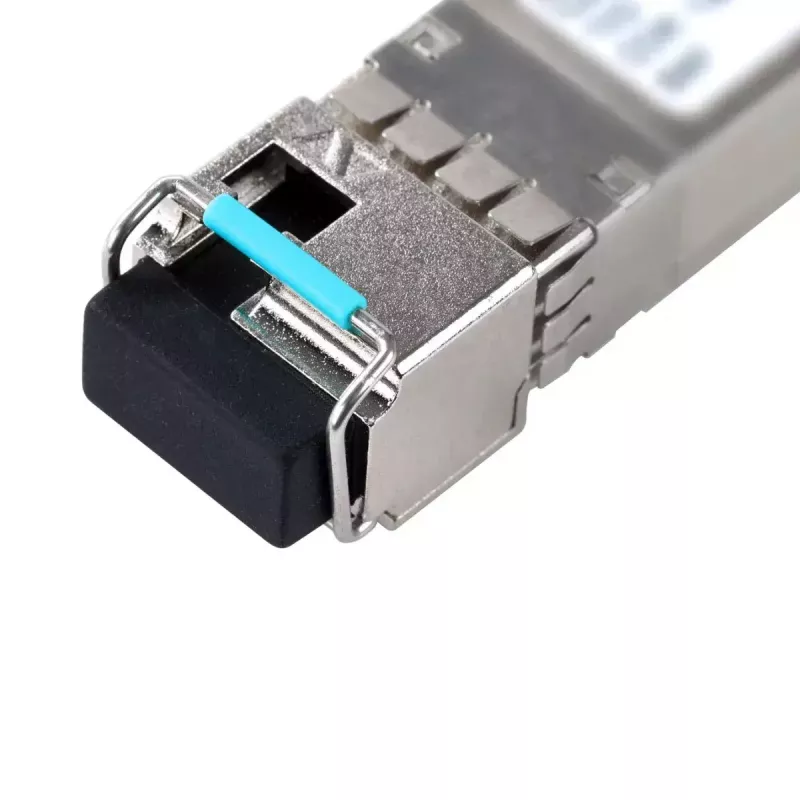

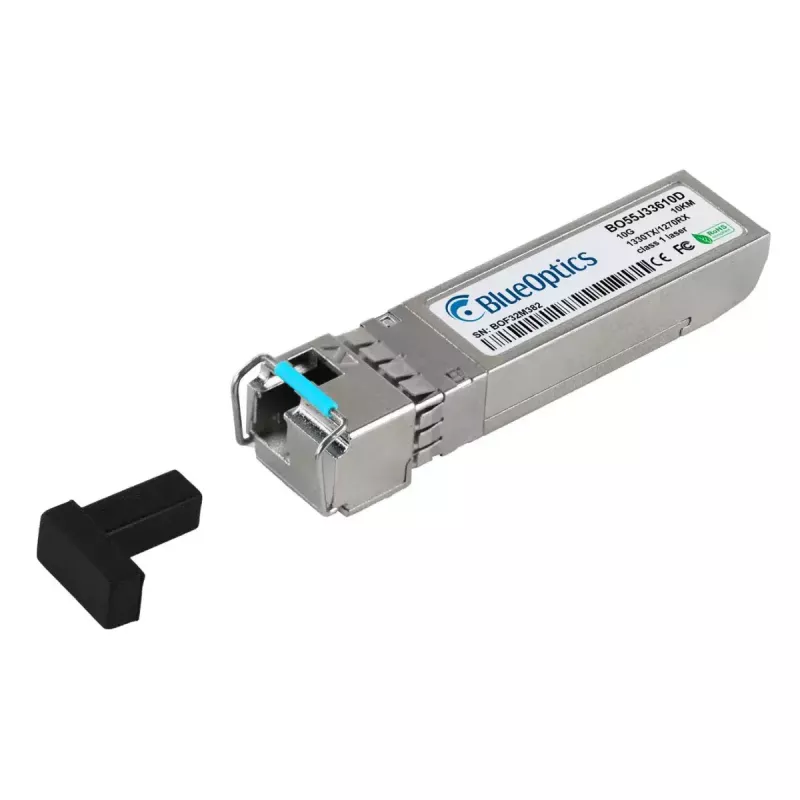

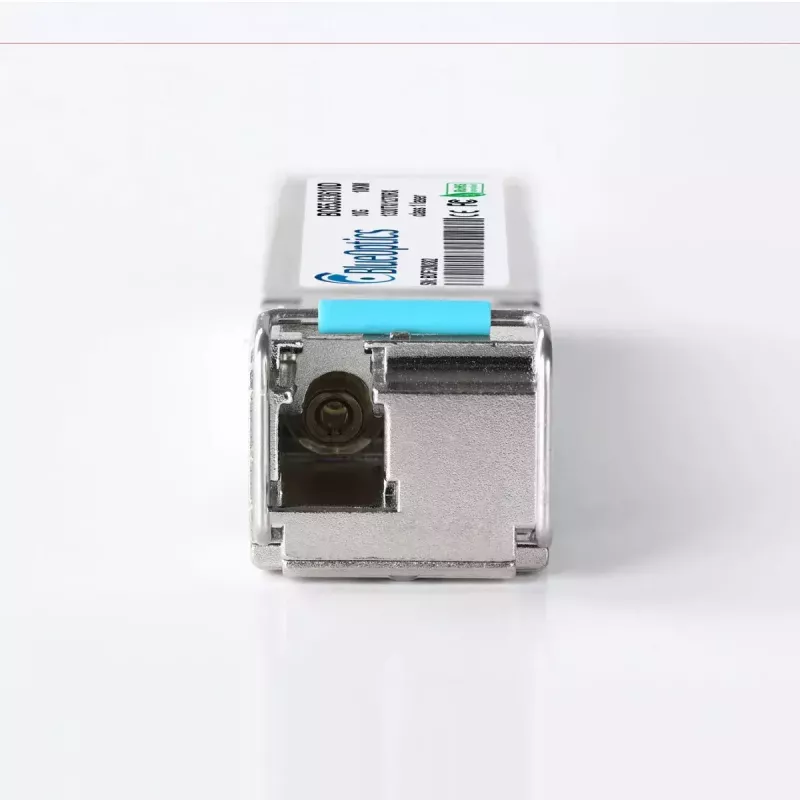

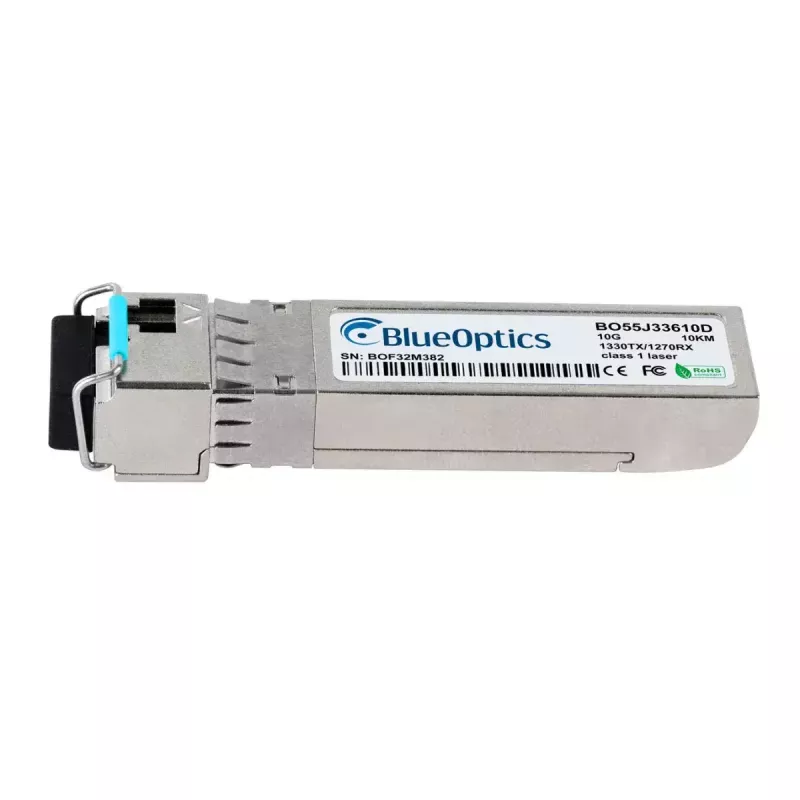

„BlueOptics SFP+-10GBIDI-1330-1270-BO“ yra SFP+ šviesolaidinis siųstuvas-imtuvas, skirtas 10 Gbit/s optinėms jungtims. Jis veikia dvikrypčiu (BiDi) 10GBASE-BX-D režimu su 1330 nm siųstuvo bangos ilgiu ir 1270 nm imtuvo bangos ilgiu per vieną LC vienmodį šviesolaidį. Modulis atitinka SFP+ formos faktorių, užtikrina iki 10 000 m perdavimo atstumą tinkamu šviesolaidžiu, turi LC jungtį ir kompaktišką, sidabrinės spalvos korpusą, sveriantį apie 20 g. Pagamintas pagal MSA standartus, jis turi skaitmeninę diagnostikos stebėjimo funkciją (DDM/DOM), skirtą realiu laiku matuoti maitinimo įtampą, lazerio srovę, optinę galią ir temperatūrą, o jo vidutinis laikas tarp gedimų (MTBF) yra apie 3 000 000 valandų.

Privalumai

Siųstuvas-imtuvas užtikrina 10 Gbit/s pralaidumą standartiniame SFP+ korpuse, suderinamame su įvairia tinklo įranga. Dvikryptis veikimas per vieną šviesolaidį supaprastina šviesolaidinę infrastruktūrą ir sumažina kabelių poreikį, palyginti su atskiromis siuntimo / priėmimo šviesolaidžių poromis. Atitiktis MSA formos faktoriaus ir signalų standartams užtikrina platų suderinamumą, o integruota skaitmeninė diagnostika leidžia nuotoliniu būdu stebėti pagrindinius parametrus, siekiant rasti gedimus ir vykdyti prevencinę priežiūrą. Pramoninės klasės komponentų naudojimas prisideda prie ilgesnio eksploatavimo laiko ir stabilaus veikimo.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite „BlueOptics SFP+-10GBIDI-1330-1270-BO“ į suderinamo komutatoriaus, maršruto parinktuvo ar tinklo įrenginio SFP+ lizdą, laikydamiesi gamintojo karštojo keitimo procedūros, jei taikoma. Prijunkite LC vienmodį vieno šviesolaidžio komutacinį kabelį prie modulio ir įsitikinkite, kad kitas galas prijungtas prie suderinamo BiDi siųstuvo-imtuvo su papildomais bangos ilgiais. Jei reikalingas DDM/DOM stebėjimas, patikrinkite, ar priimančiajame įrenginyje palaikomas SFF-8472, kad būtų galima pasiekti diagnostines vertes. Patikrinkite ryšio būseną ir greitį per priimančiojo įrenginio sąsają ir atlikite standartinius optinės galios patikrinimus, kad patvirtintumėte tinkamus signalo lygius.

Rekomendacijos

Naudokite kokybišką vienmodį šviesolaidį ir LC pataisos laidus, atitinkančius reikiamą jungties atstumą, ir uždėkite dulkių gaubtelius, kai prievadai nenaudojami. Kad DDM rodmenys būtų patikimi ir užtikrintumėte visišką suderinamumą, įsitikinkite, kad priimančiojo įrenginio programinė įranga ir tvarkyklės palaiko trečiųjų šalių SFP+ modulius. Venkite lenkti ar įtempti šviesolaidinius kabelius prie jungčių ir laikykitės tinkamų elektrostatinės iškrovos (ESD) atsargumo priemonių tvarkydami ir montuodami.
