SFP+ siųstuvo-imtuvo modulis BlueOptics SFP+-10GBIDI-1270-1330-BO 10000 Mbit/s

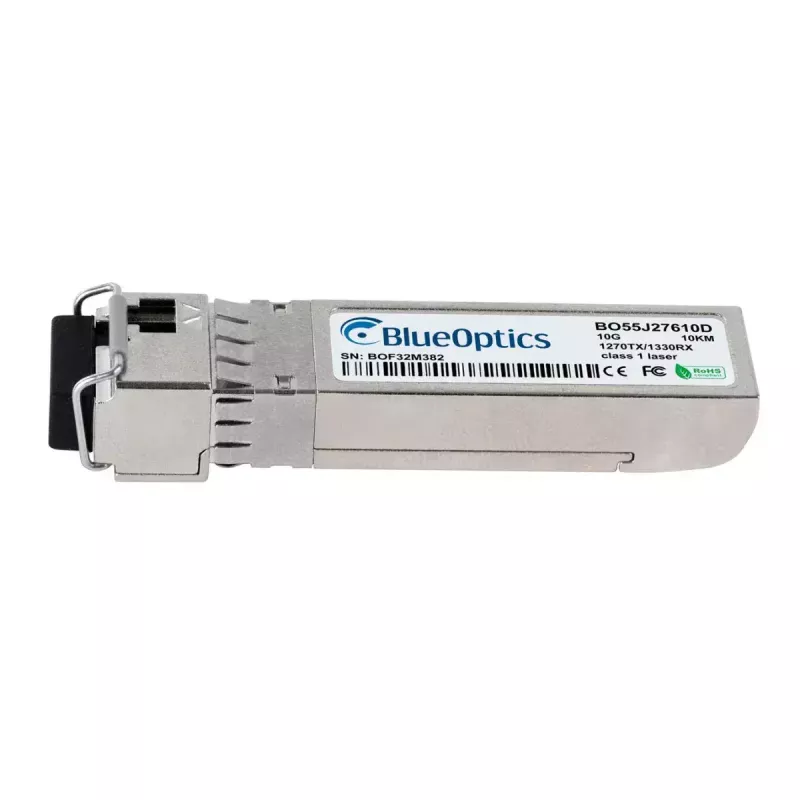

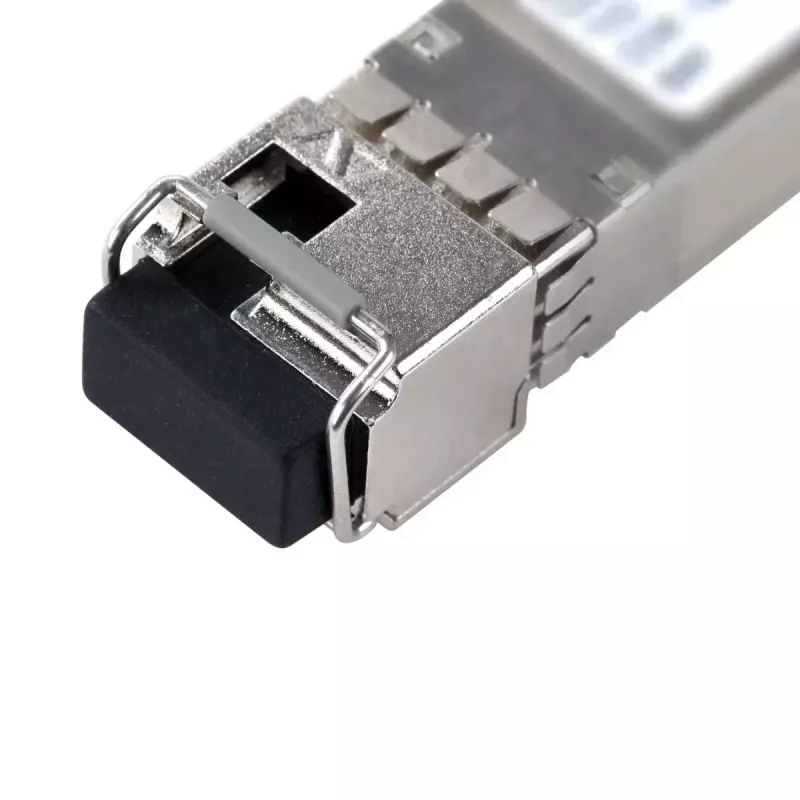

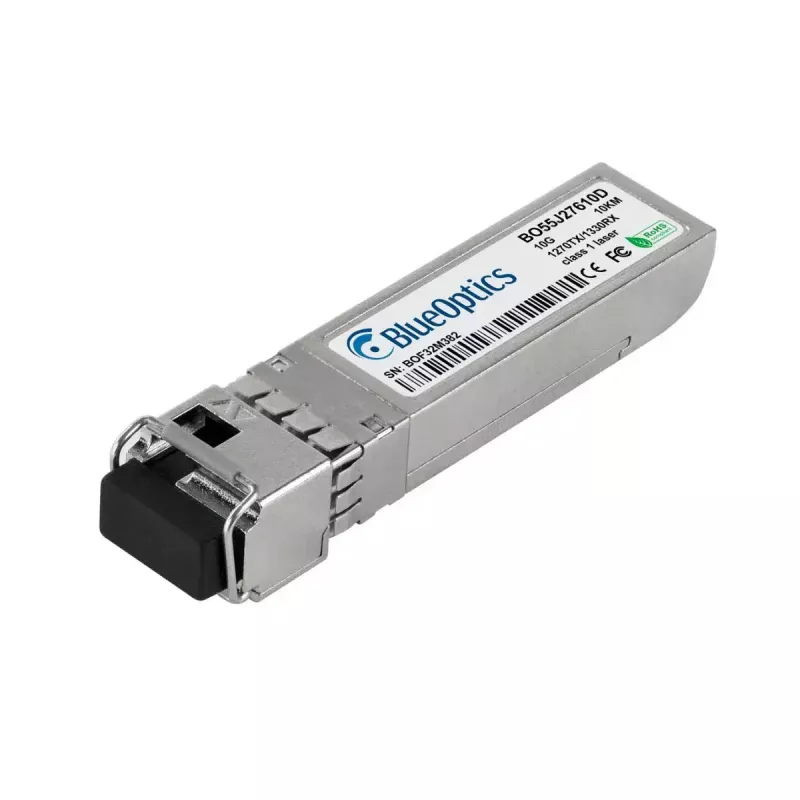

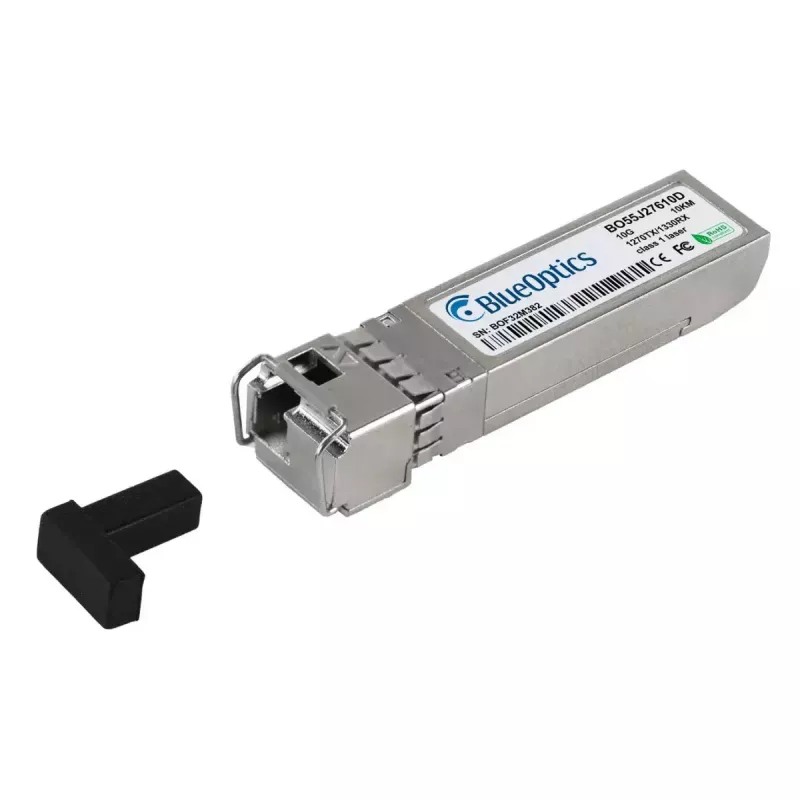

„BlueOptics SFP+-10GBIDI-1270-1330-BO“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas 10 Gbit/s ryšio linijoms. Jis palaiko dvikryptį 10GBASE-BX-U perdavimą vienu optiniu pluoštu, naudodamas LC Simplex jungtis, veikia su 1270 nm siuntimo bangos ilgiu ir 1330 nm priėmimo bangos ilgiu. Modulis atitinka MSA reikalavimus atitinkantį SFP+ formos faktorių ir turi kompaktišką, lengvą sidabrinį korpusą, o dokumentuota vidutinė trukmė tarp gedimų (MTBF) yra apie 3 000 000 valandų, užtikrinant ilgalaikį naudojimą.

Privalumai

Modulis užtikrina 10 Gbit/s linijos spartą kompaktiškame SFP+ formos faktoriuje ir palaiko dvikryptį veikimą vienu pluoštu, sumažindamas kabelių poreikį. Jame yra skaitmeninė diagnostikos stebėsena (DDM/DOM), skirta realiuoju laiku stebėti maitinimo įtampą, lazerio sroves, siuntimo / priėmimo galią ir temperatūrą, kai naudojama suderinamoje įrangoje. Komponentai parenkami taip, kad atitiktų MSA gaires, ir perkami iš pripažintų optikos bei integrinių grandynų tiekėjų, siekiant užtikrinti sąveikumą ir ilgesnį eksploatavimo laiką.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics SFP+-10GBIDI-1270-1330-BO“ į suderinamą SFP+ lizdą savo komutatoriuje, maršrutizatoriuje arba priimančiojoje sąsajoje, kol jis saugiai užsifiksuos. Prijunkite tinkamą LC Simplex pataisymo kabelį prie siųstuvo-imtuvo ir nutieskite jį iki nuotolinio siųstuvo-imtuvo arba pataisymo skydo. Įsitikinkite, kad nuotoliniame prievade naudojama papildoma bangos ilgio orientacija (1270 nm siuntimas / 1330 nm priėmimas sukeisti kitame gale) dvikrypčiam veikimui vienu pluoštu. Patikrinkite ryšio būseną per priimančiojo įrenginio šviesos diodus arba valdymo sąsają ir įjunkite DDM/DOM stebėseną priimančiojoje sistemoje, jei yra.

Rekomendacijos

Naudokite vienmodžius LC simplex pataisymo kabelius, pritaikytus reikiamam atstumui, ir prieš sujungdami įsitikinkite, kad šviesolaidžių jungtys yra švarios. Patikrinkite suderinamumą su priimančiojo įrenginio programine įranga ir ar DDM/DOM įjungtas abiejuose galuose, jei reikalinga nuotolinė diagnostika. Nuolatiniam įrengimui pritvirtinkite šviesolaidžio maršrutą, kad išvengtumėte mikrolenkimų, ir išlaikykite rekomenduojamus lenkimo spindulius, kad išsaugotumėte optines charakteristikas.
