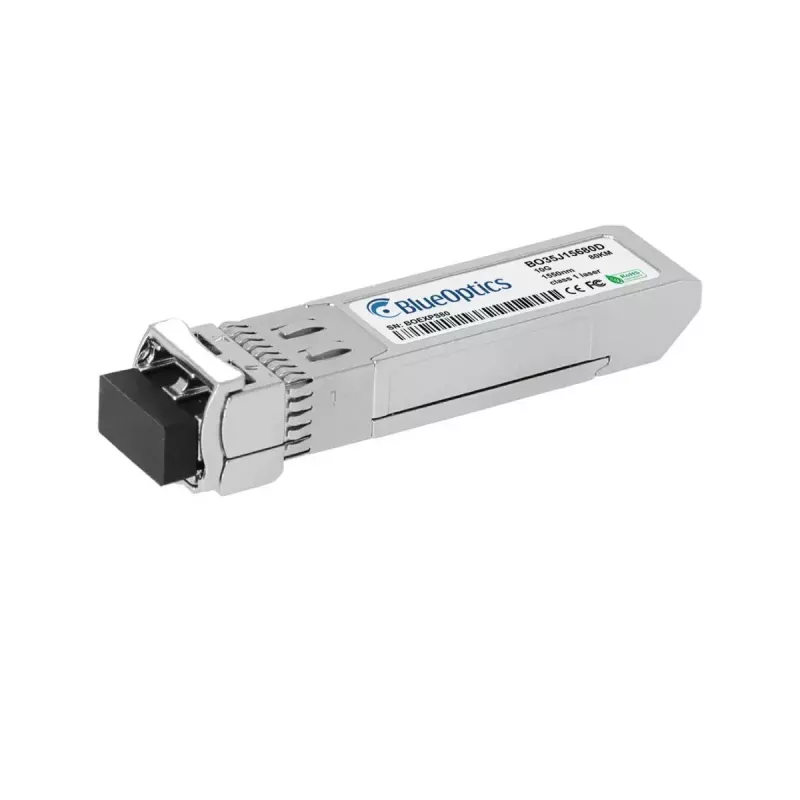

SFP siųstuvo-imtuvo modulis BlueOptics SFP-10G-ZRO-BO 10000 Mbit/s 1550 nm

„BlueOptics SFP-10G-ZRO-BO“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, sukurtas 10 Gbit/s duomenų perdavimui vienmodžiu pluoštu. Veikiantis 1550 nm bangos ilgiu, šis kompaktiškas metaliniame korpuse modulis palaiko tolimojo ryšio linijas, reikalauja 3,3 V maitinimo ir sveria apie 3 g. Jame įdiegta LC dvipusė optinė sąsaja ir jis atitinka MSA suderinamą formos faktorių bei signalizaciją, todėl tinka integruoti į įvairią tinklo įrangą, kuri priima SFP+ 10GBASE-ZR modulius.

Privalumai

Modulis užtikrina didelę 10 Gbit/s pralaidą ir tolimojo ryšio veikimą 1550 nm bangos ilgiu, būdamas kompaktiškas ir lengvas. Jo metalinis korpusas suteikia mechaninį patikimumą ir šiluminį laidumą stabiliam veikimui. Sukurtas laikantis MSA standartų, siųstuvas-imtuvas užtikrina platų suderinamumą su įranga, kuri palaiko 10GBASE-ZR SFP+ optiką. Mažas energijos poreikis (3,3 V) ir mažas formos faktorius supaprastina įdiegimą ir keitimą tankiose stelažų aplinkose.

Tinkama naudoti

• Tolimojo ryšio 10 Gbit/s Ethernet linijoms vienmodžiu pluoštu
• Sujungimams tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Didelės spartos miestelio ir metropolinėms optinėms linijoms
• Pluošto aukštyninėms jungtims duomenų centruose ir operatorių tinkluose

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Optinis bangos ilgis: 1550 nm (siuntimas/priėmimas)
• Jungtis: LC dvipusė
• Pluošto tipas: vienmodis pluoštas
• Maitinimo įtampa: 3,3 V
• Korpusas: metalinis, sidabrinės spalvos
• Svoris: apie 0,003 kg

Kaip naudoti

Įdėkite SFP-10G-ZRO-BO modulį į bet kurį suderinamą SFP+ prievadą, kol jis tvirtai įsitaisys ir užsifiksuos skląstis. Prijunkite LC dvipusius vienmodžius pataisų laidus prie modulio jungčių, įsitikindami, kad siuntimo ir priėmimo pluoštai tinkamai nukreipti. Užtikrinkite, kad priimančiasis įrenginys palaiko 10GBASE-ZR optiką ir tiekia 3,3 V maitinimą į SFP+ lizdą. Po įdiegimo patikrinkite ryšio būseną ir paleiskite bet kokią gamintojo specifinę diagnostiką arba LED indikatorius, kad patvirtintumėte, jog ryšys aktyvus.

Rekomendacijos

Siekiant optimalaus tolimojo ryšio veikimo, naudokite vienmodį pluoštą su tinkamomis slopinimo charakteristikomis ir aukštos kokybės LC dvipusiais pataisų laidais. Patvirtinkite DDM/DOM palaikymą priimančiajame įrenginyje, kad būtų galima stebėti maitinimo įtampą, lazerio poslinkį, išvesties/priėmimo galią ir temperatūrą. Keičiant modulius, išjunkite maitinimą arba vadovaukitės karštojo keitimo instrukcijomis iš įrangos tiekėjo ir venkite liesti optines sąsajas; laikykite dulkių gaubtelius uždėtus, kol atliekamos jungtys.
