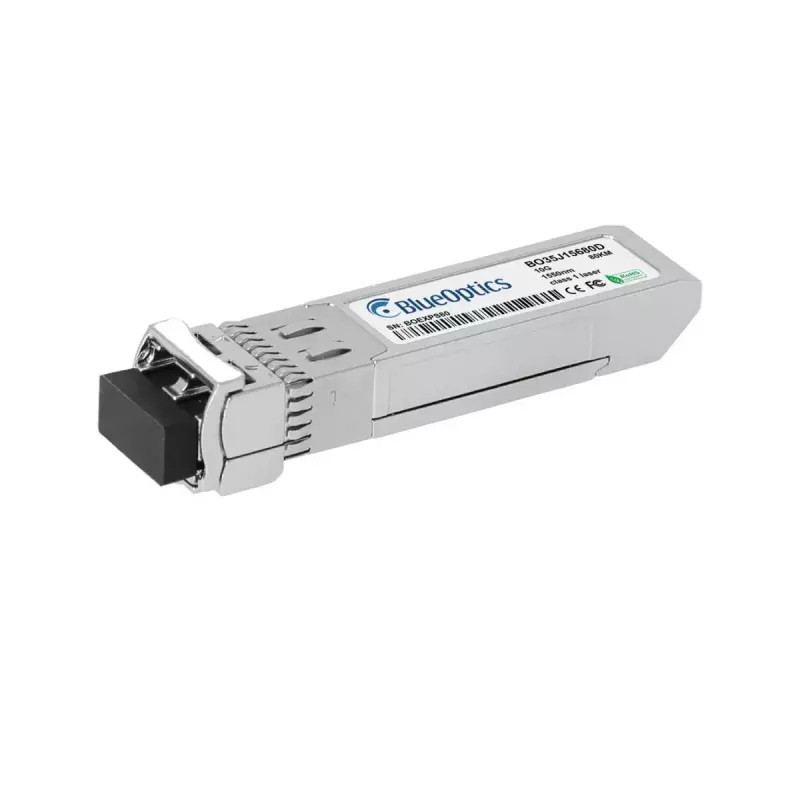

SFP siųstuvo-imtuvo modulis BlueOptics SFP-10G-ZR-PC-BO 10G 1550nm

„BlueOptics SFP-10G-ZR-PC-BO 10G 1550nm“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, sukurtas tolimojo ryšio didelės spartos optinėms linijoms. Jis palaiko maksimalų 10 Gbit/s duomenų perdavimo spartą vienmodžiu optiniu pluoštu, esant 1550 nm bangos ilgiui, naudoja LC dvipusę jungtį ir yra kompaktiškame metaliniame korpuse. Esant 3,3 V įėjimo įtampai ir lengvam konstrukcijai, šis modulis skirtas integruoti į tinklo įrangą, kuri priima SFP+ formos modulius ir reikalauja 10GBASE-ZR klasės našumo išplėstinio atstumo Ethernet ir kitiems optiniams protokolams.

Privalumai

Modulis užtikrina 10 Gbit/s spartą dideliais atstumais iki maždaug 10 km (nurodytas maksimalus perdavimo atstumas: 10000 m), išlaikant mažą formos faktorių ir nedidelį svorį. Jo metalinis korpusas suteikia mechaninį patvarumą ir terminį stabilumą. SFP+ sąsaja ir LC dvipusė jungtis atitinka bendruosius MSA standartus, o tai užtikrina platų suderinamumą su įrenginiais, leidžiančiais naudoti trečiųjų šalių SFP+ siųstuvus-imtuvus. Siųstuvas-imtuvas palaiko skaitmeninę diagnostiką (DDM/DOM), skirtą nuotoliniam parametrų, tokių kaip maitinimo įtampa, siuntimo ir priėmimo galia bei temperatūra, stebėjimui, kai naudojamas priimančioje aparatinėje įrangoje, kuri atveria šias funkcijas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite „BlueOptics SFP-10G-ZR-PC-BO“ į SFP+ lizdą suderinamoje tinklo įrangoje, kai priimantis įrenginys yra išjungtas, arba laikydamiesi gamintojo karštojo keitimo instrukcijų. Prijunkite vienmodžio pluošto kabelius su LC dvipusėmis jungtimis tarp siųstuvų-imtuvų, užtikrindami teisingą siuntimo/priėmimo orientaciją. Konfigūruokite linijos spartą ir protokolą prijungtuose įrenginiuose pagal tinklo reikalavimus (pvz., 10GBASE-ZR arba atitinkamą). Jei priimančioji sistema atveria DDM/DOM, įjunkite arba užklauskite diagnostikos sąsają, kad realiuoju laiku stebėtumėte parametrus, tokius kaip optinė galia ir temperatūra.

Rekomendacijos

Naudokite vienmodžio pluošto pataisos laidus ir LC dvipuses jungtis, pritaikytas 1550 nm bangos ilgiui, ir prieš diegimą patikrinkite pluošto slopinimą bei jungčių švarą. Įsitikinkite, kad tikslinė aparatinė įranga palaiko trečiųjų šalių SFP+ siųstuvus-imtuvus ir DDM/DOM funkcijas, jei reikia nuotolinės diagnostikos. Tolimojo ryšio linijoms patikrinkite optinės linijos biudžetą ir apsvarstykite galimybę naudoti tinkamus stiprintuvus arba dispersijos kompensavimą tik tada, kai tai būtina ir palaikoma tinklo konstrukcijos.
