SFP siųstuvo-imtuvo modulis BlueOptics SFP-10G-LR40-A-BO 10000 Mbit/s SFP+ 1310 nm

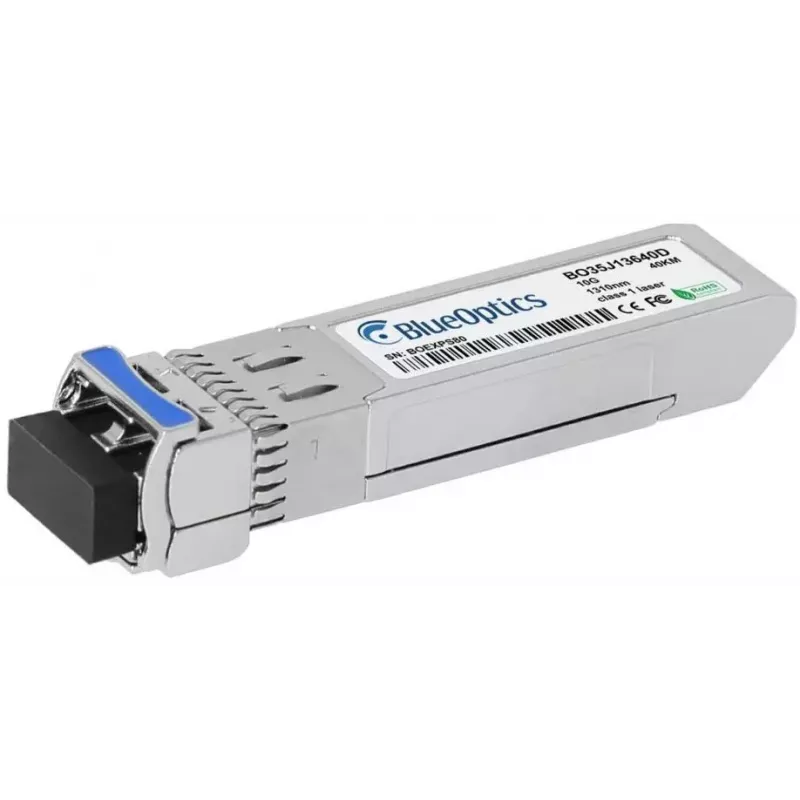

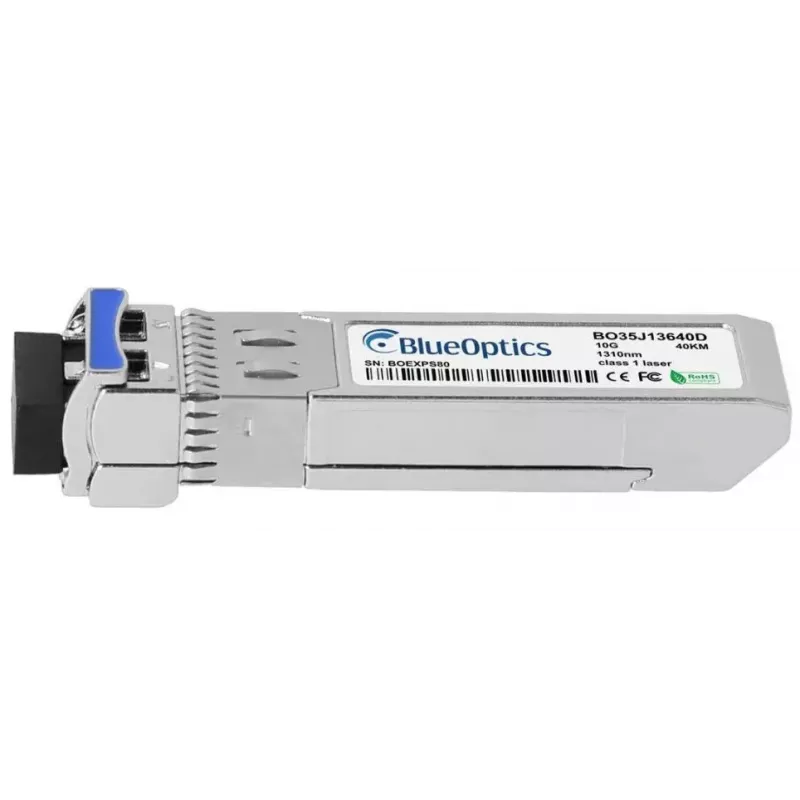

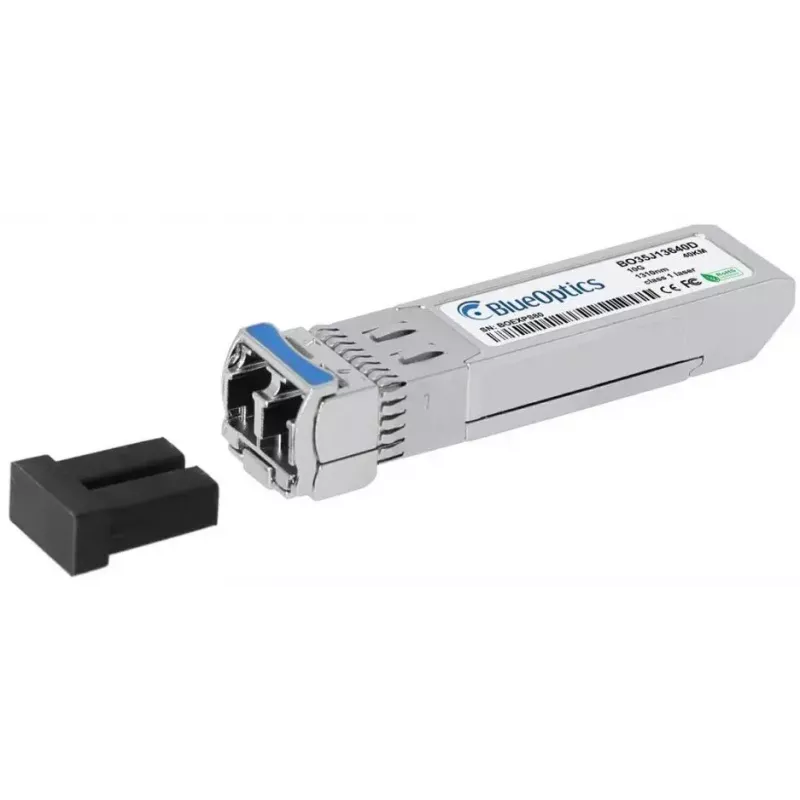

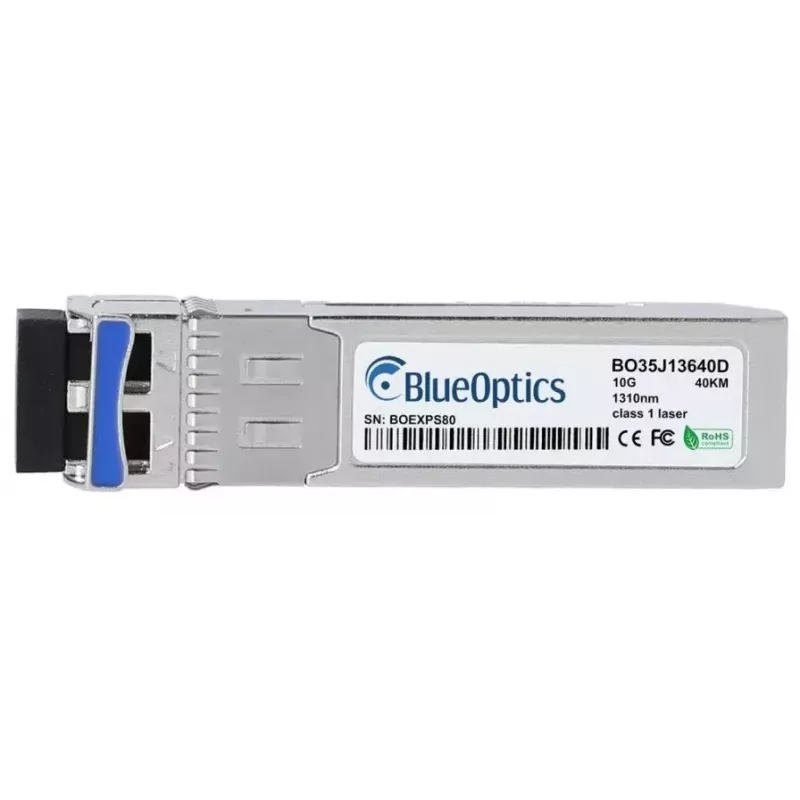

BlueOptics SFP-10G-LR40-A-BO yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas ilgų atstumų vienmodėms šviesolaidinėms jungtims. Jis palaiko iki 10 000 Mbit/s duomenų perdavimo spartą ir veikia 1310 nm bangos ilgiu. Modulis pagamintas metaliniame korpuse, yra labai mažų matmenų ir sveria apie 3 g, o darbui reikalingas 3,3 V maitinimas. Siųstuvas-imtuvas naudoja LC dvipusę sąsają ir atitinka MSA suderinamo SFP+ formos faktoriaus konvencijas, kad būtų lengvai integruojamas į suderinamą tinklo įrangą.

Privalumai

Modulis užtikrina patikimą tolimojo nuotolio optinį perdavimą, tinkamą Ethernet, Fibre Channel over Ethernet ir panašiems didelės spartos protokolams iki 10 Gbit/s. Jo kompaktiškas metalinis korpusas suteikia mechaninį patvarumą ir terminį stabilumą. SFP+ sąsaja ir standartinė LC dvipusė jungtis supaprastina montavimą ir keitimą komutatoriuose, maršrutizatoriuose ir saugojimo sistemose, kurios priima SFP+ optiką. Jei palaiko priimančioji aparatinė įranga, siųstuvas-imtuvas teikia skaitmeninę diagnostinę stebėseną, realiuoju laiku rodančią maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įsitikinkite, kad priimančiasis įrenginys palaiko SFP+ 10GBASE-ER/10G optinius modulius ir kad programinės įrangos ar tvarkyklių politika leidžia trečiųjų šalių siųstuvus-imtuvus. Įkiškite BlueOptics SFP-10G-LR40-A-BO į laisvą SFP+ lizdą, kol spragtelės, tada prijunkite LC dvipusius vienmodžius pataisos laidus prie siuntimo ir priėmimo prievadų. Įjunkite priimančiąjį įrenginį ir patikrinkite ryšio būseną per įrenginio valdymo sąsają. Jei yra ir palaiko priimančioji įranga, įjunkite skaitmeninę diagnostinę stebėseną (DDM/DOM), kad matytumėte realaus laiko optinius ir elektrinius parametrus trikčių šalinimui ir ryšio patikrai.

Rekomendacijos

Naudokite vienmodžius LC dvipusius šviesolaidinius kabelius, pritaikytus reikiamam atstumui, ir venkite staigių lenkimų ar aštrių įlinkių. Patikrinkite suderinamumą su įrangos gamintojo palaikomų siųstuvų-imtuvų sąrašu ir patvirtinkite DDM/DOM palaikymą priimančiojoje įrangoje, kad galėtumėte gauti stebėjimo duomenis. Siekiant optimalaus tolimojo veikimo, naudokite aukštos kokybės šviesolaidinius pataisos laidus ir, jei taikoma, prieš pradedant eksploataciją patikrinkite ryšį tinkamais optiniais galios matuokliais ir klaidų lygio testavimo įrankiais.
