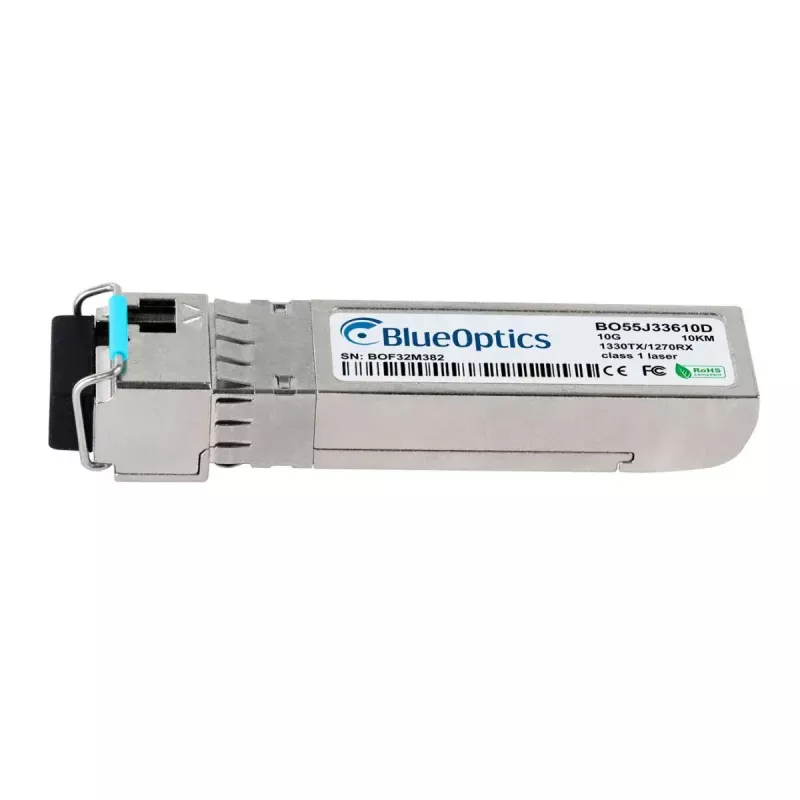

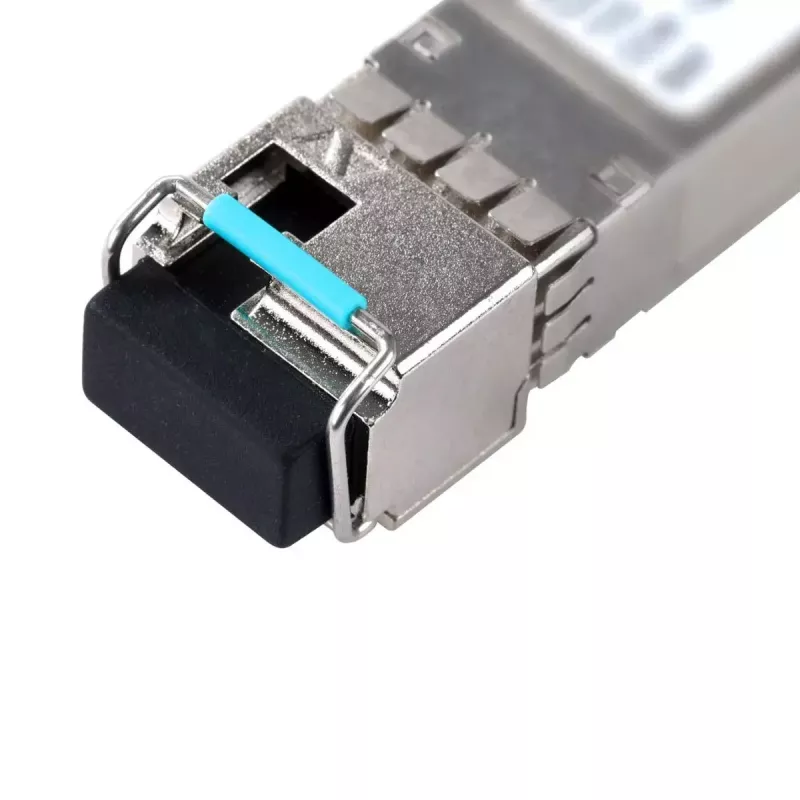

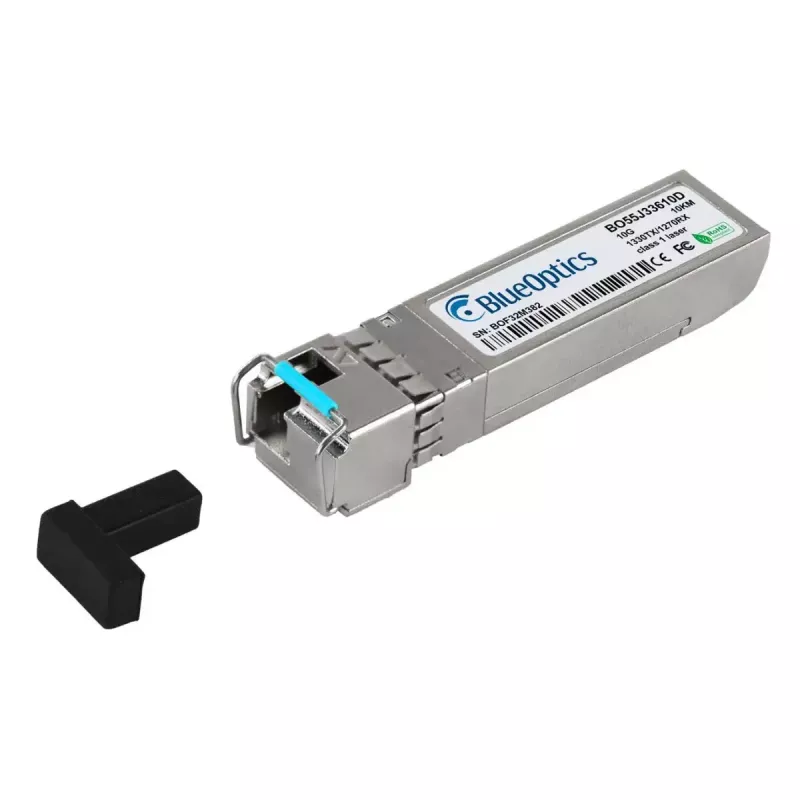

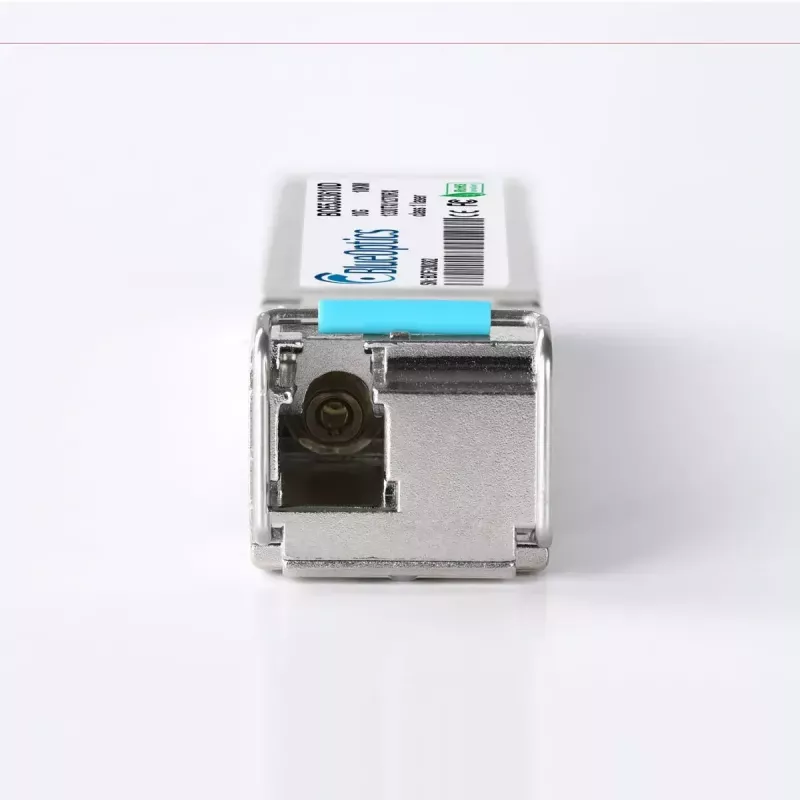

SFP siųstuvo-imtuvo modulis BlueOptics SFP-10G-BXD-I-BO Šviesolaidinis SFP+ 10000 m

„BlueOptics“ SFP-10G-BXD-I-BO yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas vienmodėms linijoms iki 10 000 m. Įdėtas į aliuminio korpusą ir sveriantis apie 20 g, šis modulis siūlo kompaktišką, su MSA suderinamą SFP+ formos faktorių su LC simplex optine sąsaja 10 Gbit/s programoms. Siųstuvas-imtuvas įgyvendina dvikryptį 10GBASE-BX-D veikimą su atskirais siuntimo ir priėmimo bangos ilgiais vieno pluošto veikimui ir palaiko skaitmeninį diagnostinį stebėjimą, skirtą realaus laiko optinių parametrų būsenai, kai prijungtas prie suderinamos priimančiosios įrangos.

Privalumai

Šis „BlueOptics“ SFP+ siųstuvas-imtuvas yra suderinamas su MSA reikalavimus atitinkančiais SFP+ prievadais ir skirtas patikimoms ilgo nuotolio vienmodėms šviesolaidinėms linijoms. Aliuminis korpusas užtikrina mechaninį patvarumą, o modulis išlieka lengvas. Integruota skaitmeninė diagnostika (DDM/DOM) leidžia nuotoliniu būdu stebėti maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, kai palaiko priimančiasis įrenginys. Siųstuvas-imtuvas palaiko standartinį 10GBASE eternetą ir kitus didelės spartos protokolus per šviesolaidį.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP-10G-BXD-I-BO į laisvą SFP+ lizdą suderinamame komutatoriuje, maršrutizatoriuje ar atminties įrenginyje, vadovaudamiesi priimančiojo įrenginio gamintojo diegimo instrukcijomis. Prijunkite LC simplex vienmodį šviesolaidinį pataisymo laidą prie modulio LC jungties ir užtikrinkite teisingą poliškumą BiDi veikimui (suderinkite Tx ir Rx bangos ilgius tolimajame gale). Patikrinkite linijos būseną per priimančiąjį įrenginį; jei palaikoma, naudokite priimančiojo įrenginio valdymo sąsają DDM/DOM parametrams nuskaityti nuolatiniam stebėjimui. Imkitės siųstuvo-imtuvo ir šviesolaidžių jungčių laikydami už korpuso ir jungčių apsaugų, kad išvengtumėte užteršimo ar pažeidimų.

Rekomendacijos

Norint pasiekti optimalų veikimą, naudokite kokybišką vienmodį šviesolaidį ir LC pataisymo laidus, palaikykite švarias optines jungtis ir patvirtinkite priimančiojo įrenginio suderinamumą su SFP+ moduliais ir DDM/DOM palaikymu. Ilgo nuotolio linijoms patikrinkite nuostolių biudžetą ir naudokite tinkamus šviesolaidžių infrastruktūros komponentus. Laikykitės ESD atsargumo priemonių dirbdami su moduliu ir laikykite siųstuvus-imtuvus su apsauginiais gaubteliais, kai jie nenaudojami.
