SFP siųstuvo-imtuvo modulis BlueOptics SFP-10G-BX40-D-BO 10000 Mbit/s SFP+

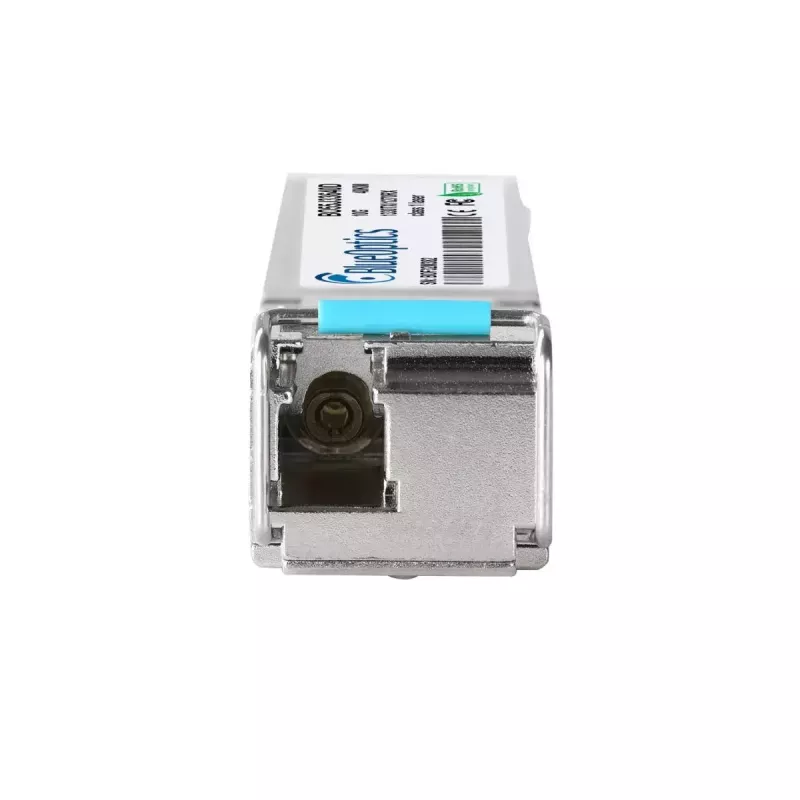

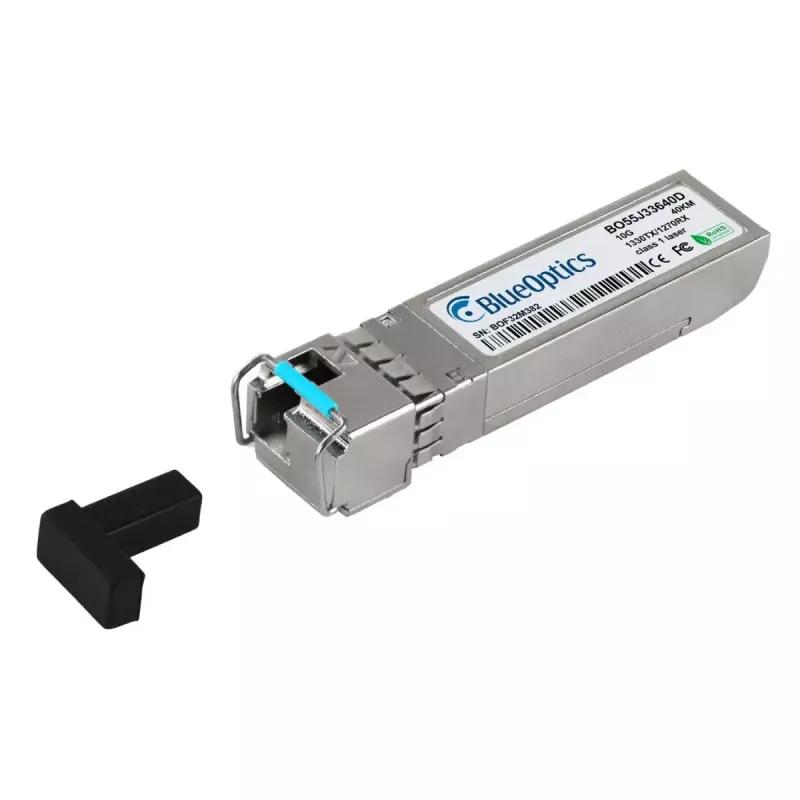

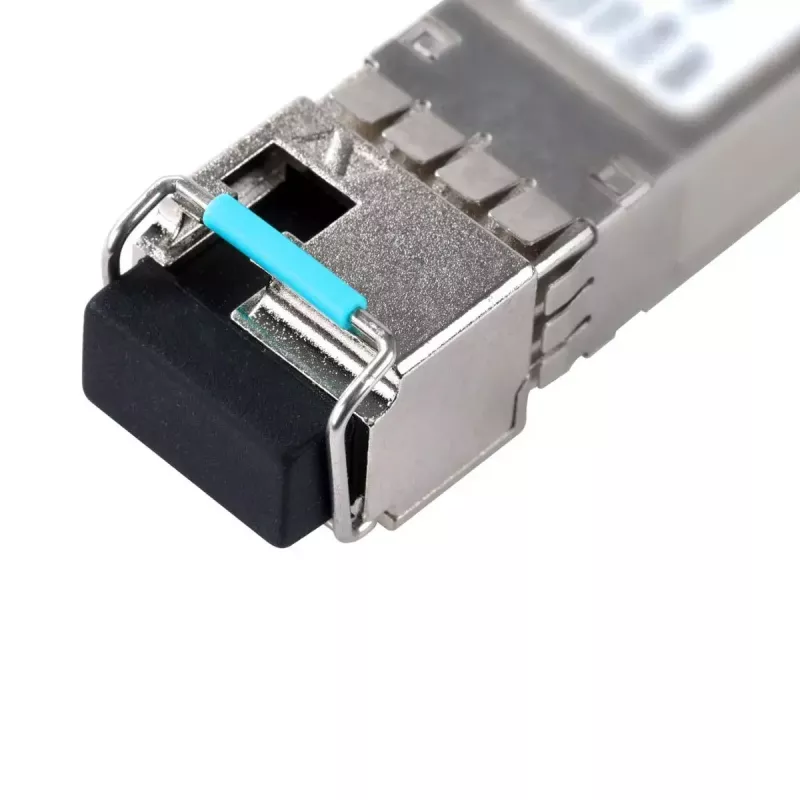

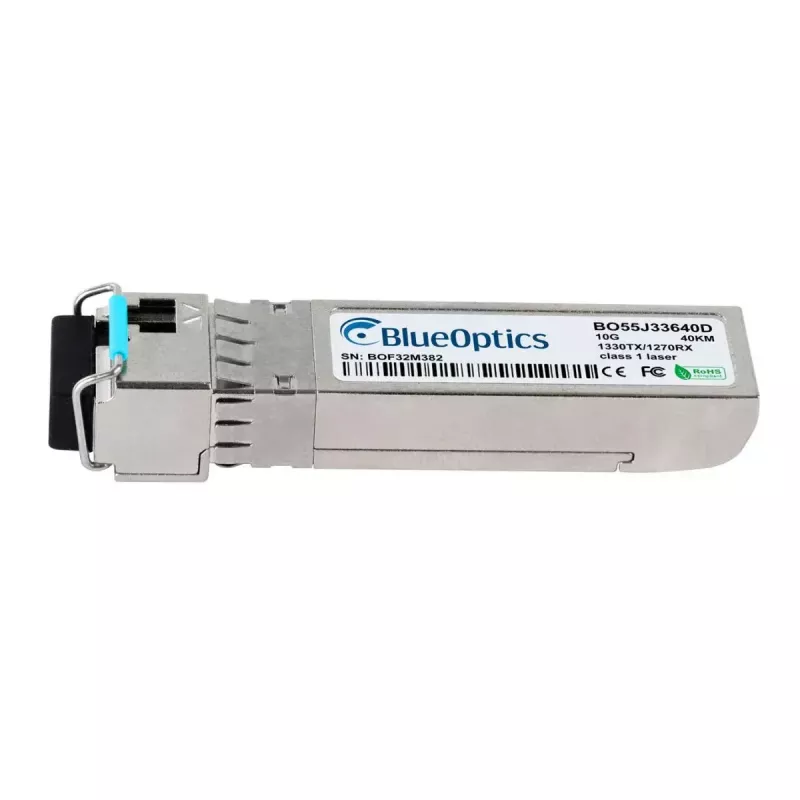

BlueOptics SFP-10G-BX40-D-BO yra šviesolaidinis SFP+ siųstuvo-imtuvo modulis, sukurtas 10 Gbit/s tinklo jungtims vienmodžiu šviesolaidžiu. Įdėtas į sidabrinį metalinį korpusą ir sveriantis maždaug 20 g, šis modulis palaiko maksimalią 10000 Mbit/s duomenų perdavimo spartą ir ryšio atstumą iki 40000 m. Jis naudoja SFP+ šviesolaidžio jungties formatą ir jam reikia 3,3 V maitinimo. Siųstuvas-imtuvas įgyvendina dvikryptę 10GBASE-BX-D optinę sąsają su atskirais siųstuvo ir imtuvo bangos ilgiais, tinkamą tolimojo ryšio vienmodžiam perdavimui.

Privalumai

Modulis atitinka MSA suderinamus SFP+ mechaninius ir elektrinius standartus ir tinka kaip suderinamas pakaitalas sistemose, palaikančiose 10GBASE-BX-D SFP+ siųstuvus-imtuvus. Jo metalinis korpusas užtikrina mechaninį patikimumą ir šilumos laidumą stabilam darbui, o SFP+ formato koeficientas leidžia karštai prijungti prie suderinamų prievadų. Palaikymas tolimojo ryšio iki 40 km ir lengva konstrukcija daro modulį tinkamą tankiems tinklo diegimams, kur erdvė ir svoris yra svarbūs.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite siųstuvą-imtuvą į suderinamo tinklo įrenginio SFP+ lizdą, kol įrenginys įjungtas, vadovaudamiesi pardavėjo instrukcijomis karštai prijungiamiems moduliams. Prijunkite vienmodį LC pataisos laidą, sukonfigūruotą dvikrypčiam (BX) naudojimui, tarp šio modulio ir atitinkamo nuotolinio siųstuvo-imtuvo. Patikrinkite, ar tinklo įranga atpažįsta modulį ir ar jungties parametrai (greitis ir dvipusiškumas) derasi prie 10 Gbit/s. Jei taikoma, patvirtinkite, kad pagrindinė aparatinė įranga palaiko 10GBASE-BX-D ir modulio skaitmenines diagnostikos funkcijas.

Rekomendacijos

Prieš diegdami užtikrinkite suderinamumą su pagrindiniu įrenginiu, naudokite vienmodžius LC pataisos laidus, skirtus dvikryptėms BX jungtims, ir patikrinkite šviesolaidžio poliškumą bei jungties švarą. Jei yra, įjunkite ir stebėkite skaitmeninės diagnostikos (DDM/DOM) funkciją palaikomoje aparatinėje įrangoje, kad patikrintumėte maitinimo įtampą, lazerio poslinkio srovę, siuntimo/gavimo galią ir modulio temperatūrą prevencinei priežiūrai.
