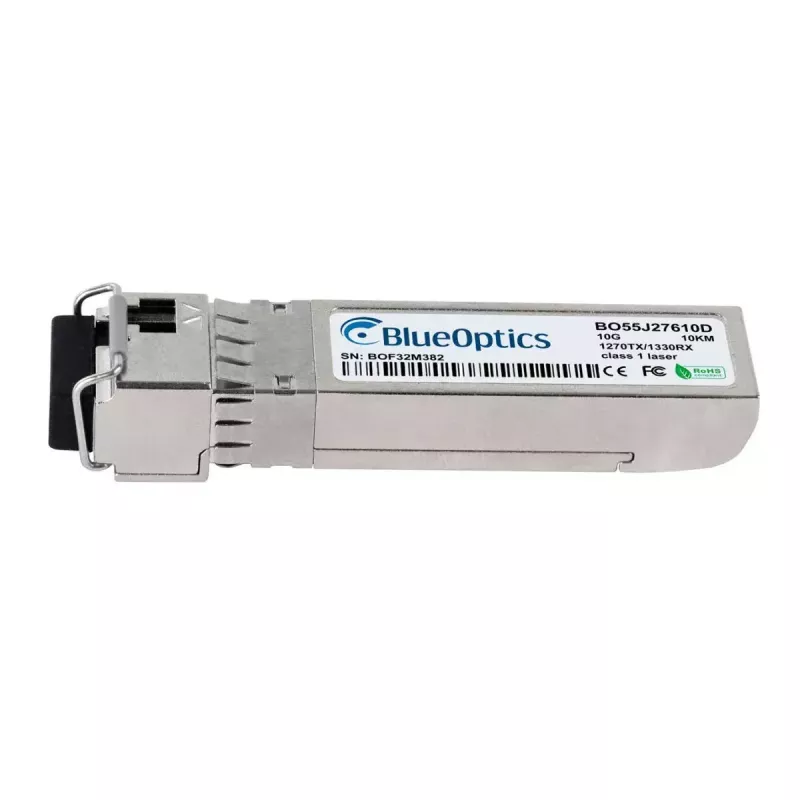

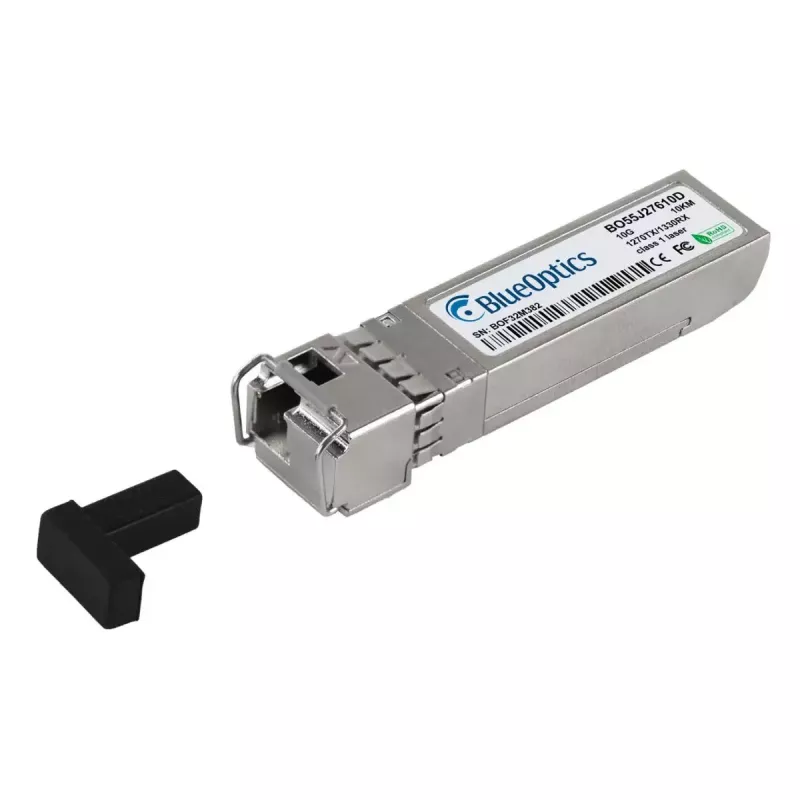

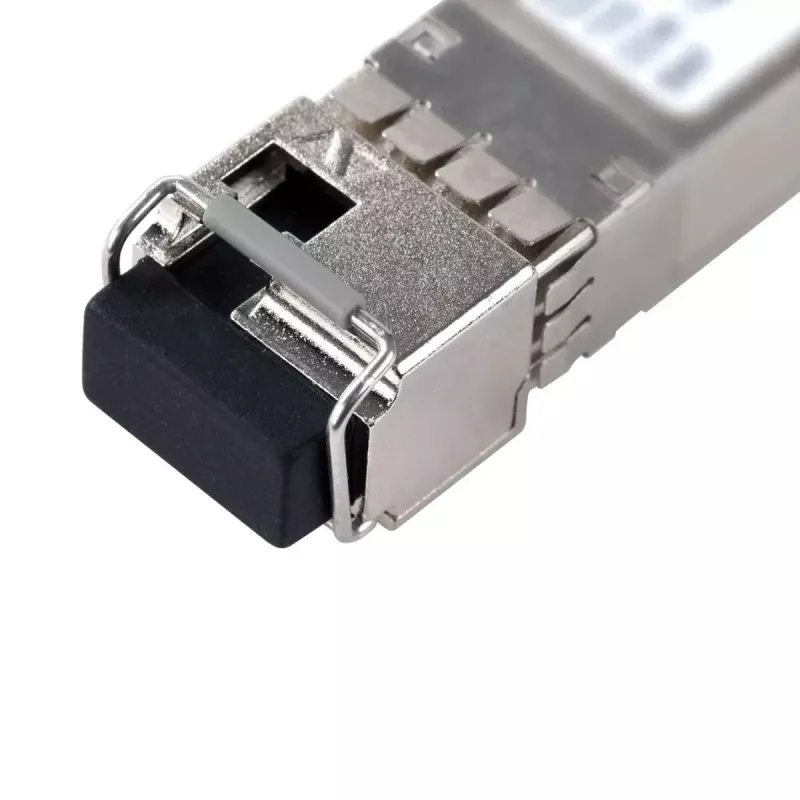

SFP siųstuvo-imtuvo modulis BlueOptics SFP-10G-BX10-U-CM-BO 10000 Mbit/s

BlueOptics SFP-10G-BX10-U-CM-BO – tai šviesolaidinis SFP+ siųstuvo-imtuvo modulis, skirtas 10 Gbit/s optinėms jungtims. Jis yra sidabriniame metaliniame korpuse, sveria 20 g ir veikia maitinamas 3,3 V įtampa. Modulis įgyvendina dvikryptę 10GBASE-BX-U jungtį naudojant LC simplex jungtis per vienmodį šviesolaidį su atskirais siuntimo ir priėmimo bangos ilgiais, skirtais veikimui vienu šviesolaidžiu. Siųstuvas-imtuvas palaiko standartines SFP+ sąsajas ir yra skirtas naudoti tinklo įrangoje, kuri priima MSA suderinamus SFP+ modulius.

Privalumai

Modulis siūlo kompaktišką MSA atitinkantį SFP+ formos faktorių, kuris palaiko iki 10 000 Mbit/s duomenų perdavimo spartą ir vienmodžio šviesolaidžio perdavimą, leidžiantį užmegzti tolimojo veikimo jungtis. Jo metalinis korpusas užtikrina mechaninį patikimumą ir elektromagnetinį ekranavimą, o žema 3,3 V darbinė įtampa garantuoja suderinamumą su įprastais jungiklių ir maršrutizatorių prievadais. Siųstuvo-imtuvo LC simplex sąsaja ir dvikryptis veikimas vienu šviesolaidžiu sumažina šviesolaidinių kabelių poreikį, lyginant su dviejų šviesolaidžių sprendimais.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP-10G-BX10-U-CM-BO modulį į suderinamą SFP+ lizdą jungiklyje, maršrutizatoriuje arba duomenų saugojimo įrenginyje, užtikrindami tinkamą išlyginimą, kol jis užsifiksuos. Prijunkite LC simplex vienmodžio šviesolaidžio komutacinį kabelį tarp šio siųstuvo-imtuvo ir nuotolinio siųstuvo-imtuvo; atkreipkite dėmesį į siuntimo ir priėmimo prievadų orientaciją, kad atitiktų vieno šviesolaidžio dvikrypčius bangos ilgius. Patikrinkite, ar pagrindinis įrenginys atpažįsta modulį ir ar prievado nustatymai (sparta / automatinis derėjimas) atitinka tinklo reikalavimus. Jei pagrindinis įrenginys palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), įjunkite arba užklauskite jos, kad gautumėte realaus laiko būseną, pvz., maitinimo įtampą, lazerio poslinkio srovę, optinę galią ir temperatūrą.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC simplex pataisos laidus ir tinkamai elkitės su šviesolaidžiu, kad užtikrintumėte numatomą veikimo nuotolį ir signalo vientisumą. Prieš pasikliaudami diagnostiniais duomenimis, patvirtinkite DDM/DOM palaikymą pagrindiniame įrenginyje. Vykdykite gamintojo nurodymus dėl įdėjimo / išėmimo ir laikykitės elektrostatinės iškrovos atsargumo priemonių dirbdami su siųstuvu-imtuvu.
