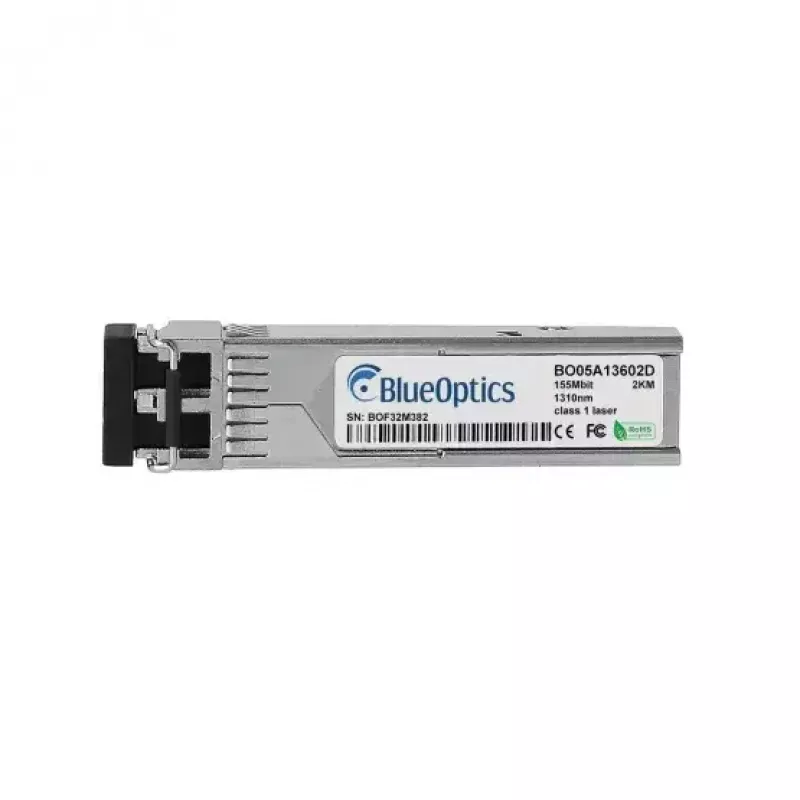

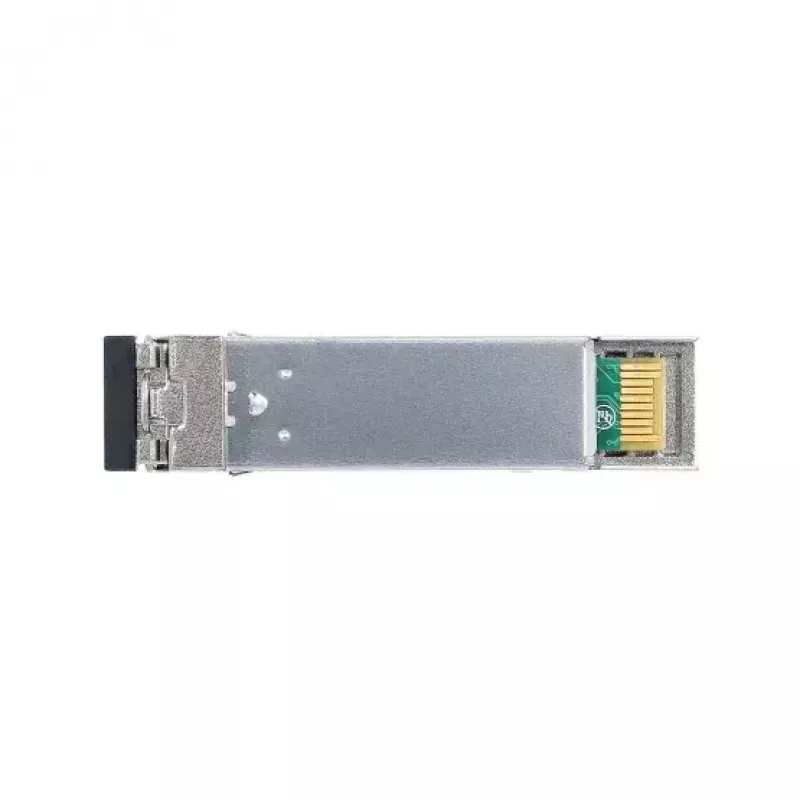

SFP siųstuvo-imtuvo modulis BlueOptics ONS-SI-155-L1=-BO 155 Mbit/s 1310 nm

BlueOptics ONS-SI-155-L1=-BO yra SFP siųstuvo-imtuvo modulis, skirtas šviesolaidinėms jungtims, kurių didžiausia duomenų perdavimo sparta yra 155 Mbit/s, o veikimo bangos ilgis – 1310 nm. Modulis atitinka MSA SFP formos faktoriaus standartus ir užtikrina LC Duplex jungiamumą vienu metu perduoti ir priimti atskiromis skaidulomis. Pagamintas iš patikimų tiekėjų komponentų ir sertifikuotas pagal CE, FCC ir RoHS standartus, jis skirtas patikimam naudojimui įprastoje tinklo įrangoje, palaikančioje 100BASE-FX SFP modulius.

Privalumai

Modulis užtikrina stabilų optinį perdavimą 1310 nm bangos ilgiu su SFP sąsaja, suderinama su daugeliu gamintojų platformų. Jis palaiko skaitmeninį diagnostikos stebėjimą (DDM/DOM), leidžiantį realiuoju laiku gauti įtampos, temperatūros, lazerio poslinkio ir optinės galios ataskaitas, kai priimančioji įranga suteikia šias funkcijas. Kompaktiškas SFP formos faktorius ir LC Duplex jungtis supaprastina montavimą ir keitimą komutatoriuose, maršrutizatoriuose ir kituose tinklo įrenginiuose. Produktas sukurtas ir išbandytas pagal MSA sąveikumo gaires ir atitinka CE, FCC bei RoHS reikalavimus, todėl užtikrina nuspėjamą veikimą ir reglamentų laikymąsi.

Tinka

• 100BASE-FX šviesolaidinėms jungtims įmonių ir miestelių tinkluose
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų
• Daugiamodėms skaidulų linijoms, kurioms reikalingi 1310 nm optiniai siųstuvai-imtuvai
• Tinklo įrangai, kuriai reikia SFP moduliškumo ir LC Duplex jungčių

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas prijungiamas formos faktorius)
• Duomenų perdavimo sparta: iki 155 Mbit/s
• Bangos ilgis: 1310 nm (perdavimo ir priėmimo)
• Jungties tipas: LC Duplex
• Vidutinis laikas tarp gedimų (MTBF): 3 000 000 valandų
• Spalva: sidabrinė; svoris: apie 0,02 kg
• Standartai: sukurtas pagal MSA SFP mechanines ir elektrines gaires

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į suderinamo tinklo įrenginio SFP prievadą, kai įrenginys įjungtas, arba pagal priimančiosios įrangos gamintojo nurodymus. Prijunkite LC Duplex pluošto pataisos laidus: modulio perdavimo (Tx) prievadas jungiamas prie nuotolinio modulio priėmimo (Rx) prievado ir atvirkščiai. Jei priimančioji įranga palaiko skaitmeninį diagnostikos stebėjimą, įjunkite arba užklauskite DDM funkcijas per įrangos valdymo sąsają, kad nuskaitytumėte parametrus, pvz., optinę galią ir temperatūrą. Dėl programinės aparatinės įrangos suderinamumo ir palaikomų jungčių konfigūracijų vadovaukitės priimančiosios įrangos gamintojo instrukcijomis.

Rekomendacijos

Naudokite daugiamodžius šviesolaidinius kabelius, tinkamus 1310 nm perdavimui, ir užtikrinkite teisingą LC Duplex jungčių poliškumą. Patikrinkite suderinamumą su konkrečiu tinklo įrenginio modeliu ir, kai įmanoma, naudokite gamintojo patvirtintas arba išbandytas programinės įrangos versijas, kad pasiektumėte visas funkcijas, įskaitant DDM. Nenaudojamus modulius laikykite antistatinėje pakuotėje ir saugokite šviesolaidžių jungtis nuo dulkių ar pažeidimų, kad išlaikytumėte optines savybes.
