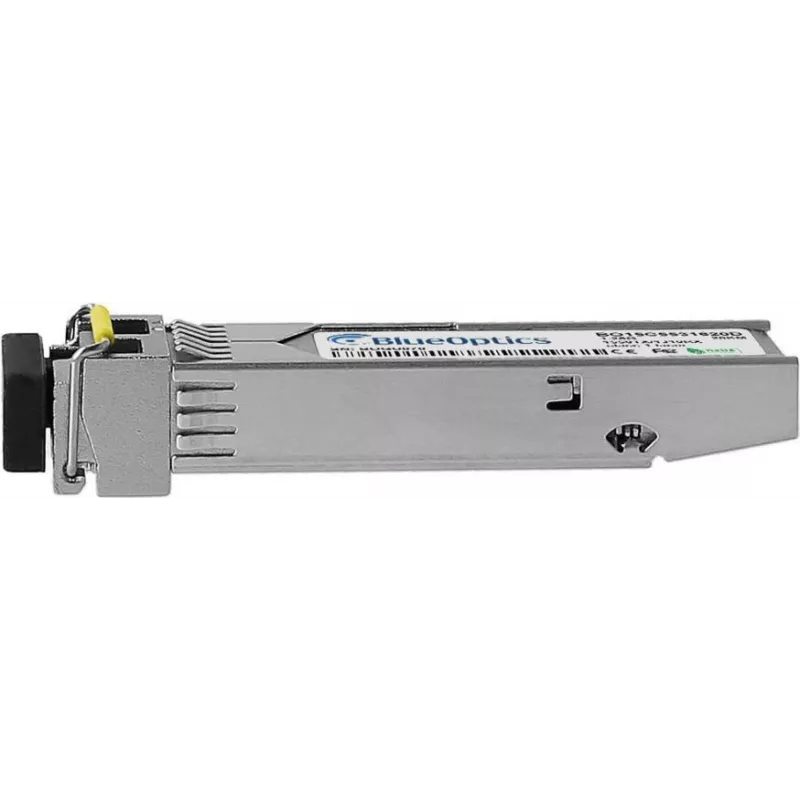

SFP siųstuvo-imtuvo modulis BlueOptics MG-1000PD1 V2-BO 1250 Mbit/s

BlueOptics MG-1000PD1 V2-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 1000BASE-BX-D taikymams, užtikrinantis didžiausią 1250 Mbit/s duomenų perdavimo spartą. Modulis naudoja LC simpleksinę šviesolaidinę jungtį vienmodėms jungtims ir palaiko optinį perdavimą iki 20 000 m atstumu. Sidabrinės spalvos ir sveriantis apie 20 g, šis kompaktiškas siųstuvas-imtuvas skirtas naudoti tinklo įrangoje, kuri priima MSA suderinamus SFP modulius ir palaiko 1000BASE-BX-D signalizaciją.

Privalumai

Modulis užtikrina stabilią 1,25 Gbit/s linijos spartą Gigabit Ethernet ir panašioms programoms, išlaikant mažą formos faktorių, tinkantį standartiniams SFP prievadams. Sukurtas pagal MSA fizinės sąsajos standartus, jis siūlo suderinamumą su atitinkamais SFP prievadais ir tinka tolimojo ryšio vienmodėms jungtims iki 20 km. LC simpleksinė jungtis ir vieno pluošto BX-D konstrukcija leidžia vienu metu perduoti ir priimti vienu pluoštu, naudojant skirtingus bangos ilgius.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite BlueOptics SFP modulį į laisvą SFP prievadą komutatoriuje, maršrutizatoriuje ar kitame suderinamame tinklo įrenginyje, kai įrenginys išjungtas, arba laikydamiesi įrenginio gamintojo karšto keitimo procedūros. Prijunkite tinkamą vienmodį LC komutacinį kabelį tarp siųstuvų-imtuvų kiekviename gale, užtikrindami teisingą LC simpleksinių jungčių orientaciją ir patikrindami, ar nuotolinis siųstuvas-imtuvas naudoja papildomą BX-D bangos ilgio porą. Patvirtinkite ryšio būseną pagrindiniame įrenginyje ir, jei yra, įjunkite skaitmeninį diagnostikos stebėjimą (DDM/DOM) pagrindiniame įrenginyje, kad būtų galima nuskaityti optinius parametrus, jei palaikoma.

Rekomendacijos

Naudokite vienmodžius šviesolaidinius pataisos laidus ir užtikrinkite, kad abiejuose galuose būtų naudojami suderinami BX-D siųstuvai-imtuvai (viena pusė perduoda 1310 nm, o kita priima 1550 nm) tinkamam vieno pluošto veikimui. Patikrinkite pagrindinio įrenginio suderinamumą su MSA atitinkančiais trečiųjų šalių SFP moduliais ir įjunkite DDM/DOM palaikymą pagrindinėje sistemoje, kad būtų galima stebėti realaus laiko optinius parametrus, kai yra.
