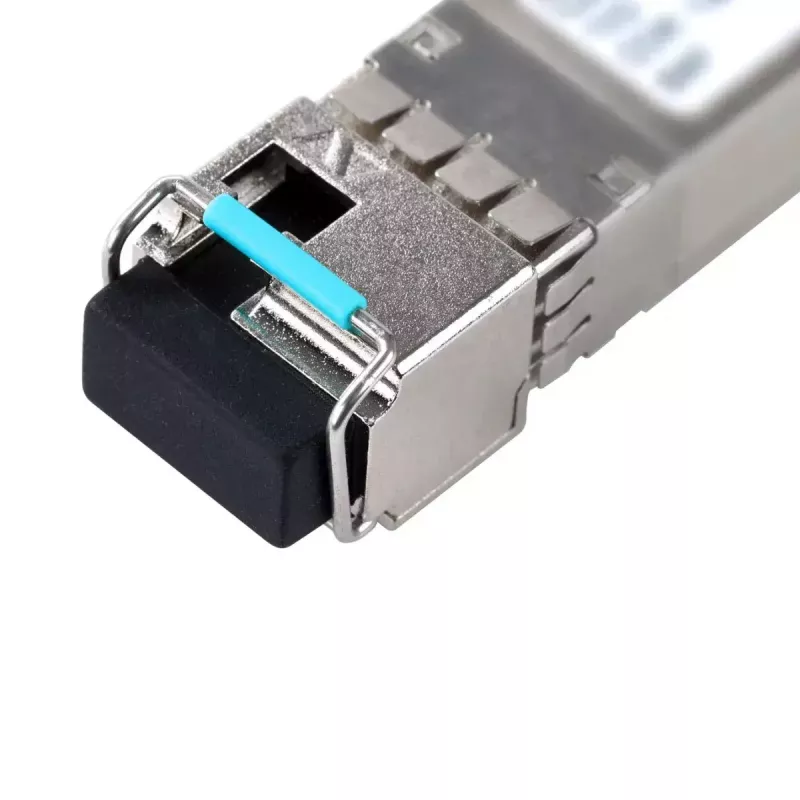

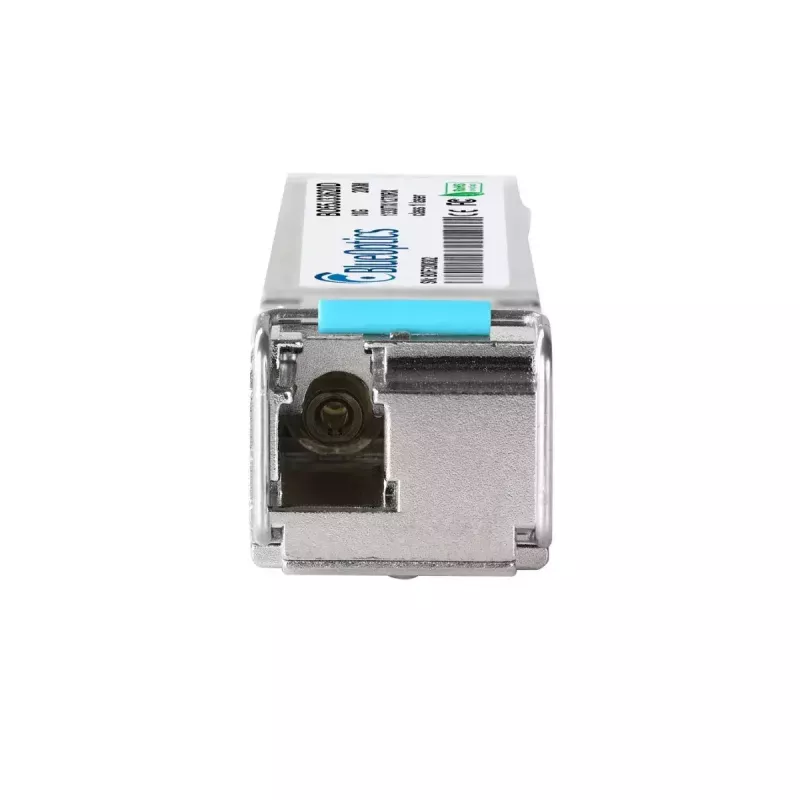

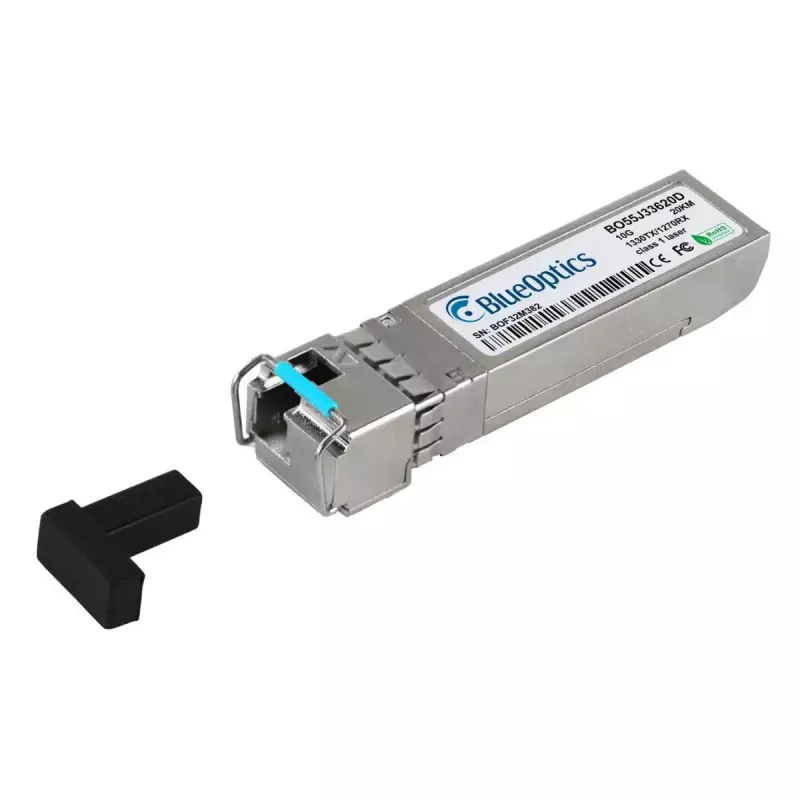

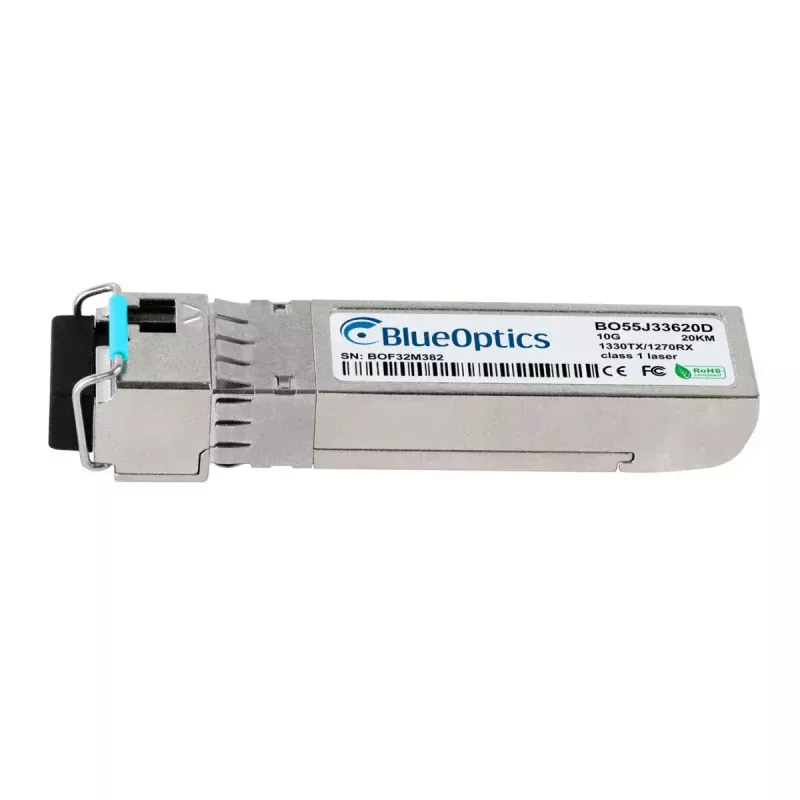

SFP+ siųstuvo-imtuvo modulis BlueOptics ISFP-10GBX-D-1330-20-BO 10000 Mbit/s

„BlueOptics ISFP-10GBX-D-1330-20-BO“ yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, sukurtas 10 Gbit/s optinėms jungtims. Jis įgyvendina 10GBASE-BX-D vieno pluošto veikimą su LC simplex jungtimi ir atskiria siuntimo (1330 nm) bei priėmimo (1270 nm) bangos ilgius, kad būtų užtikrintas vienalaikis dvipusis ryšys vienu pluoštu. Sukurtas pagal MSA formos faktoriaus specifikacijas, modulis yra suderinamas su įprastomis aparatinės įrangos platformomis, priimančiomis SFP+ siųstuvus-imtuvus, ir užtikrina apie 3 000 000 valandų MTBF. Kompaktiškas, sidabro spalvos modulis sveria apie 20 g ir yra skirtas naudoti komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kituose tinklo įrenginiuose, palaikančiuose 10GBASE-BX-D optiką.

Privalumai

Modulis siūlo standartizuotą SFP+ formos faktorių ir LC simplex sąsają, kad būtų lengva įdiegti ir užtikrinti sąveiką tarp MSA reikalavimus atitinkančios įrangos. Jis palaiko 10 Gbit/s duomenų perdavimo spartą ir naudoja atskirus siuntimo bei priėmimo bangos ilgius, kad būtų galima perduoti dvipusį ryšį vienu pluoštu, taip sumažinant pluošto kabelių poreikį. Integruota skaitmeninė diagnostika (DDM/DOM) teikia realaus laiko maitinimo įtampos, lazerio poslinkio srovės, optinės išvesties/įvesties galios ir temperatūros stebėjimą, siekiant padėti atlikti techninę priežiūrą ir trikčių šalinimą. Modulis pagamintas naudojant žinomų gamintojų komponentus ir yra išbandytas dėl suderinamumo, kad būtų pasiektas ilgesnis tarnavimo laikas ir didelis prieinamumas.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į suderinamo komutatoriaus, maršrutizatoriaus ar kito tinklo įrenginio SFP+ lizdą, kai pagrindinis prievadas yra išjungtas, arba vadovaudamiesi įrenginio gamintojo karštojo keitimo gairėmis. Prijunkite LC simplex komutacinį kabelį, atitinkantį vieno pluošto dvipusio (BX-D) topologiją, prie modulio, užtikrindami, kad siuntimo ir priėmimo galai būtų tinkamai suderinti tarp siųstuvų-imtuvų. Patikrinkite ryšio būseną ir suderinkite greitį pagrindiniame įrenginyje. Jei reikia, įjunkite ir nuskaitykite DDM/DOM reikšmes iš pagrindinio valdymo sąsajos, kad stebėtumėte optinę galią, įtampą ir temperatūrą.

Rekomendacijos

Naudokite MSA reikalavimus atitinkančius LC simplex vieno pluošto komutacinius kabelius ir užtikrinkite, kad nuotolinis siųstuvas-imtuvas palaiko papildomus bangos ilgius (1270 nm / 1330 nm) BX-D veikimui. Patvirtinkite DDM/DOM palaikymą pagrindiniame įrenginyje, jei reikia realaus laiko diagnostikos, ir laikykitės ESD atsargumo priemonių tvarkant. Siekiant ilgesnio prieinamumo, diekite aplinkoje, atitinkančioje gamintojo nurodytas temperatūros ir galios ribas, ir periodiškai tikrinkite optinę galią naudodami DDM/DOM rodmenis.
