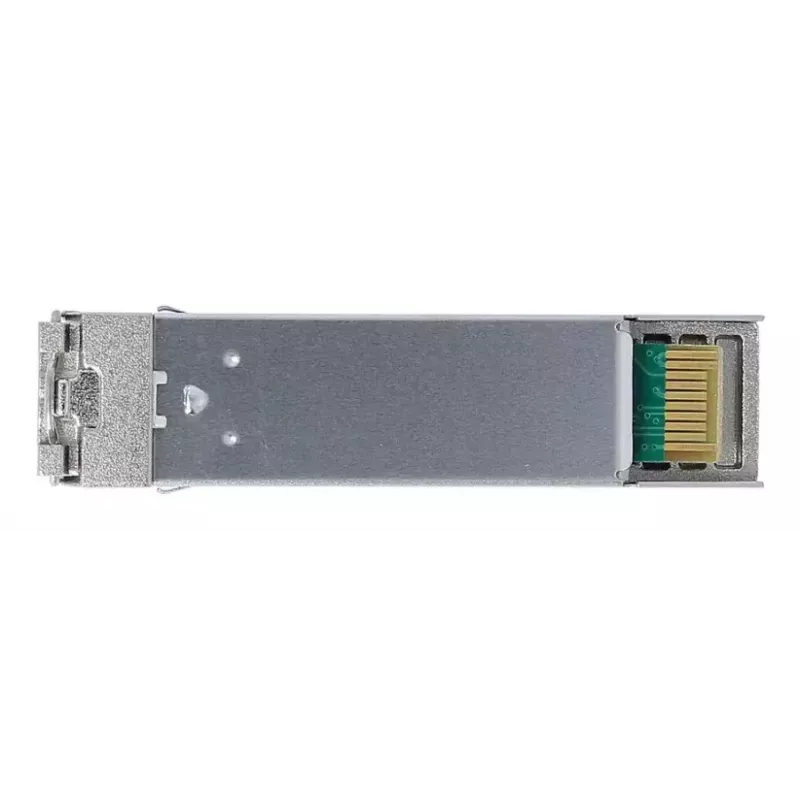

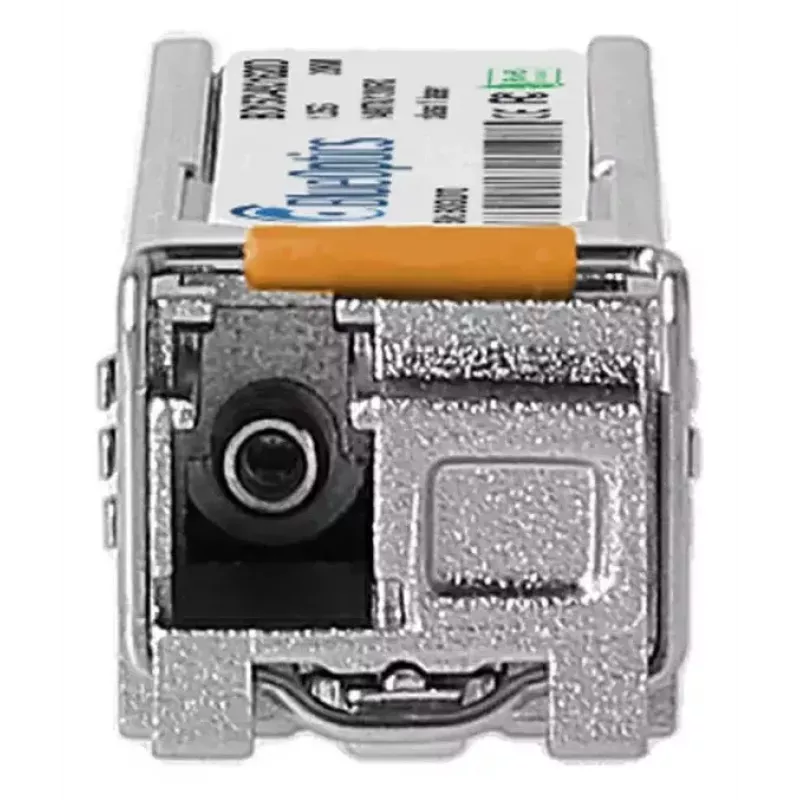

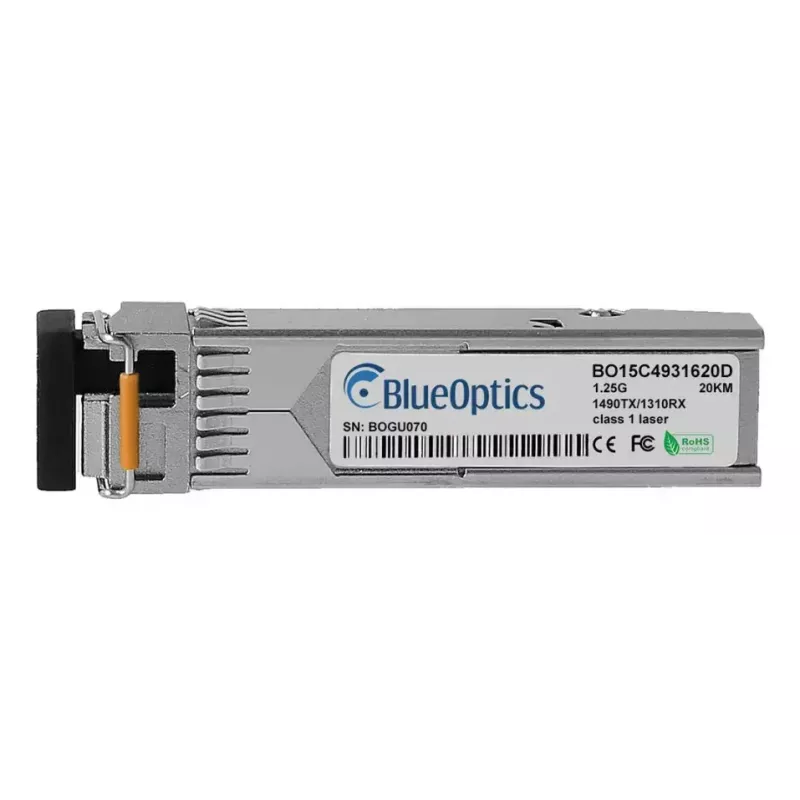

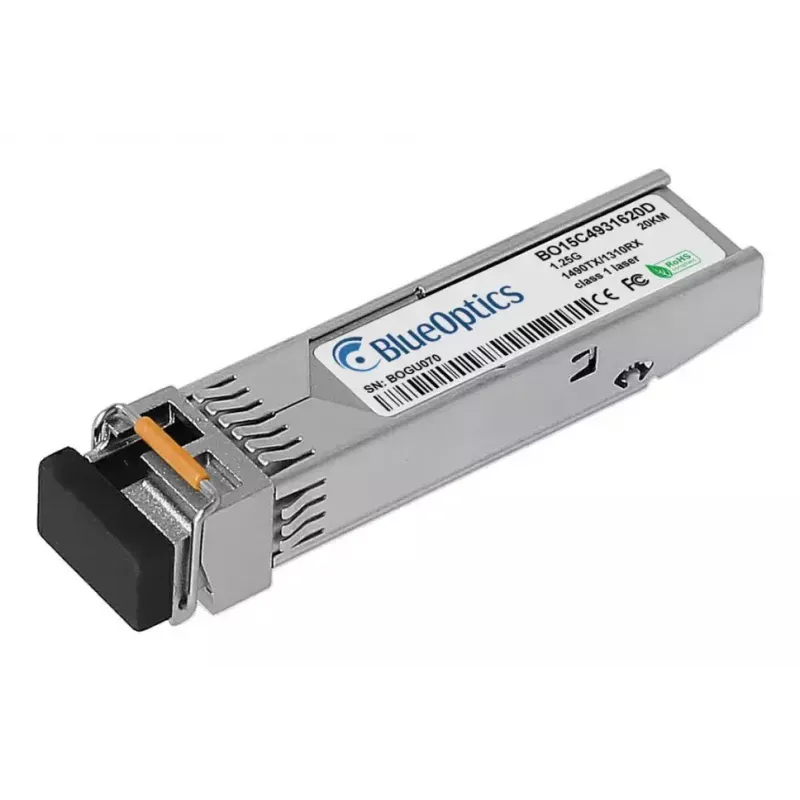

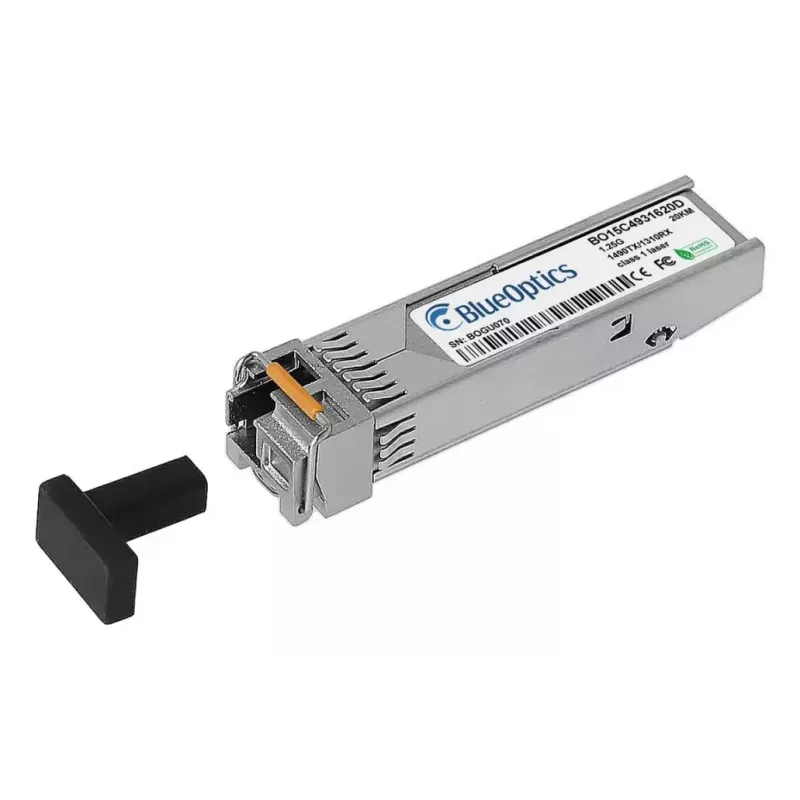

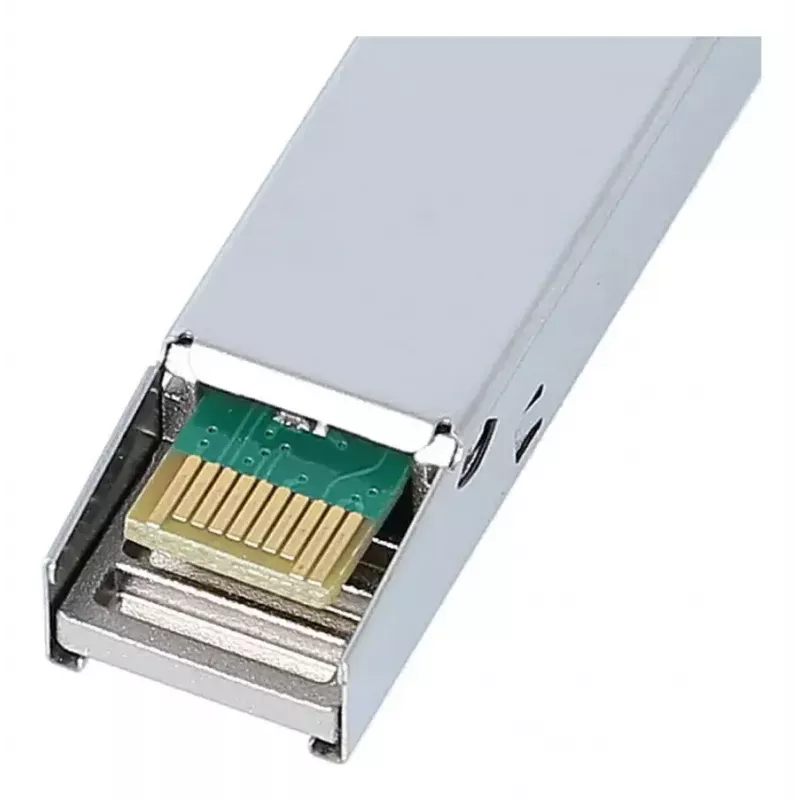

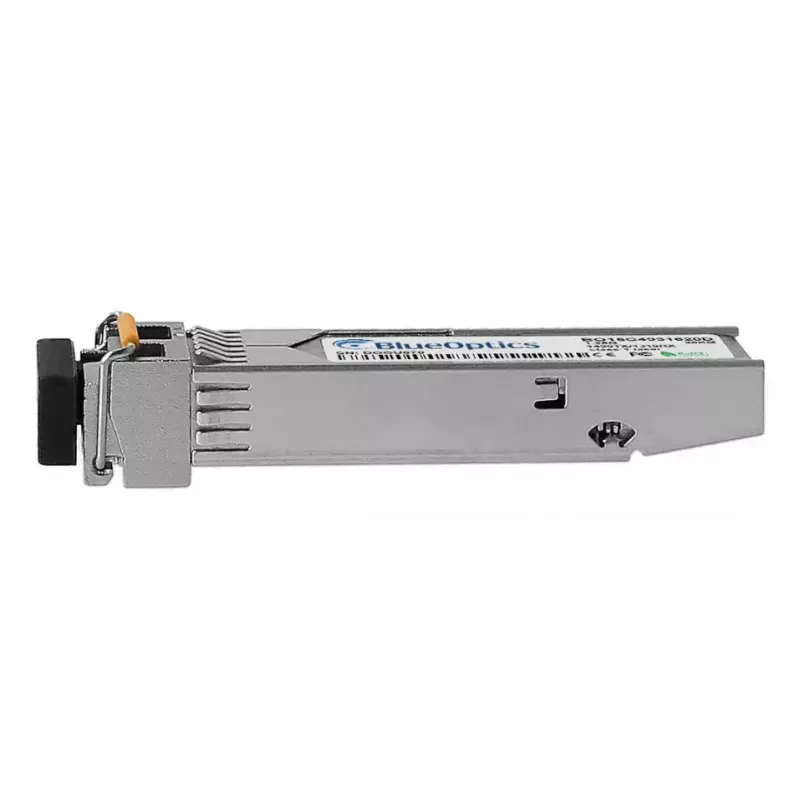

SFP siųstuvo-imtuvo modulis BlueOptics H-BX20-SFP/A-D-BO 1250 Mbit/s

„BlueOptics H-BX20-SFP/A-D-BO“ yra vienmodis SFP siųstuvo-imtuvo modulis, sukurtas šviesolaidinėms jungtims, kurių didžiausia duomenų perdavimo sparta – 1250 Mbit/s. Įdėtas į kompaktišką metalinį korpusą ir sveriantis apie 20 g, modulis atitinka MSA formos faktoriaus susitarimus ir tenkina CE, RoHS bei FCC standartus. Jis įgyvendina 1000BASE‑BX‑D optinę sąsają su LC simplex jungtimi ir palaiko vienakrypčius siuntimo bei priėmimo bangos ilgius, tinkamus ilgų nuotolių vienmodžio pluošto jungtims.

Privalumai

Šis SFP siųstuvas-imtuvas pasižymi kompaktiška metaline konstrukcija, užtikrinančia patikimą mechaninę apsaugą ir šiluminį veikimą. Jis palaiko 1250 Mbit/s darbą ir yra suderinamas su aparatinės įrangos platformomis, priimančiomis standartinius MSA SFP modulius. Modulis gamykloje išbandytas dėl optinio veikimo ir bazinio sąveikumo bei palaiko skaitmeninę diagnostiką (DDM/DOM), kai ją palaiko pagrindinis įrenginys. Atitiktis CE, RoHS ir FCC užtikrina, kad laikomasi bendrųjų reglamentavimo ir aplinkosaugos reikalavimų.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite „BlueOptics“ SFP modulį į suderinamą pagrindinio įrenginio SFP prievadą, kol jis saugiai užsifiksuos. Prijunkite LC simplex vienmodį pataisymo kabelį, laikydamiesi tinkamos TX/RX orientacijos BX‑D veikimui. Įsitikinkite, kad pagrindinis įrenginys palaiko reikiamą optinį protokolą, o jei ketinama naudoti DDM/DOM, kad pagrindinio įrenginio programinė įranga pateikia diagnostikos registrus. Įdėję patikrinkite jungties būseną pagrindiniame įrenginyje ir, jei reikia, patikrinkite optinės jungties galią bei signalą.

Rekomendacijos

Siųstuvą-imtuvą įdėkite ir išimkite, kai pagrindinis įrenginys išjungtas, jei gamintojas nerekomenduoja karštojo keitimo apsaugos; priešingu atveju laikykitės aparatinės įrangos gamintojo karštojo keitimo procedūrų. Naudokite tinkamus vienmodžius LC simplex pataisymo laidus, o geriausiam rezultatui junkite per suderinamus pataisymo skydus arba tiesiogiai prie kito BX‑D siųstuvo-imtuvo. Kur palaikoma, stebėkite DDM/DOM parametrus, kad galėtumėte sekti maitinimo įtampą, lazerio poslinkio srovę, išėjimo/įėjimo galią ir temperatūrą prevencinei priežiūrai.
