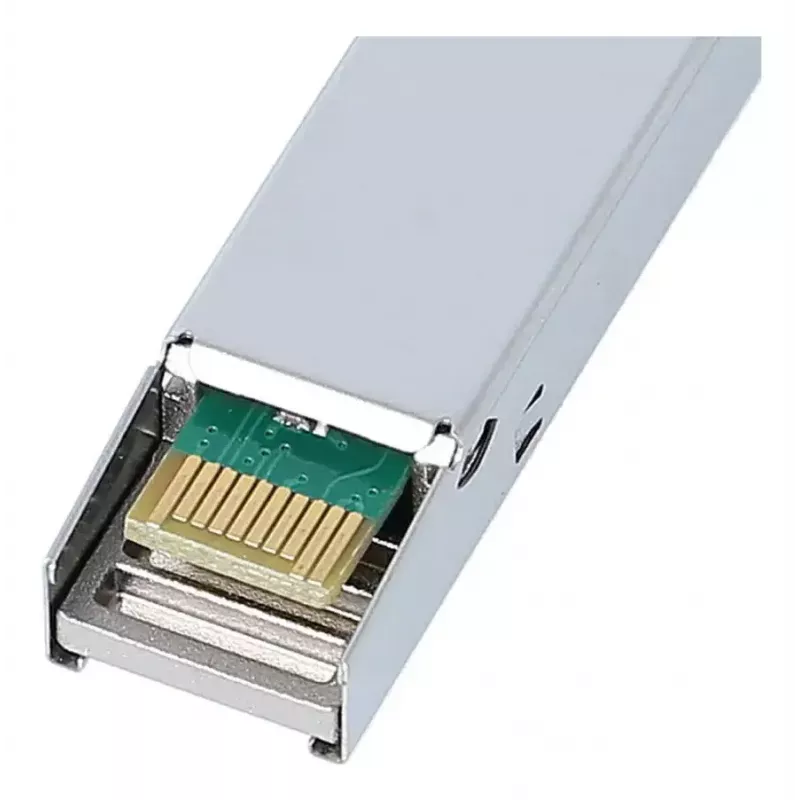

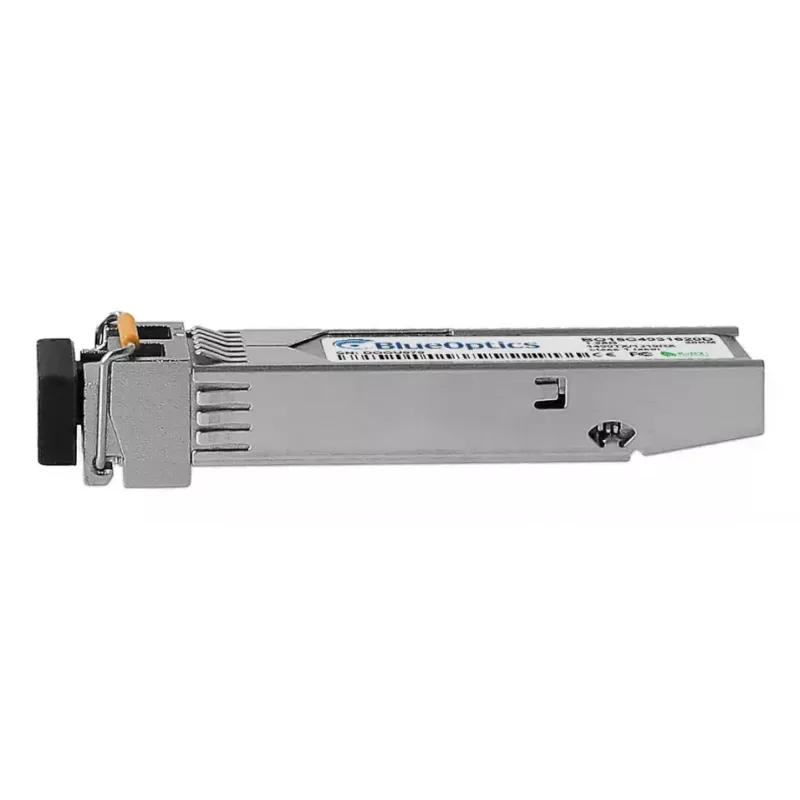

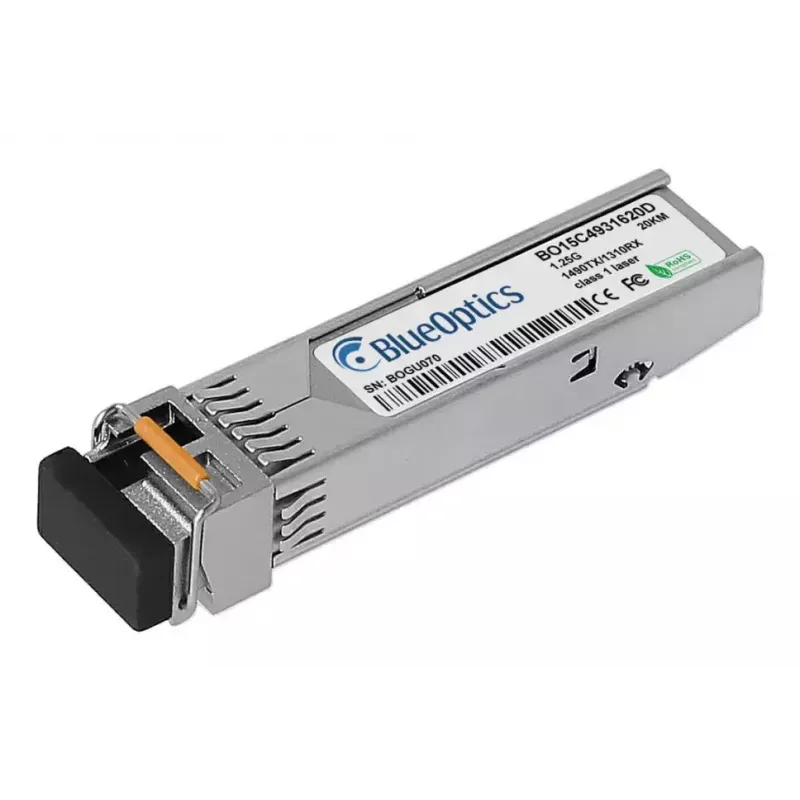

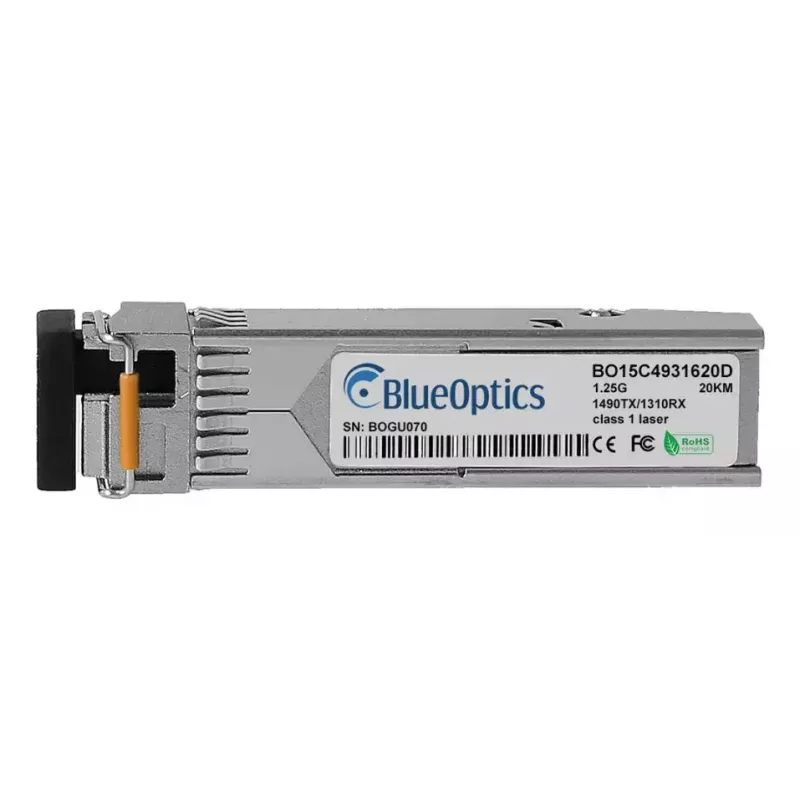

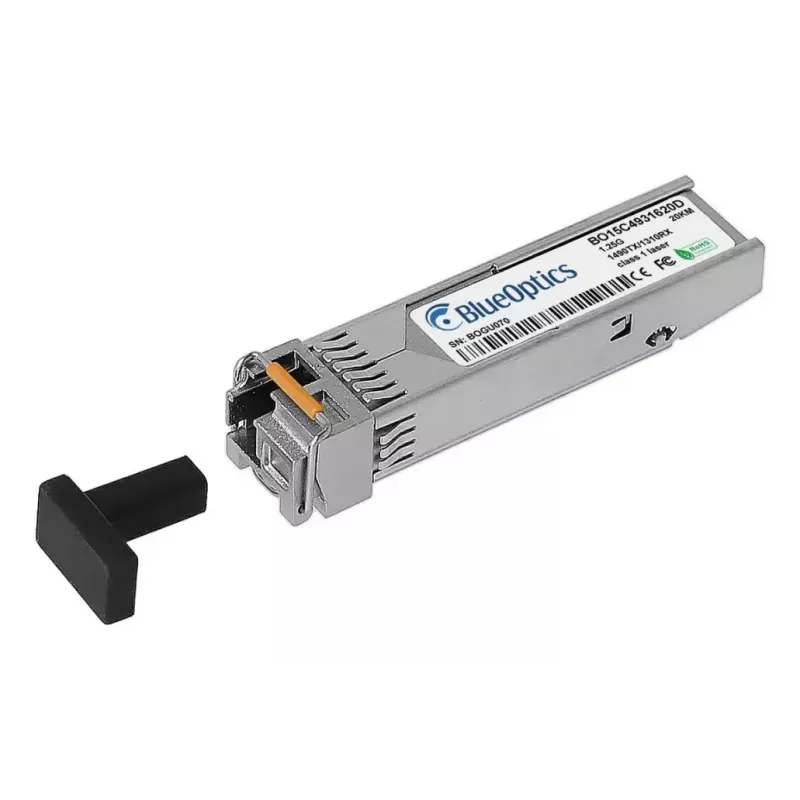

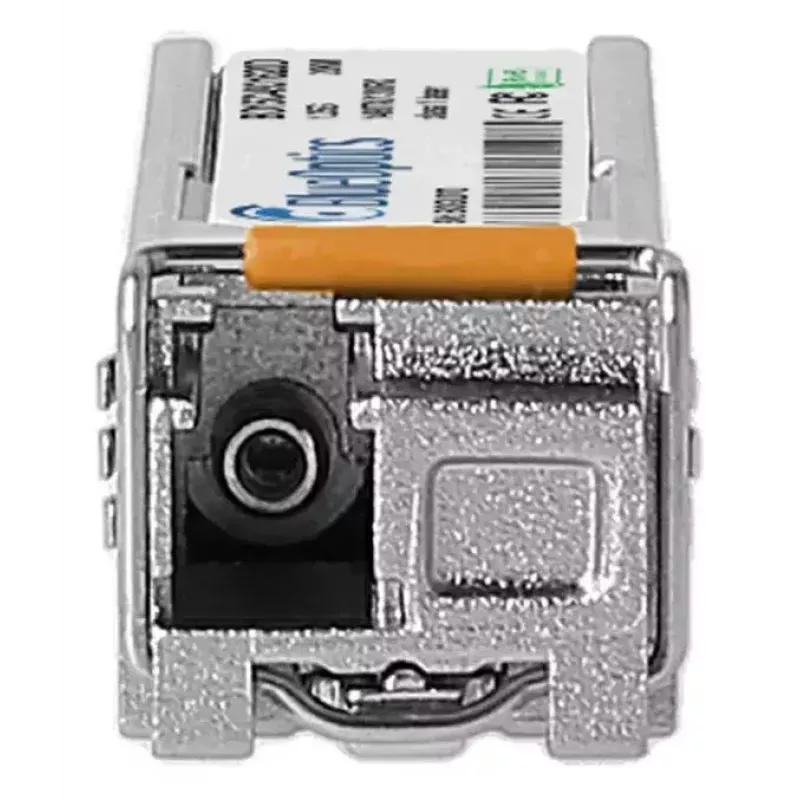

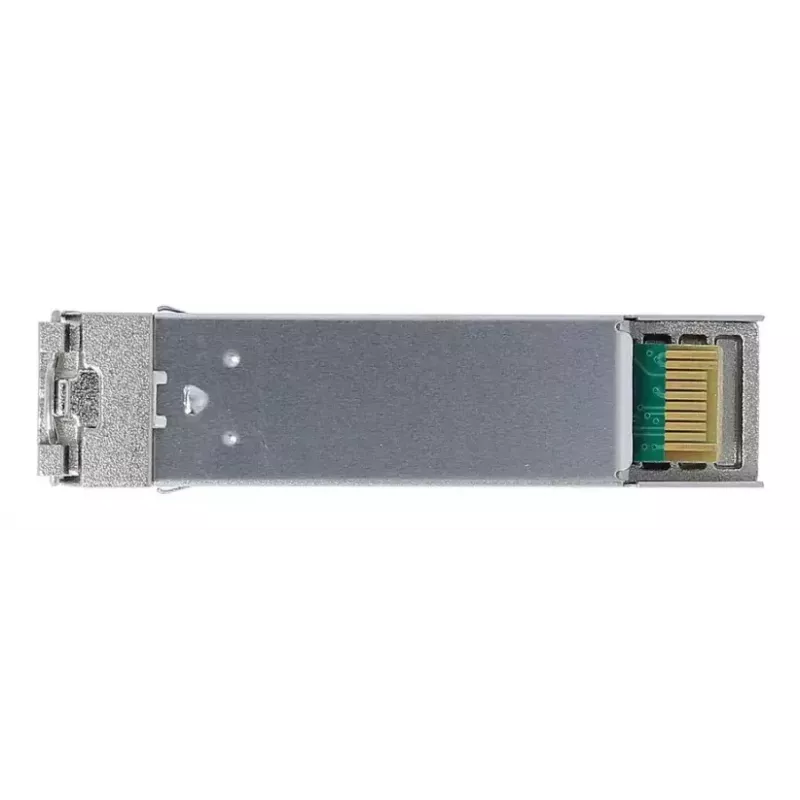

SFP siųstuvo-imtuvo modulis BlueOptics H-BX10-SFP/I-D-BO 1250 Mbit/s

BlueOptics H-BX10-SFP/I-D-BO yra vienmodis SFP siųstuvo-imtuvo modulis, skirtas optiniams duomenų ryšiams, kurių maksimali perdavimo sparta yra 1250 Mbit/s. Jame naudojamas LC simplex jungiamumas ir metalinis korpusas, jis palaiko 1000BASE-BX-D veikimą su atskirais siųstuvo ir imtuvo bangos ilgiais, tinkamais tolimojo nuotolio vienmodžio pluošto linijoms. Modulis yra suderinamas su MSA reikalavimus atitinkančiais SFP prievadais ir atitinka CE, RoHS bei FCC atitikties reikalavimus. Dėl kompaktiško SFP formos faktoriaus ir 20 g svorio jis tinkamas montuoti į komutatorius, maršrutizatorius ir kitą tinklo įrangą, priimančią standartinius SFP siųstuvus-imtuvus.

Pranašumai

Modulis užtikrina patikimą vienmodžio pluošto perdavimą iki įprasto 20 km atstumo, naudodamas 1310 nm siuntimo ir 1490 nm priėmimo bangos ilgius, ir palaiko Ethernet, Fibre Channel over Ethernet bei SDH/SONET protokolus iki 1,25 Gbit/s spartos. Pagamintas pagal MSA matmenis su metaliniu korpusu, jis pasižymi mechaniniu suderinamumu ir elektromagnetiniu ekranavimu. Skaitmeninis diagnostikos stebėjimas (DDM/DOM) palaikomas, kai pagrindinis įrenginys suteikia sąsają, leidžiančią realiuoju laiku stebėti maitinimo įtampą, temperatūrą, lazerio poliarizacijos srovę ir optinę galią, supaprastinant techninę priežiūrą ir trikčių šalinimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įdėkite siųstuvo-imtuvo modulį į suderinamą SFP lizdą, vadovaudamiesi pagrindinio įrenginio gamintojo karštojo keitimo instrukcijomis. Prijunkite vienmodį LC simplex komutacinį kabelį tarp šio siųstuvo-imtuvo ir atitinkamo nuotolinio siųstuvo-imtuvo, laikydamiesi teisingos siuntimo/priėmimo orientacijos. Su konfigūruokite pagrindinio įrenginio sąsają pagal tinklo reikalavimus ir patikrinkite ryšio būseną per įrenginio valdymo sąsają. Jei reikalingas DDM/DOM, įjunkite ir patikrinkite diagnostiką per pagrindinę sistemą, kad stebėtumėte optinę galią, temperatūrą ir kitus parametrus.

Rekomendacijos

Naudokite kokybišką vienmodį pluoštą ir tinkamus LC pataisos laidus, kad pasiektumėte nurodytą atstumą. Patikrinkite, ar tikslinė aparatinė įranga palaiko 1000BASE-BX-D profilį ir DDM, jei reikia diagnostikos. Venkite optinės sąsajos sąlyčio su dulkėmis ir visada uždėkite gaubtelius ant nenaudojamų jungčių. Kritiniams ryšiams atlikite ryšio testą ir stebėkite DDM vertes, kad užtikrintumėte pakankamą optinį biudžetą ir stabilų veikimą.
