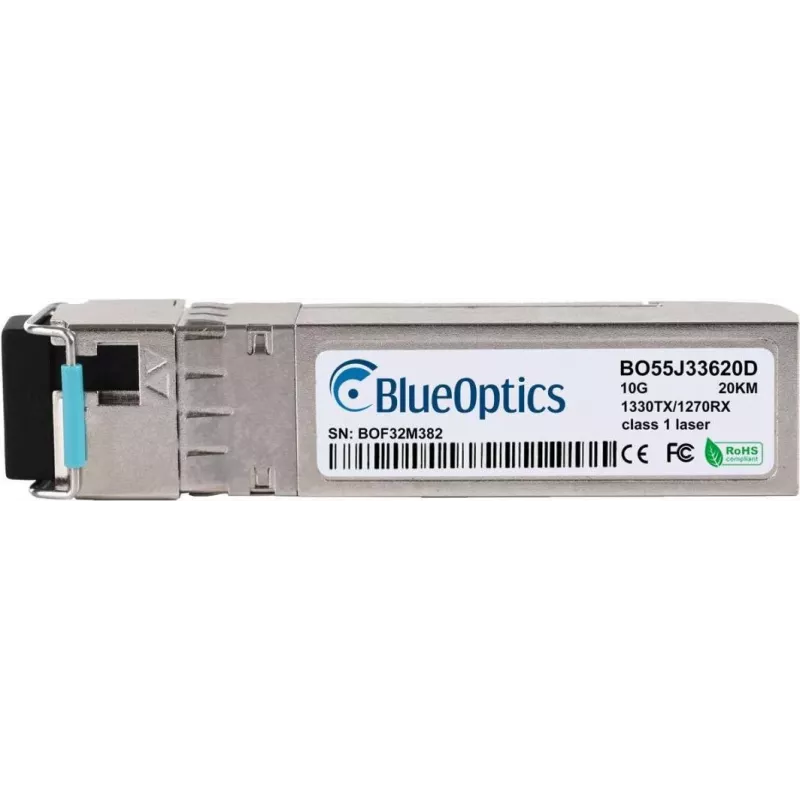

SFP siųstuvo-imtuvo modulis BlueOptics H-BR20A-SFP+D-BO 10000 Mbit/s

„BlueOptics“ H-BR20A-SFP+D-BO yra SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas 10 Gbit/s tinklams. Įdėtas į metalinį korpusą ir skirtas veikti esant 3,3 V įtampai, šis kompaktiškas modulis sveria maždaug 20 g ir užtikrina LC simplex jungtį, atitinkančią MSA standartus. Siųstuvas-imtuvas įgyvendina dvikryptį 10GBASE-BX-D ryšį su atskirais siuntimo ir priėmimo bangos ilgiais (siuntimas ~1330 nm, priėmimas ~1270 nm) per vieno pluošto jungtis ir palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), leidžiančią realiuoju laiku teikti duomenis apie maitinimo įtampą, lazerio srovę, optinę galią ir temperatūrą.

Privalumai

Modulis suderina pramonės standarto MSA mechaninį suderinamumą su aukštos kokybės komponentais, užtikrindamas ilgą tarnavimo laiką ir stabilų veikimą. Metalinis korpusas užtikrina mechaninį tvirtumą ir šilumos išsklaidymą, o 10 Gbit/s duomenų perdavimo sparta ir LC simplex sąsaja leidžia užmegzti spartų optinį ryšį su mažu vėlavimu. Integruota DDM/DOM supaprastina šviesolaidinių linijų stebėseną ir trikties šalinimą, kai tai palaiko pagrindinė įranga.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite SFP+ siųstuvą-imtuvą į suderinamą savo komutatoriaus, maršrutizatoriaus ar kitos optinio tinklo įrangos SFP+ prievadą, kol modulis užsifiksuos. Prijunkite LC simplex šviesolaidinį laidą tarp šio siųstuvo-imtuvo ir atitinkamo nuotolinio siųstuvo-imtuvo arba paskirstymo skydelio. Įsitikinkite, kad pagrindinis įrenginys palaiko 10GBASE-BX-D ir, jei reikia diagnostikos, kad įranga palaiko DDM/DOM. Maitinimą tiekia pagrindinis įrenginys per 3,3 V sąsają; išorinio maitinimo šaltinio nereikia. Įdėjus modulį, pagrindinio įrenginio valdymo sąsajoje patikrinkite linijos būseną ir, jei įmanoma, patvirtinkite optinės galios ir diagnostinius rodmenis.

Rekomendacijos

Naudokite aukštos kokybės vieno pluošto šviesolaidžius ir LC simplex kabelius, pritaikytus modulio linijos biudžetui ir bangos ilgiams. Laikykitės elektrostatinės apsaugos priemonių, kai liečiate siųstuvą-imtuvą, nenaudojamus prievadus uždenkite apsauginiais gaubteliais ir įsitikinkite, kad pagrindinio įrenginio programinė įranga palaiko trečiųjų šalių SFP+ modulius, kad DDM/DOM funkcijos veiktų visu pajėgumu.
