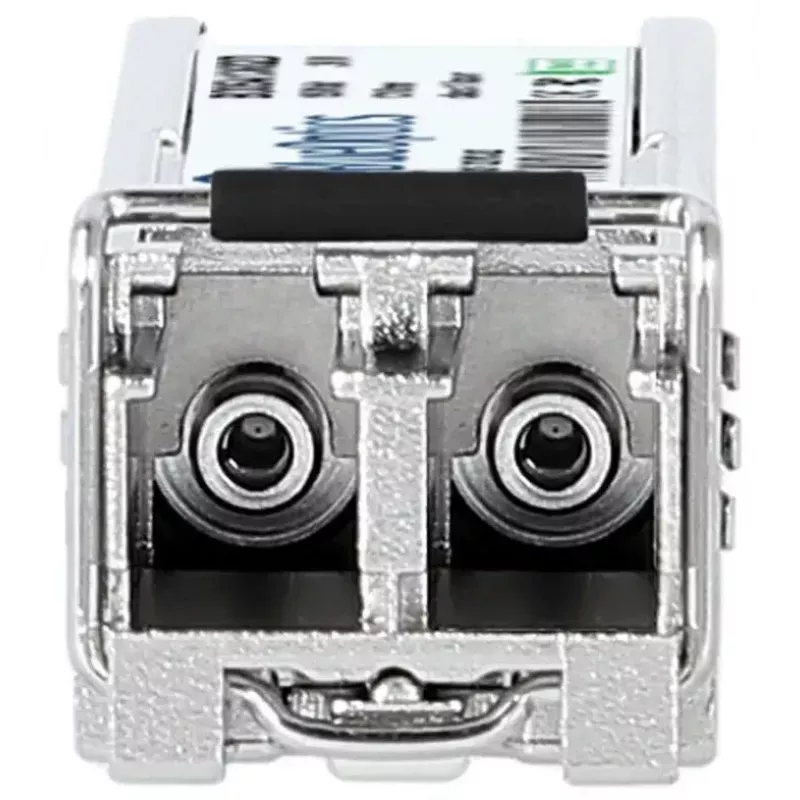

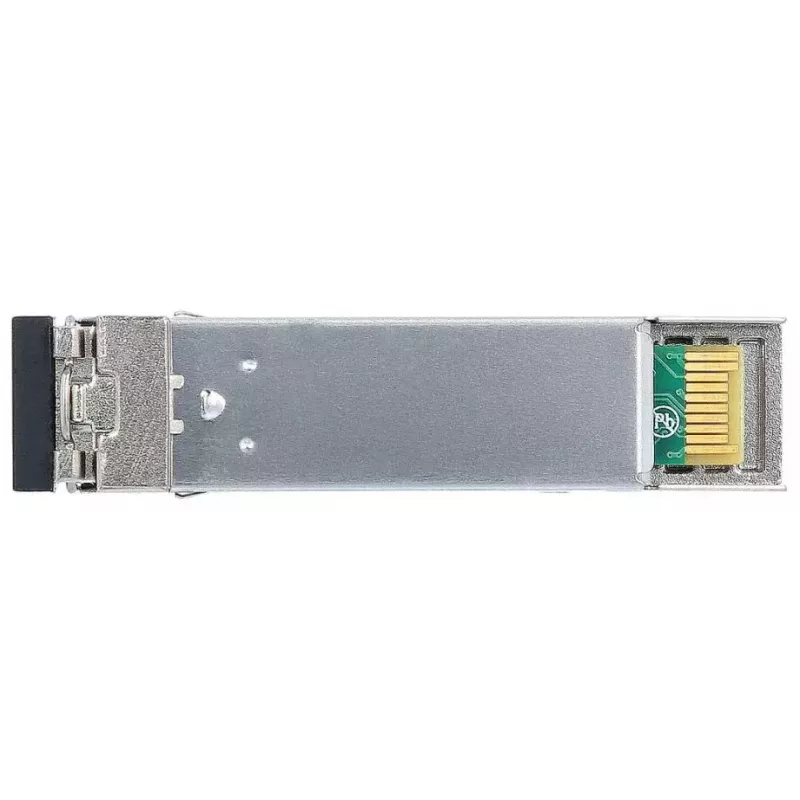

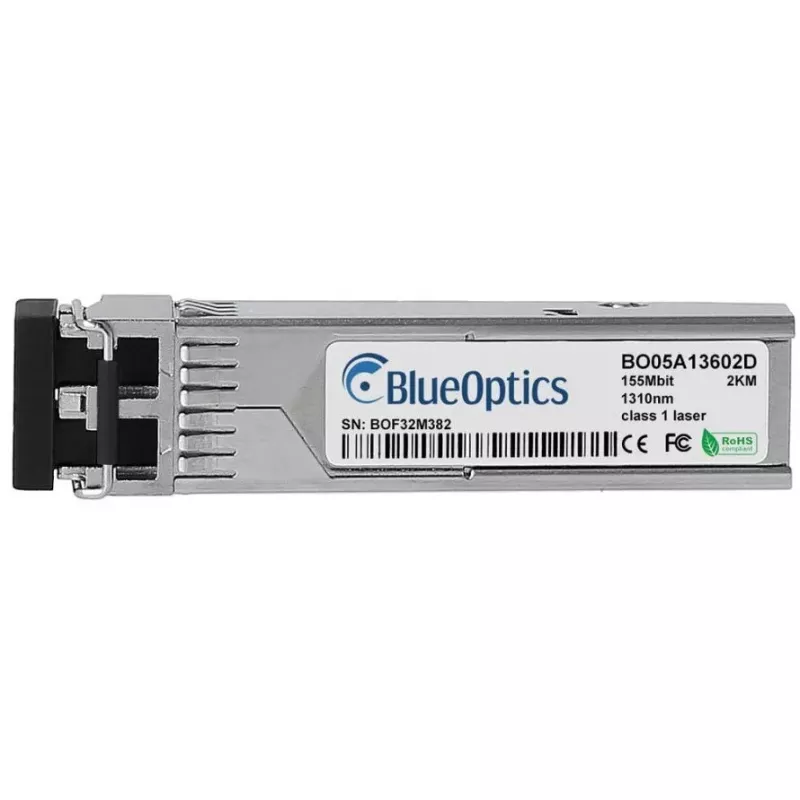

SFP siųstuvo-imtuvo modulis BlueOptics EX-SFP-1FE-FX-ET-BO šviesolaidinis 2000 m

BlueOptics EX-SFP-1FE-FX-ET-BO yra SFP šviesolaidinis siųstuvo-imtuvo modulis, skirtas 100BASE-FX optinėms jungtims, kurių atstumas iki 2000 m daugiaskaiduliu kabeliu. Kompaktiškas modulis turi aliuminio korpusą, sveria apie 20 g, jame naudojama standartinė LC dvipusė jungtis ir SFP sąsaja, leidžianti integruoti su suderinamais komutatoriais, maršruto parinktuvais ir kita tinklo įranga, palaikančia SFP siųstuvus-imtuvus.

Privalumai

Modulis palaiko 100BASE-FX optinį signalizavimą su 1310 nm siuntimo ir priėmimo bangos ilgiais, atitinka MSA reikalavimus SFP formos koeficientui ir LC dvipusį jungiamumą, todėl užtikrinamas paprastas suderinamumas. Lengva aliuminio konstrukcija palengvina montavimą ir užtikrina stabilų mechaninį prigludimą SFP prievaduose. BlueOptics įrenginiai testuojami dėl suderinamumo su pagrindinėmis techninės įrangos platformomis, priimančiomis lygiaverčius 100BASE-FX SFP siųstuvus-imtuvus, todėl galima atlikti keitimą arba plėtrą nenaudojant gamintojo specifinių dalių.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įstatykite BlueOptics SFP siųstuvą-imtuvą į suderinamą SFP lizdą savo komutatoriuje, maršruto parinktuve ar laikmenų keitiklyje, užtikrindami, kad modulis būtų visiškai įkištas ir užfiksuotas pagal priimančiojo įrenginio instrukcijas. Prijunkite LC dvipusius šviesolaidinius pataisų kabelius prie siųstuvo-imtuvo, laikydamiesi teisingos Tx/Rx krypties. Patikrinkite jungties nustatymus priimančiajame įrenginyje ir įsitikinkite, kad prievadas atpažįsta 100BASE-FX jungtį. Jei jūsų aparatinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite ir stebėkite prieinamus parametrus įrenginio valdymo sąsajoje, kad galėtumėte sekti optinį veikimą.

Rekomendacijos

Naudokite aukštos kokybės LC dvipusius daugiaskaidulius pataisų kabelius ir tinkamai užbaigtus pataisų skydus, kad pasiektumėte optimalų jungties veikimą. Įsitikinkite, kad priimantysis įrenginys palaiko 100BASE-FX SFP modulius, ir, jei reikia, įjunkite skaitmeninės diagnostikos palaikymą sistemos programinėje įrangoje, kad galėtumėte stebėti maitinimo įtampą, lazerio poslinkį, optinę galią ir temperatūrą. Venkite lenkti ar įtempti šviesolaidinius kabelius šalia jungčių ir prieš prijungdami įsitikinkite, kad jungčių galai yra švarūs.
