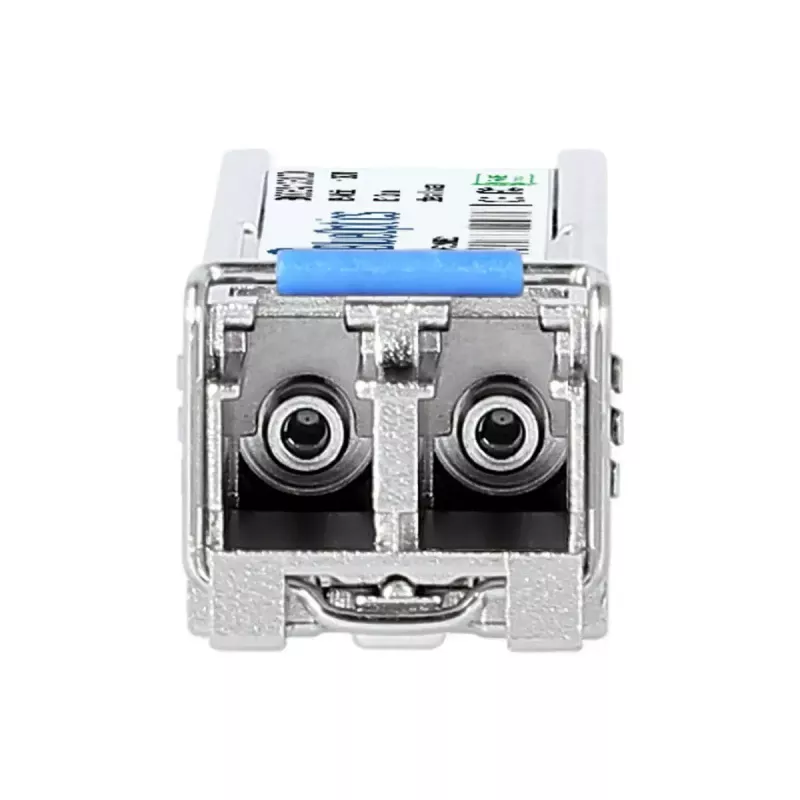

SFP siųstuvo-imtuvo modulis BlueOptics DEM-210-BO 155 Mbit/s 1310 nm

BlueOptics DEM-210-BO SFP siųstuvo-imtuvo modulis yra vienmodis šviesolaidinis modulis, palaikantis maksimalią 155 Mbit/s duomenų perdavimo spartą ir veikiantis 1310 nm bangos ilgiu. Sukurtas SFP formos faktoriumi su LC dvipusiu sąsaja, modulis tinka prijungti komutatoriams, maršrutizatoriams ir kitiems tinklo įrenginiams, priimantiems MSA reikalavimus atitinkančius SFP modulius. Įrenginys atitinka RoHS, yra suderinamas su CE ir sveria apie 20 g, siūlydamas kompaktišką, sidabrinės spalvos variantą optiniams ryšiams iki tipinių vienmodžių atstumų.

Privalumai

Siųstuvas-imtuvas užtikrina standartizuotą sąveikumą per SFP formos faktorių ir MSA suderinamą LC dvipusį jungtį, leidžiančią prijungti ir naudoti suderinamoje aparatinėje įrangoje. Jo 1310 nm optinis bangos ilgis ir vienmodė konstrukcija leidžia pasiekti ilgesnius atstumus, palyginti su daugiamodžiais sprendimais, o RoHS ir CE atitiktis rodo atitiktį įprastiems reglamentavimo ir aplinkosaugos reikalavimams. Lengva modulio konstrukcija ir kompaktiški matmenys palaiko tankų montavimą stovuose ir tinklo įrenginiuose.

Tinka

• Tiesioginiams vienmodžiams šviesolaidiniams ryšiams tarp komutatorių ir maršrutizatorių
• Kraštinių ir agregacinių tinklų jungtims, reikalaujančioms 100BASE-LX klasės našumo
• Tinklo įrangos lizdams, priimantiems standartinius SFP siųstuvus-imtuvus su LC dvipusėmis jungtimis

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas formos faktorius prijungiamas)
• Optinis tipas: vienmodis šviesolaidis
• Bangos ilgis: 1310 nm
• Maksimali duomenų perdavimo sparta: 155 Mbit/s
• Jungtis: LC dvipusė
• Tipinis pasiekiamumas: iki 10 km vienmodžiu šviesolaidžiu (priklauso nuo taikymo)
• Atitiktis: RoHS ir CE
• Svoris: apie 0,02 kg
• Spalva: sidabrinė

Kaip naudoti

Įdiekite BlueOptics DEM-210-BO įkišdami SFP modulį į tinkamą SFP lizdą komutatoriuje, maršrutizatoriuje ar kitame palaikomame įrenginyje, kai priegloba yra išjungta, arba laikydamiesi gamintojo karšto keitimo procedūros. Prijunkite LC dvipusius vienmodžius šviesolaidinius pataisų kabelius prie modulio jungties, užtikrindami teisingą Tx/Rx suderinimą su priešingu siųstuvu-imtuvu. Po fizinio įdiegimo patikrinkite ryšio būseną prieglobos įrenginyje ir patvirtinkite visus reikiamus sąsajos nustatymus, pvz., spartą ir dvipusiškumą. Jei priegloba palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite arba užklauskite šias funkcijas per įrenginio valdymo sąsają, kad stebėtumėte optinius parametrus.

Rekomendacijos

Naudokite vienmodžius LC dvipusius pataisų laidus ir tinkamai elkitės su šviesolaidžiu, kad išvengtumėte lenkimo nuostolių. Patikrinkite prieglobos suderinamumą ir, jei reikia, prieš diegiant patvirtinkite DDM/DOM palaikymą tikslinėje aparatinėje įrangoje. Kad užtikrintumėte nuspėjamą našumą ilgesnėse jungtyse, patikrinkite optinį biudžetą nuo galo iki galo ir laikykite jungtis švarias, kad išlaikytumėte signalo kokybę.
