SFP+ siųstuvo-imtuvo modulis BlueOptics AFBR-709SMZ-SF1-BO 300m Aliuminis

„BlueOptics AFBR-709SMZ-SF1-BO“ yra 10G SFP+ šviesolaidinis siųstuvo-imtuvo modulis, skirtas trumpojo nuotolio daugiamodėms šviesolaidinėms jungtims iki 300 metrų. Įdėtas į aliuminio korpusą ir sveriantis apie 20 gramų, šis modulis palaiko 10GBASE-SR perdavimą, naudodamas 850 nm VCSEL optiką ir LC dvipusę jungtį pagal MSA standartus. Jis suderinamas su aparatinės įrangos platformomis, kurios priima „Avago AFBR-709SMZ-SF1“ stiliaus modulius, ir palaiko įprastus protokolus, tokius kaip „Ethernet“ ir „Fibre Channel over Ethernet“ iki 10 Gbit/s spartos.

Privalumai

Modulis sujungia kompaktišką SFP+ formos faktorių su aliuminio korpusu, užtikrinančiu mechaninį patikimumą ir šiluminį našumą, išlikdamas lengvas, kad būtų lengva montuoti. Jis įgyvendina pramonėje standartines elektrines ir optines sąsajas, užtikrindamas platų gamintojų suderinamumą, kai naudojamas sistemose, palaikančiose su „Avago AFBR-709SMZ-SF1“ suderinamus siųstuvus-imtuvus. Integruota skaitmeninė diagnostika (DDM/DOM) realiuoju laiku stebi maitinimo įtampą, lazerio poslinkio srovę, siuntimo galią, priėmimo galią ir temperatūrą, kad supaprastintų priežiūrą ir gedimų paiešką.

Tinka

• Trumpojo nuotolio 10G jungtims per daugiamodę šviesolaidį (iki 300 m)
• Duomenų centrų „top-of-rack“ komutatoriams ir maršruto parinktuvams su SFP+ prievadais
• Saugojimo tinklams ir serverių sujungimams, naudojantiems 10GBASE-SR
• Jungtims tarp komutatorių, pataisų skydų ir optinių paskirstymo rėmų

Pagrindinės specifikacijos

• Formos faktorius: SFP+
• Bangos ilgis: 850 nm (VCSEL siųstuvas ir imtuvas)
• Maksimalus atstumas: iki 300 metrų daugiamode šviesolaidyje

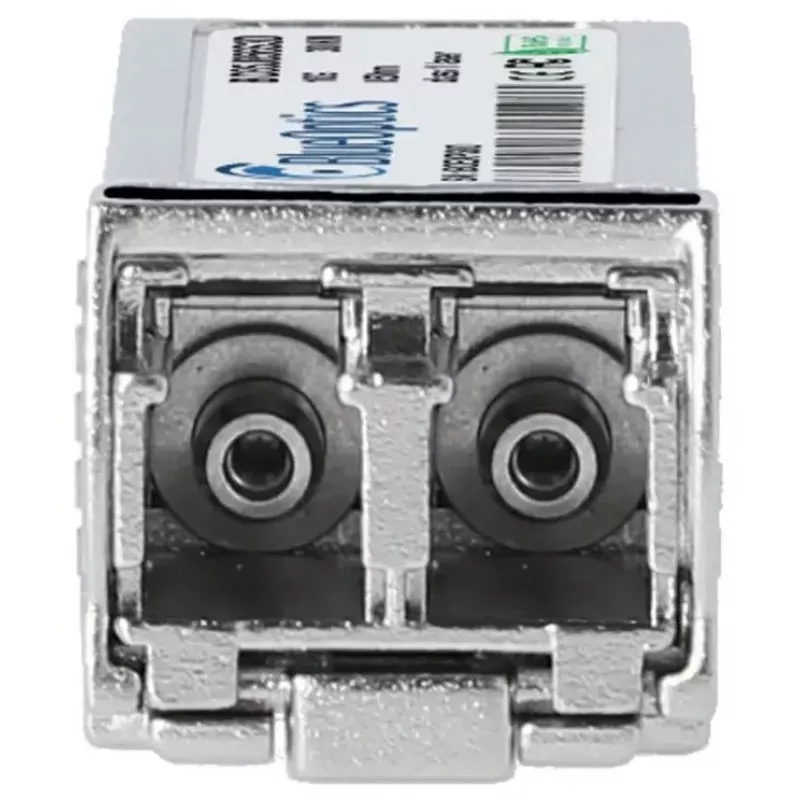

• Jungties tipas: LC dvipusė
• Palaikoma duomenų perdavimo sparta: iki 10 Gbit/s (10GBASE-SR)
• Korpuso medžiaga: aliuminis
• Svoris: apie 0,02 kg
• Skaitmeninė diagnostika: DDM/DOM (suderinama su MSA SFF-8472)

Kaip naudoti

Įdėkite siųstuvą-imtuvą į SFP+ prievadą, sulygiuodami modulio skląstį su priimančiuoju prievadu. Prijunkite LC dvipusį daugiamodį pataisų laidą prie modulio, laikydamiesi tinkamos siuntimo/priėmimo orientacijos. Įsitikinkite, kad priimančiojo įrenginio programinė įranga palaiko su „Avago AFBR-709SMZ-SF1“ suderinamus SFP+ modulius, ir, jei reikia diagnostikos, įjunkite DDM/DOM priimančiojo įrenginio programinėje įrangoje. Įdėję patikrinkite ryšio būseną ir suderėtą spartą priimančiajame įrenginyje ir, kur įmanoma, patvirtinkite optinę galią bei signalo vientisumą per DDM parametrus.

Rekomendacijos

Naudokite OM3/OM4 daugiamodę šviesolaidį, kad pasiektumėte optimalų atstumą ir atsargą esant 10 Gbit/s, prieš sujungdami palaikykite jungčių galinius paviršius švarius ir patikrintus, venkite per didelių lenkimų ar įtempimų šviesolaidiniuose kabeliuose. Jei sąveikumas yra kritinis, prieš didelio masto diegimą patikrinkite modulį konkrečiame komutatoriuje ar maršruto parinktuve ir stebėkite DDM reikšmes, kad anksti pastebėtumėte pablogėjimo požymius.
