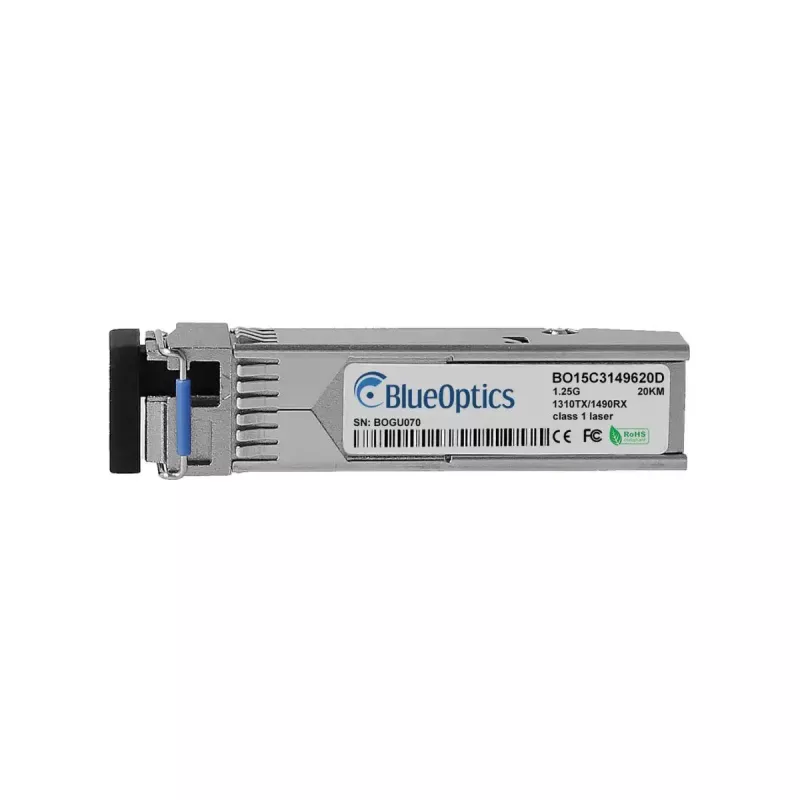

SFP siųstuvo-imtuvo modulis BlueOptics AA1419069-E6-NT-BO šviesolaidinis 20000 m

BlueOptics AA1419069-E6-NT-BO yra vienmodis SFP šviesolaidinis siųstuvas-imtuvas, skirtas ilgų atstumų, didelės spartos duomenų perdavimo linijoms iki 20 000 m. Aliuminio korpuse, sveriantis maždaug 20 g, šis modulis turi LC simplex sąsają ir atitinka MSA formos faktoriaus standartus SFP lizdams. Jis palaiko 1,25 Gbps optinį perdavimą, naudodamas atskirus bangos ilgius siuntimui ir priėmimui, ir tiekiamas kaip vienas vienetas, tinkamas integruoti į suderinamą tinklo įrangą.

Privalumai

Modulis sujungia kompaktišką SFP formos faktorių su aliuminio korpusu pasyviam šilumos laidumui ir mažesniam svoriui. Jis palaiko vienmodžio šviesolaidžio jungtis ir LC simplex jungiamumą, leidžiantį vienu metu vykdyti siuntimo ir priėmimo funkcijas vienoje šviesolaidžio poroje, naudojant skirtingus bangos ilgius kiekvienai krypčiai. Atitiktis MSA SFP standartams užtikrina paprastą sąveiką su aparatine įranga, kuri priima suderinamus 1000BASE-BX-U SFP modulius. Mažas dydis ir standartinė sąsaja supaprastina karšto prijungimo keitimą ir montavimą komutatoriuose, maršruto parinktuvuose ir saugojimo sąsajose.

Tinka

• Tolimojo veikimo vienmodžio eterneto linijoms iki 20 km
• Jungtims tarp komutatorių ir maršruto parinktuvų miesteliuose ir miestų tinkluose
• Šviesolaidinėms jungtims saugojimo ar agregavimo prievadams, palaikantiems 1,25 Gbps
• Pakeitimo arba atsarginiams SFP moduliams įrangoje, kuri palaiko suderinamus 1000BASE-BX-U siųstuvus-imtuvus

Pagrindinės specifikacijos

• Formos faktorius: SFP (atitinka MSA)
• Maks. linijos atstumas: 20 000 m (vienmodis šviesolaidis)
• Duomenų sparta: iki 1,25 Gbps (1000BASE-BX-U klasė)
• Jungties tipas: LC simplex
• Bangos ilgiai: atskiri siuntimo ir priėmimo bangos ilgiai abipusiam vieno šviesolaidžio veikimui
• Korpuso medžiaga: aliuminis
• Svoris: ~0,02 kg

Kaip naudoti

Įkiškite SFP siųstuvą-imtuvą į laisvą SFP prievadą suderinamame komutatoriuje, maršruto parinktuve ar saugojimo įrenginyje, kai pagrindinė sistema įjungta arba pagal įrangos tiekėjo karšto keitimo nurodymus. Prijunkite tinkamą vienmodį LC komutacinį kabelį, užtikrindami teisingą abipusės linijos suderinimą (suderindami siuntimo ir priėmimo galus). Patikrinkite linijos būseną ir greitį pagrindinio įrenginio valdymo sąsajoje. Jei jūsų aparatinė įranga palaiko skaitmeninę diagnostiką (DDM/DOM), įjunkite stebėjimo funkcijas, kad matytumėte modulio parametrus, tokius kaip optinė galia ir temperatūra, nuolatinei priežiūrai.

Rekomendacijos

Montuodami šį BlueOptics SFP, naudokite vienmodžius LC komutacinius kabelius ir vadovaukitės įrangos tiekėjo suderinamumo sąrašais. Siekiant stabilių ilgų atstumų linijų, patikrinkite šviesolaidžio kokybę, jungčių švarą ir teisingą šviesolaidžio poliškumą. Jei įmanoma, įjunkite DDM/DOM stebėjimą, kad sektumėte optinės galios ir temperatūros vertes, ir pagal šiuos rodmenis suplanuokite prevencinius patikrinimus.
