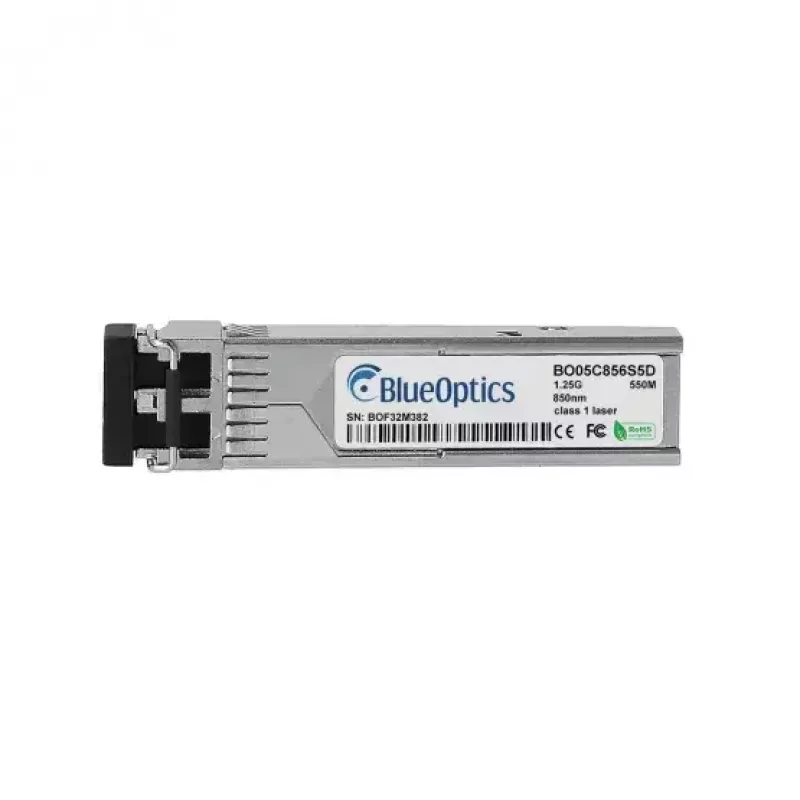

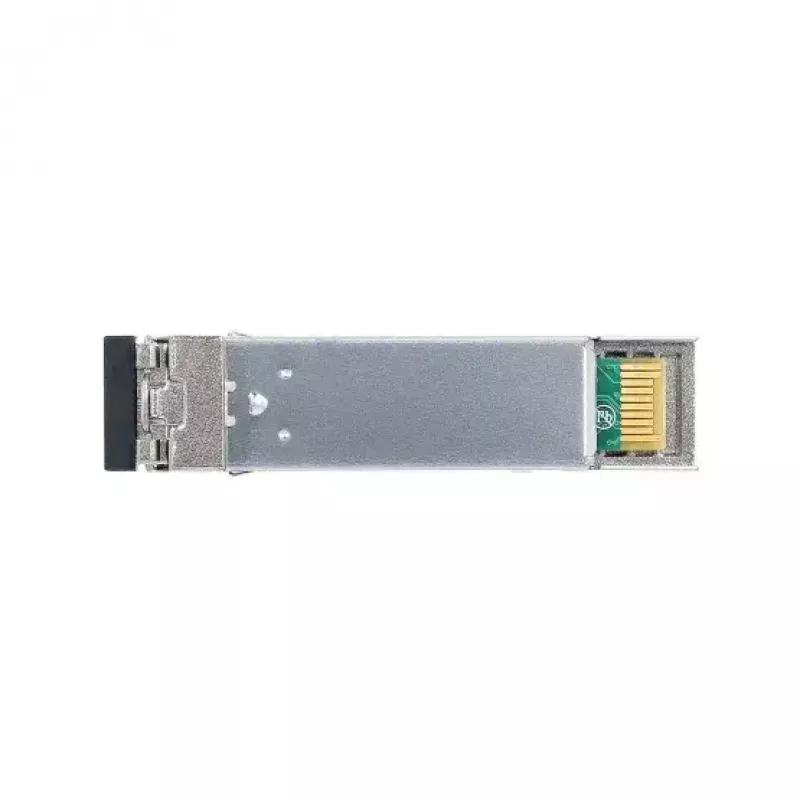

SFP siųstuvo-imtuvo modulis BlueOptics 943 896-001-BO 850 nm 550 m

„BlueOptics 943 896-001-BO“ SFP siųstuvo-imtuvo modulis yra kompaktiška šviesolaidinė sąsaja, skirta trumpojo nuotolio daugiamodėms jungtims. Veikiantis 850 nm bangos ilgiu, šis modulis palaiko duomenų perdavimą iki 550 metrų daugiamode skaidula ir naudoja LC dvipusę šviesolaidinę jungtį. Modulis suderinamas su standartiniais SFP prievadais, sveria apytiksliai 20 g ir yra pilkos spalvos korpuse. Jis skirtas naudoti tinklo įrangoje, kuri priima SFP 1000Base-SX modulius gigabitiniam Ethernet ir susijusiems optiniams protokolams.

Privalumai

„BlueOptics“ modulis atitinka MSA SFP formos faktorių ir elektrines specifikacijas, užtikrinančias sąveikumą su įvairia įranga, palaikančia 1000Base-SX optiką. Jo daugiamodis 850 nm siųstuvas ir imtuvas leidžia vienu metu siųsti ir priimti per LC dvipuses jungtis. Mažas, karšto keitimo SFP paketas supaprastina montavimą ir keitimą, o mažas svoris ir pramonės standarto jungtis užtikrina paprastą integravimą į komutatorius, maršruto parinktuvus ir kitus tinklo įrenginius.

Tinka

• Trumpojo nuotolio daugiamodėms skaidulinėms jungtims miestelių ar duomenų centrų tinkluose
• Gigabitinio Ethernet (1000Base-SX) aukštynkryptėms ir tarpkomutatorinėms jungtims
• Saugojimo tinklams ir serveriams, kuriems reikia SFP optinių prievadų
• Įrangos platformoms, priimančioms SFP siųstuvus-imtuvus su LC dvipusėmis jungtimis

Pagrindinės specifikacijos

• Sąsajos tipas: SFP (Small Form-factor Pluggable)
• Bangos ilgis: 850 nm
• Maksimalus perdavimo atstumas: iki 550 m daugiamode skaidula
• Jungties tipas: LC dvipusė
• Tipinis naudojimas: 1000Base-SX gigabitinės optinės jungtys
• Gaminio spalva: pilka
• Svoris: ~0,02 kg

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į suderinamą SFP lizdą tinklo įrenginyje pagal įrenginio gamintojo instrukcijas. Prijunkite LC dvipusį daugiamodį šviesolaidinį pataisymo kabelį prie modulio, užtikrindami tinkamą siuntimo ir priėmimo skaidulų orientaciją. Modulis yra karšto keitimo, todėl daugumoje sistemų jį galima įdėti ar išimti neišjungiant įrangos; patikrinkite karšto keitimo palaikymą savo įrangos vadove. Patvirtinkite ryšio būseną ir derėkitės dėl greičio bei dvipusio režimo per priimančiojo įrenginio valdymo sąsają. Jei priimantysis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), stebėjimo informacija gali būti pasiekiama per įrenginio programinę įrangą.

Rekomendacijos

Naudokite OM3/OM4 ar tinkamus daugiamodžius šviesolaidinius pataisymo kabelius, kad pasiektumėte geriausią pasiekiamumą ir našumą nurodytame 550 m diapazone; vadovaukitės tiekėjo nurodymais dėl skaidulos tipo ir pataisymo skydo maršruto. Įsitikinkite, kad priimantysis įrenginys aiškiai palaiko 1000Base-SX SFP modulius ir kad programinė įranga ar programinė aparatinė įranga neblokuoja trečiųjų šalių siųstuvų-imtuvų. Elkitės su moduliu laikydamiesi antistatinių atsargumo priemonių ir laikykite apsauginius gaubtelius ant nenaudojamų prievadų, kad išvengtumėte užteršimo.
