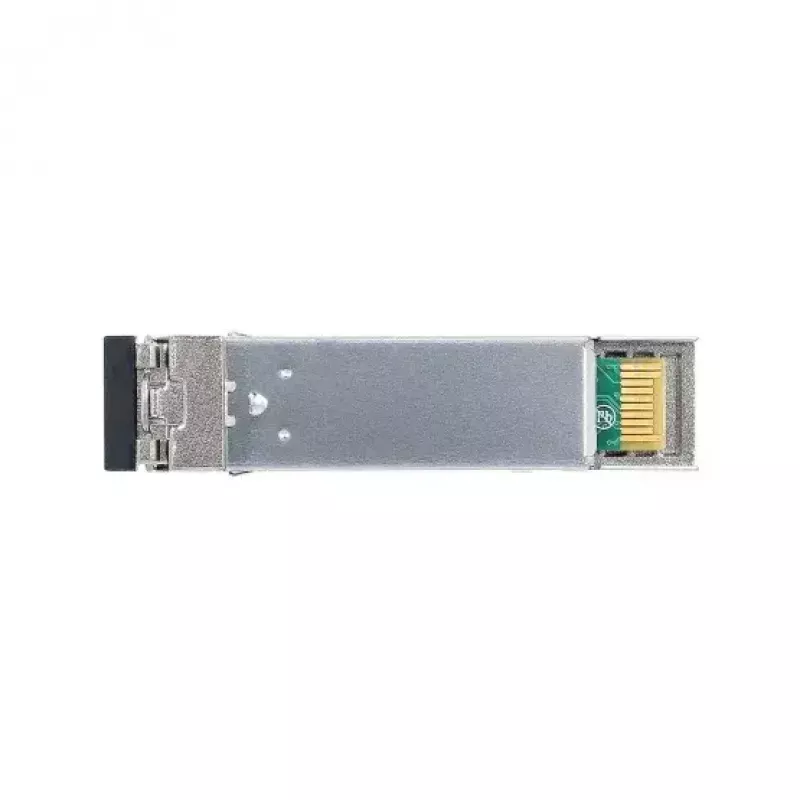

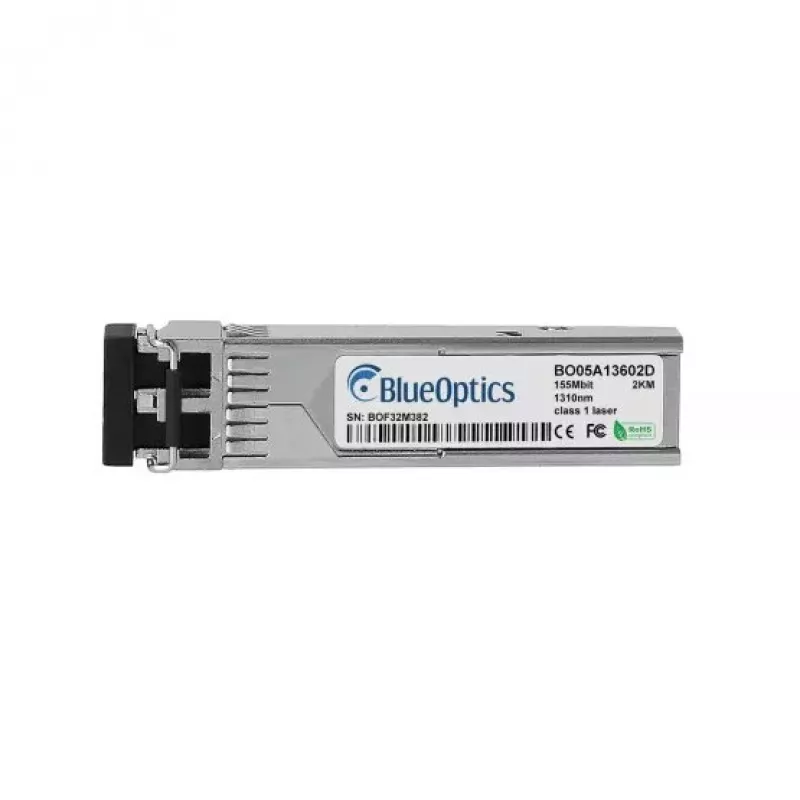

SFP siųstuvo-imtuvo modulis BlueOptics 943-865-001-BO 1310 nm 2000 m

„BlueOptics 943-865-001-BO“ SFP siųstuvo-imtuvo modulis yra kompaktiškas šviesolaidinis siųstuvas-imtuvas, sukurtas 100BASE-FX programoms. Jis veikia 1310 nm bangos ilgiu, palaiko daugiamodės skaidulos ryšius iki 2000 m atstumu ir naudoja LC dvipusę jungtį standartinės SFP formos. Modulis yra lengvas (apie 20 g) ir skirtas integruoti į komutatorius, maršruto parinktuvus ir kitą tinklo įrangą, palaikančią SFP optiką.

Privalumai

Modulis atitinka MSA SFP formos faktoriaus standartus, užtikrinančius elektrinį, mechaninį ir funkcinį suderinamumą, ir yra suderinamas su „Hirschmann 943-865-001“ programomis. Jis palaiko dvikryptį optinį siuntimą ir priėmimą 1310 nm bangos ilgiu bei siūlo skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkcijas, kai jas palaiko pagrindinė įranga. Komponentai parinkti siekiant ilgo tarnavimo laiko ir stabilaus veikimo pramoninėse tinklo aplinkose.

Tinka

• 100BASE-FX šviesolaidiniams ryšiams įmonių ir pramoniniuose tinkluose
• Komutatoriams, maršruto parinktuvams, saugojimo sistemoms ir kitiems SFP palaikantiems įrenginiams sujungti
• Ilgesnėms daugiamodės skaidulos atkarpoms iki 2 km
• Aplinkoms, kuriose reikalingi MSA standartą atitinkantys keičiami siųstuvai-imtuvai

Pagrindinės specifikacijos

• Bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas: 2000 m (daugiamodė skaidula)
• Jungtis: LC dvipusė
• Formos faktorius: SFP (galima prijungti veikiant)
• Palaikomi protokolai: 100BASE-FX / Ethernet ir panašūs optinių jungčių protokolai iki 155 Mbps
• Svoris: apie 0,02 kg
• Spalva: pilka
• Skaitmeninė diagnostika (DDM/DOM): palaikoma, kai pagrindinė įranga suteikia sąsają

Kaip naudoti

Įdiekite „BlueOptics“ SFP siųstuvą-imtuvą į SFP lizdą suderinamoje tinklo įrangoje, kai pagrindinis įrenginys yra išjungtas, arba vadovaudamiesi gamintojo instrukcijomis dėl prijungimo veikiant. Prijunkite LC dvipusius šviesolaidinius sujungimo laidus, laikydamiesi teisingo poliškumo, kad sukurtumėte siuntimo ir priėmimo kelius. Patikrinkite jungties būseną pagrindiniame įrenginyje ir įjunkite DDM/DOM stebėjimą, jei platforma palaiko diagnostinių duomenų nuskaitymą. Laikykitės įrangos gamintojo nurodymų dėl programinės įrangos nustatymų, kad užtikrintumėte suderinamumą.

Rekomendacijos

Naudokite daugiamodes šviesolaidines jungtis, skirtas 1310 nm, ir laikykite šviesolaidžių jungtis švarias, kad užtikrintumėte optimalią signalo kokybę. Prieš diegdami patvirtinkite, kad pagrindinis įrenginys palaiko 100BASE-FX ir SFP siųstuvus-imtuvus, suderinamus su „Hirschmann 943-865-001“. Kritinėms jungtims įjunkite skaitmeninę diagnostiką ir stebėkite optinę galią, temperatūrą bei maitinimo parametrus, kad anksti aptiktumėte pablogėjimą.
