SFP siųstuvo-imtuvo modulis BlueOptics 943 042-001-BO 1550 nm 70000 m

BlueOptics 943 042-001-BO SFP siųstuvo-imtuvo modulis yra vienmodis optinis siųstuvas-imtuvas, skirtas tolimojo nuotolio 1000BASE‑ZX eterneto jungtims. Veikiantis 1550 nm bangos ilgiu ir palaikantis iki 70 000 m (70 km) atstumą, šis kompaktiškas modulis naudoja LC dvipusę jungtį ir atitinka MSA SFP mechanines bei elektrines specifikacijas. Modulis sveria apie 20 g ir yra skirtas naudoti suderinamuose komutatoriuose, maršrutizatoriuose ir saugojimo sistemose, kurios priima standartinę SFP įdedamąją optiką.

Privalumai

Modulis užtikrina tolimojo nuotolio vienmodį perdavimą 1550 nm bangos ilgiu, turėdamas mažą formos faktorių, todėl jį paprasta įdiegti į SFP prievadus. Jis palaiko skaitmeninę diagnostiką (DDM/DOM), kai priimančioji įranga atveria sąsają, leidžiančią stebėti parametrus, tokius kaip temperatūra, maitinimo įtampa, lazerio poslinkio srovė ir optinė galia. Pagamintas pagal MSA standartus, siųstuvas-imtuvas yra suderinamas su įvairių gamintojų įranga ir tinka tinklo projektams, reikalaujantiems mažų elektromagnetinių trukdžių ir ilgų šviesolaidinių linijų.

Tinka

• Tolimojo nuotolio 1 Gbps eterneto jungtims vienmode skaidula
• Jungtims tarp komutatorių, maršrutizatorių ir saugojimo sistemų miestelio ar miesto tinkluose
• Šviesolaidinio pagrindo segmentams ir taškas–taškas optinėms jungtims iki 70 km

Pagrindinės specifikacijos

• Optinis bangos ilgis: 1550 nm
• Maksimalus pasiekiamumas: iki 70 000 m (70 km)

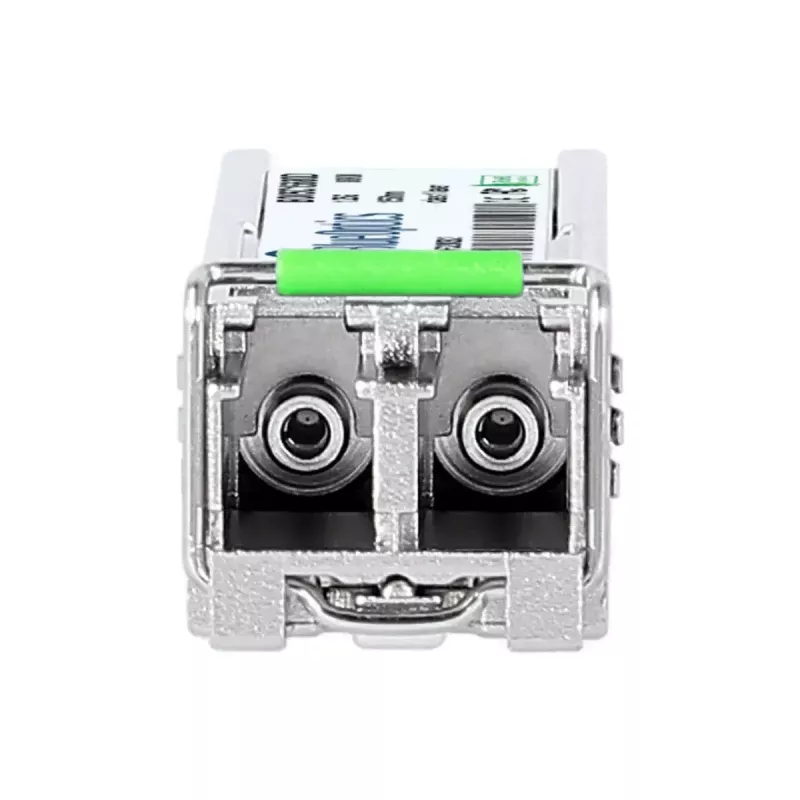

• Sąsaja: SFP formos faktorius su LC dvipuse jungtimi
• Palaikomas standartas: 1000BASE‑ZX (1,25 Gbps PHY)
• Skaidulos tipas: vienmodė skaidula (SMF)
• Veikimo diagnostika: Skaitmeninės diagnostikos stebėjimas (DDM/DOM), atitinkantis SFF‑8472 (jei palaiko priimančioji įranga)
• Svoris: apie 0,02 kg
• Modulio spalva: pilka

Kaip naudoti

Įdiekite BlueOptics SFP siųstuvą-imtuvą į suderinamą jūsų tinklo įrenginio SFP lizdą, laikydamiesi įrenginio gamintojo karšto prijungimo ir naudojimo nurodymų, kad išvengtumėte statinės iškrovos. Prijunkite vienmodį LC dvipusį pataisų laidą prie modulio ir jo nuotolinio atitikmens, užtikrindami teisingą siuntimo / priėmimo suderinimą. Sąsają priimančiajame įrenginyje sukonfigūruokite pagal tinklo įrangos reikalavimus; daugelis platformų SFP modulius aptinka automatiškai. Jei įmanoma, įjunkite ir skaitykite DDM/DOM parametrus per valdymo sąsają arba CLI, kad stebėtumėte jungties būklę ir optinį našumą.

Rekomendacijos

Naudokite kokybiškas vienmodes skaidulas ir LC dvipusius pataisų laidus, pritaikytus tolimojo nuotolio programoms, laikykite jungtis švarias, kad išsaugotumėte optinį našumą, ir patikrinkite, ar priimančiojo įrenginio programinė įranga palaiko 1000BASE‑ZX bei DDM/DOM, kad būtų užtikrintas visas funkcionalumas. Kritinėms jungtims atlikite galios biudžeto skaičiavimus visame kelyje ir patikrinkite jungtį diegimo metu, kad patvirtintumėte atsargą ir stabilumą.
