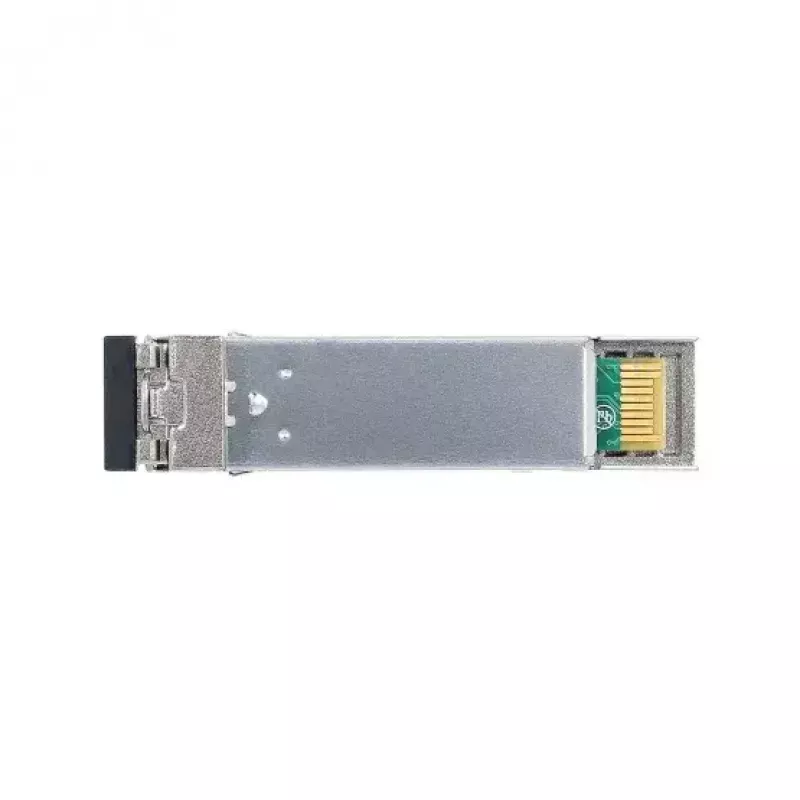

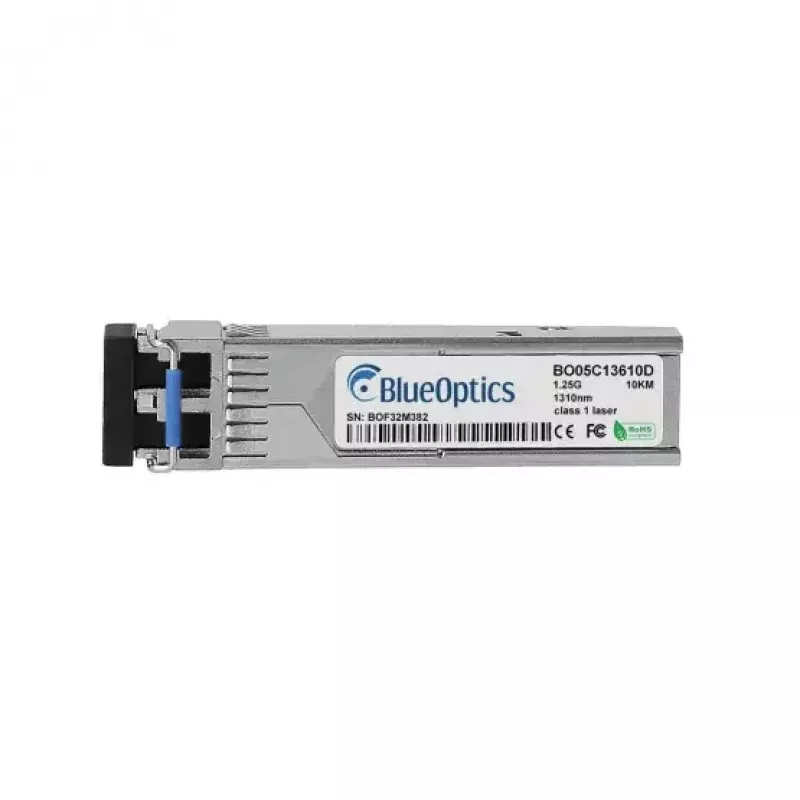

SFP siųstuvo-imtuvo modulis BlueOptics 943 015-001-BO 1310 nm LC 10000 m

BlueOptics 943 015-001-BO SFP siųstuvo-imtuvo modulis yra vienmodis šviesolaidinis siųstuvas-imtuvas kompaktiško SFP formos faktoriaus. Veikdamas 1310 nm bangos ilgiu, jis palaiko optinį duomenų perdavimą iki 10 000 m atstumu ir naudoja LC dvipusę jungtį šviesolaidinėms sąsajoms. Modulis suderinamas su 1000BASE‑LX programomis ir yra skirtas integruoti į tinklo komutatorius, maršrutizatorius ir saugojimo įrangą, priimančią SFP siųstuvus-imtuvus.

Privalumai

Šis SFP siųstuvas-imtuvas siūlo standartizuotą SFP sąsają, kuri supaprastina montavimą ir keitimą. Su vienmode 1310 nm optika ir LC jungtimi jis įgalina tolimojo nuotolio linijas iki 10 km, išlikdamas lengvas ir kompaktiškas. Modulis sukurtas pagal MSA mechaninius ir elektrinius standartus, užtikrinančius sąveiką, ir turi skaitmeninės diagnostikos (DDM/DOM) palaikymą, kai palaiko priimančioji aparatinė įranga, leidžiančią nuotoliniu būdu stebėti tokius parametrus kaip optinė galia ir temperatūra.

Tinka

• Tolimojo nuotolio Gigabit Ethernet linijoms (1000BASE‑LX) per vienmodį pluoštą
• Komutatorių, maršrutizatorių ir saugojimo sistemų sujungimui miestelio ar miesto atstumais
• Esamų SFP prievadų keitimui ar praplėtimui, įgalinant šviesolaidinius aukštyninius kanalus iki 10 km
• Aplinkoms, kuriose naudojamos LC dvipusės šviesolaidinės jungtys

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas formos faktorius, įdedamas)
• Bangos ilgis: 1310 nm
• Maksimalus perdavimo atstumas: iki 10 000 m (10 km) per vienmodį pluoštą
• Jungtis: LC dvipusė
• Palaikomas standartas: 1000BASE‑LX (Gigabit Ethernet)
• Svoris: 20 g
• Spalva: pilka
• Skaitmeninė diagnostika: palaikoma, kai įgalina priimantysis įrenginys (DDM/DOM, atitinka SFF‑8472)

Kaip naudoti

Įdėkite modulį į tuščią SFP lizdą suderinamame komutatoriuje, maršrutizatoriuje ar saugojimo įrenginyje, užtikrindami, kad priimantysis įrenginys palaiko 1000BASE‑LX SFP siųstuvus-imtuvus ir DDM, jei reikalinga diagnostika. Prijunkite LC dvipusius vienmodžius šviesolaidinius kabelius prie modulio, laikydamiesi teisingos Tx/Rx orientacijos. Sukonfigūruokite priimančiojo sąsają pagal tinklo nustatymus (greitį, dvipusiškumą ir bet kokius administracinius parametrus) ir patikrinkite linijos būseną per įrenginio valdymo sąsają. Diagnostiniam stebėjimui įgalinkite ir skaitykite DDM/DOM reikšmes per priimančiąją platformą, kai palaikoma.

Rekomendacijos

Naudokite aukštos kokybės vienmodžius LC kabelius ir tinkamai elkitės su pluoštu, kad pasiektumėte nurodytą diapazoną ir signalo vientisumą. Patikrinkite suderinamumą su savo aparatinės įrangos gamintojo palaikomų siųstuvų-imtuvų sąrašu ir išbandykite pavyzdį savo aplinkoje prieš didelius diegimus. Laikykite modulį ir šviesolaidines jungtis švarius ir apsaugotus, kai nenaudojami, kad išvengtumėte signalo praradimo ir jungčių pažeidimų.
