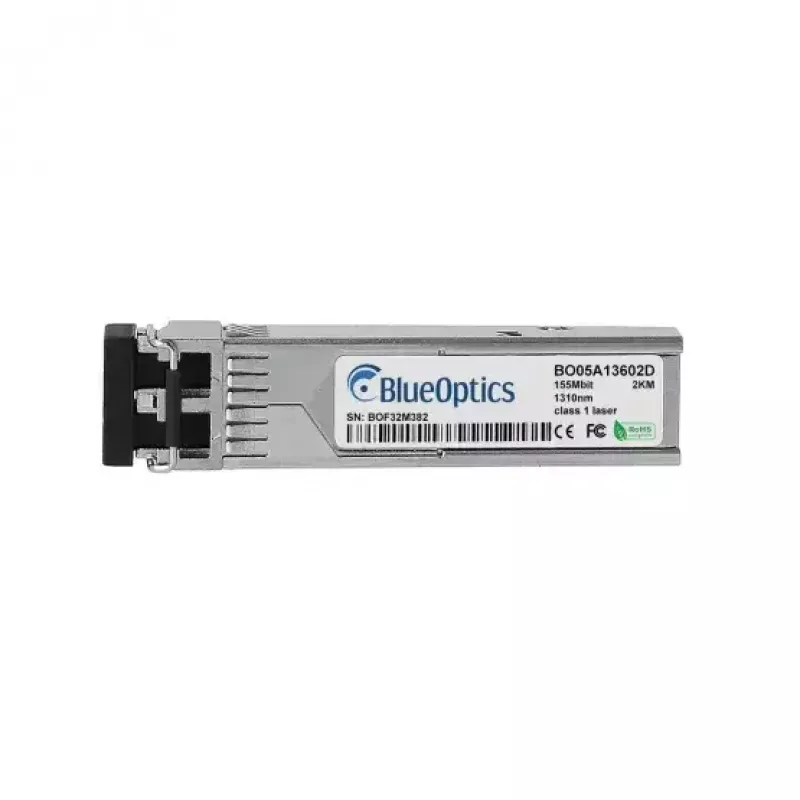

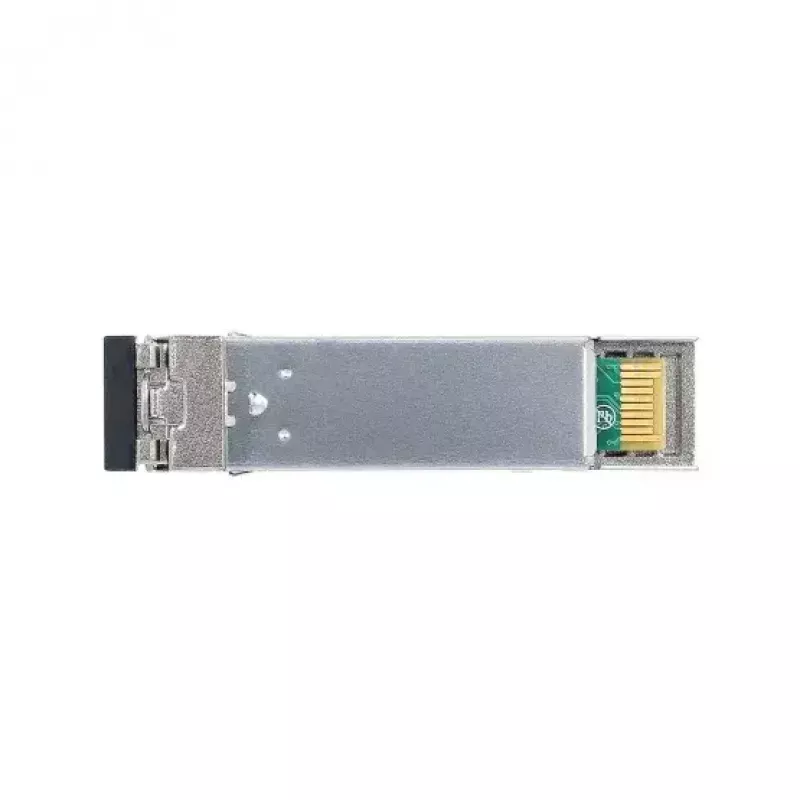

SFP siųstuvo-imtuvo modulis BlueOptics 942-194-002-BO 1310 nm LC 2000 m

BlueOptics 942-194-002-BO SFP siųstuvo-imtuvo modulis yra kompaktiška šviesolaidinė sąsaja, skirta 100BASE-FX Ethernet ir panašioms optinio duomenų perdavimo programoms. Veikdamas 1310 nm bangos ilgiu su LC dvipusiu lizdu, jis palaiko daugiamodžių šviesolaidžių linijas iki 2000 m ir tinka standartiniams SFP lizdams komutatoriuose, maršrutizatoriuose, saugojimo sistemose ir kituose tinklo įrenginiuose. Modulis sveria maždaug 20 g ir atitinka MSA SFP formos faktoriaus specifikacijas, užtikrindamas platų suderinamumą su įranga, palaikančia lygiavertį Hirschmann 942-194-002 100BASE-FX siųstuvą-imtuvą.

Privalumai

Šis SFP siųstuvas-imtuvas užtikrina stabilų optinį ryšį daugiamodžiu šviesolaidžiu su vienu metu veikiančiais siuntimo ir priėmimo kanalais per LC dvipusę sąsają. Jis pagamintas pagal MSA standartus ir išbandytas dėl suderinamumo su pagrindinėmis aparatinės įrangos platformomis. Modulis palaiko skaitmeninę diagnostinę stebėseną (DDM/DOM), kai priimančiajame įrenginyje yra ši funkcija, leidžiančią realiuoju laiku nuskaityti maitinimo įtampą, lazerio poslinkio srovę, siunčiamą galią, gaunamą galią ir temperatūrą. Jo lengvas ir standartizuotas SFP formos faktorius supaprastina montavimą ir keitimą esamose tinklo infrastruktūrose.

Tinka

• 100BASE-FX Ethernet linijoms daugiamodžiu šviesolaidžiu iki 2 km
• Komutatorių ir maršrutizatorių sujungimui miestelių ir pramoniniuose tinkluose
• Optinėms jungtims į saugojimo sistemas ir tinklo prietaisus
• Hirschmann 942-194-002 suderinamų SFP prievadų keitimui ar atnaujinimui

Pagrindinės specifikacijos

• Optinis bangos ilgis: 1310 nm
• Formos faktorius: SFP (Small Form-factor Pluggable)
• Jungtis: LC dvipusė
• Palaikomas atstumas: iki 2000 m daugiamodžiu šviesolaidžiu
• Palaikomi protokolai: 100BASE-FX (tinka Ethernet, FCoE ir SDH/SONET iki įrenginio ribų)
• Svoris: apie 0,02 kg
• Gaminio spalva: pilka

Kaip naudoti

Įkiškite BlueOptics SFP siųstuvą-imtuvą į suderinamą SFP lizdą priimančiajame įrenginyje, kol jis saugiai užsifiksuos. Prijunkite LC dvipusius šviesolaidinius kabelius prie modulio, užtikrindami teisingą siuntimo/priėmimo orientaciją. Sukonfigūruokite priimančiojo įrenginio sąsają pagal įrenginio dokumentaciją 100BASE-FX veikimui ir įjunkite DDM/DOM valdymo sąsajoje, jei reikia diagnostikos. Laikykitės ESD atsargumo priemonių tvarkydami ir venkite lenkti šviesolaidinius kabelius virš rekomenduojamo spindulio, kad išsaugotumėte signalo vientisumą.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite kokybiškus daugiamodžius šviesolaidžius ir LC dvipusius kabelius, patikrinkite linijos poliškumą ir įvertinkite optinį biudžetą per numatytą atstumą. Įsitikinkite, kad priimančioji aparatinė įranga palaiko DDM/DOM funkciją, kad gautumėte diagnostinę telemetriją, ir patvirtinkite programinės įrangos ar programinės aparatinės įrangos suderinamumą, kai diegiate kaip tiesioginį Hirschmann 942-194-002 suderinamų modulių pakaitalą.
