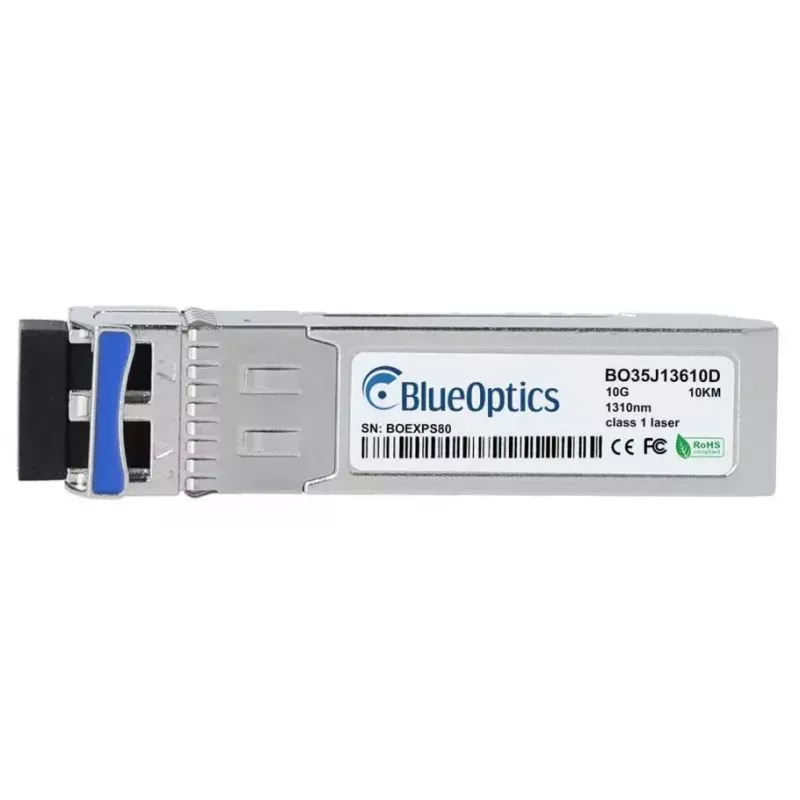

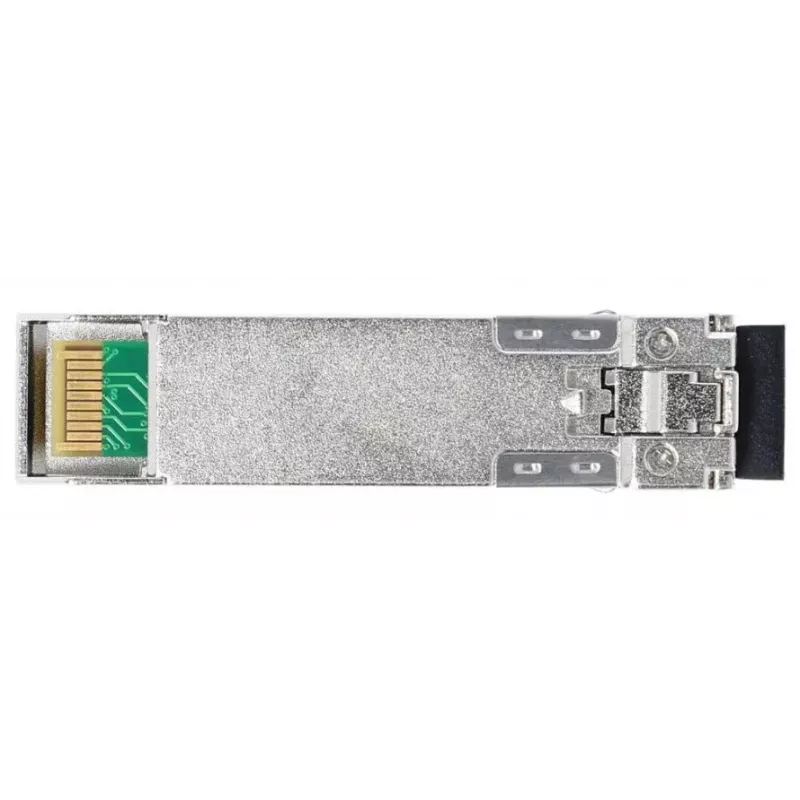

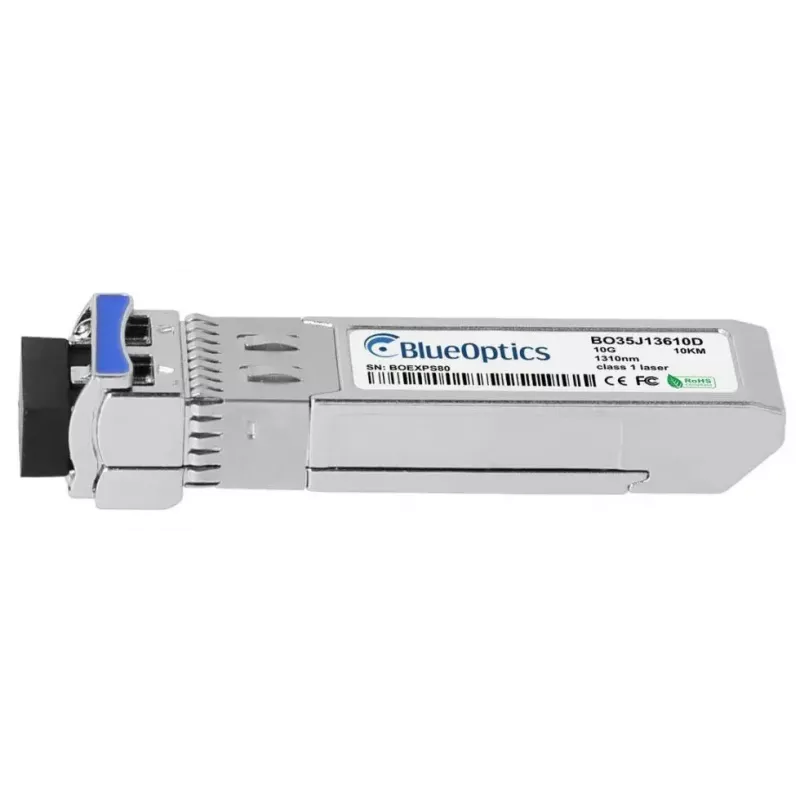

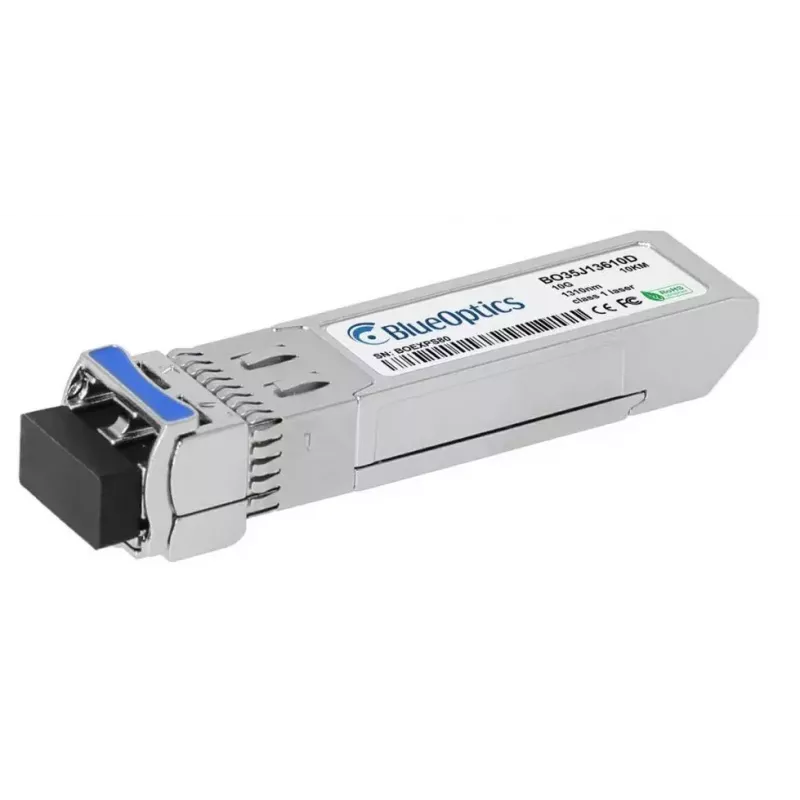

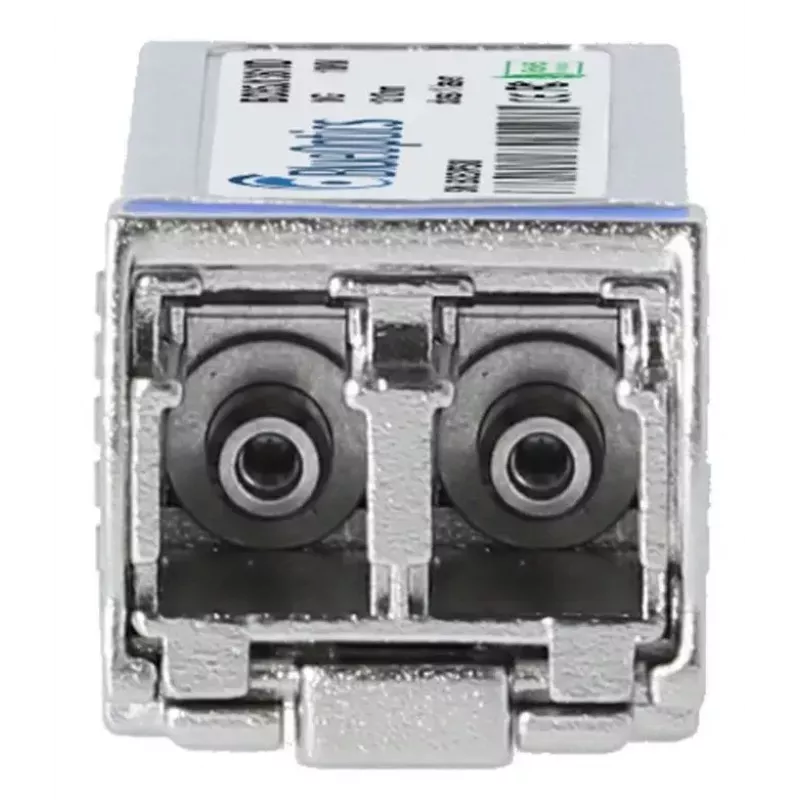

SFP+ siųstuvo-imtuvo modulis BlueOptics 930-9O000-0000-343 10000 Mbit/s

„BlueOptics 930-9O000-0000-343“ SFP+ siųstuvo-imtuvo modulis yra kompaktiška, MSA standartus atitinkanti optinė sąsaja, skirta didelės spartos vienmodžių skaidulų linijoms. Palaikantis maksimalų 10000 Mbit/s duomenų perdavimo greitį ir optinį pasiekiamumą iki 10 000 m, šis modulis naudoja LC (UPC) dvipusius lizdus ir veikia esant 3,3 V maitinimo įtampai. Siųstuvas-imtuvas įgyvendina 10GBASE-LR optiką su 1310 nm siųstuvu ir imtuvu, leidžiančią vienu metu siųsti ir priimti per atskiras skaidulas. Jo sidabrinis korpusas ir lengva konstrukcija tinkami montuoti į komutatorius, maršrutizatorius, saugojimo sistemas ir kitus tinklo įrenginius, priimančius SFP+ modulius.

Privalumai

Modulis pagamintas pagal MSA standartus, kad būtų užtikrintas elektrinis, mechaninis ir funkcinis suderinamumas su plačia aparatinės įrangos platformų gama. Jis palaiko įprastus protokolus, tokius kaip Ethernet ir Fibre Channel per Ethernet, iki 10 Gbit/s greičiu, ir užtikrina ilgo nuotolio vienmodį veikimą magistralinėms arba universiteto miestelio linijoms. Komponentai parinkti taip, kad garantuotų stabilų optinį veikimą ir ilgą eksploatavimo trukmę, o modulis palaiko skaitmeninę diagnostikos stebėseną (DDM/DOM), leidžiančią nuotoliniu būdu stebėti maitinimo įtampą, lazerio srovę, siuntimo galią, priėmimo galią ir temperatūrą, kai naudojamas suderinamoje priimančiojoje įrangoje.

Tinkamas

Pagrindinės specifikacijos

Kaip naudoti

Įdiekite „BlueOptics“ SFP+ modulį į suderinamą priimančiojo įrenginio SFP+ prievadą, vadovaudamiesi gamintojo karšto prijungimo procedūromis. Įsitikinkite, kad priimančiojo įrenginio programinė įranga arba tvarkyklė palaiko trečiųjų šalių SFP+ modulius ir kad priimanti įranga palaiko DDM/DOM, jei reikalinga diagnostika. Prijunkite LC dvipusius vienmodžių skaidulų korekcinius laidus prie Tx ir Rx prievadų, laikydamiesi teisingo poliškumo. Įdėjus ir užmezgus ryšį, patikrinkite linijos būseną priimančiojo įrenginio valdymo sąsajoje ir stebėkite optinius parametrus per DDM, jei yra.

Rekomendacijos

Siekiant optimalaus veikimo, naudokite vienmodžius LC (UPC) korekcinius laidus ir laikykitės priimančiojo įrenginio gamintojo rekomendacijų dėl trečiųjų šalių optikos suderinamumo. Laikykite skaidulų jungtis švarias ir saugiai pritvirtintas, venkite staigių skaidulų vingių ir patikrinkite linijos atsargas naudodami DDM rodmenis. Diegdami gamybiniuose tinkluose, prieš plataus masto diegimą patikrinkite sąveikumą su pavyzdžiu.
