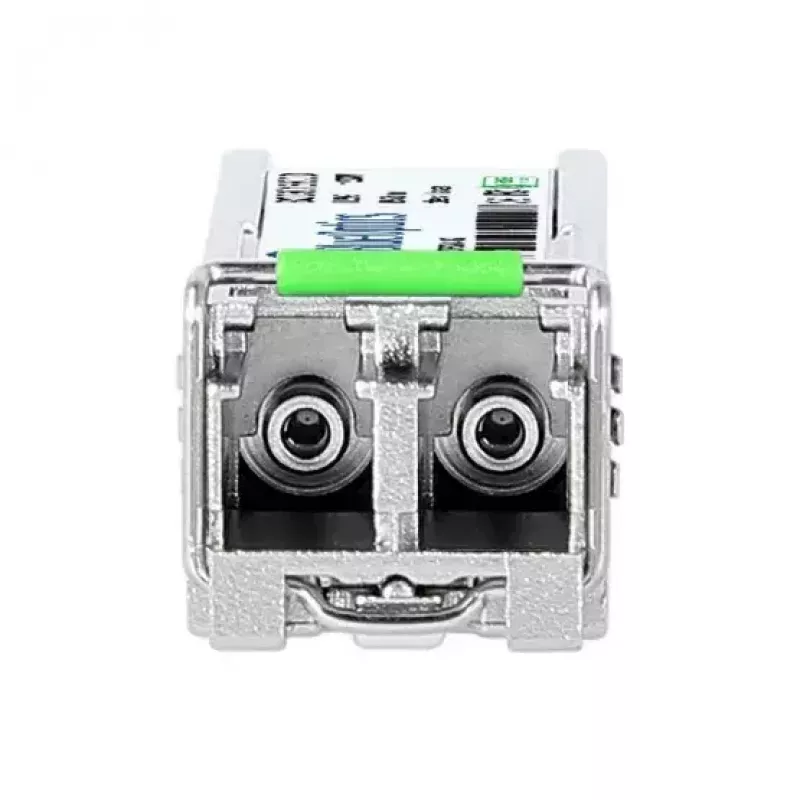

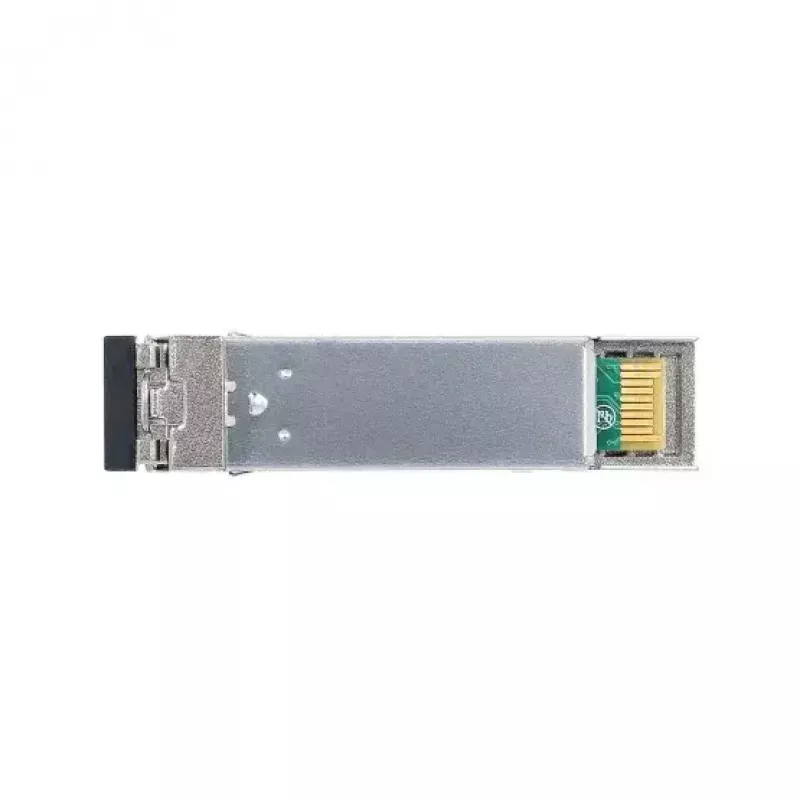

SFP siųstuvo-imtuvo modulis BlueOptics 808-38218-BO 1550 nm LC 120000 m

„BlueOptics 808-38218-BO“ yra kompaktiškas SFP siųstuvo-imtuvo modulis, skirtas vienmodėms skaidulinėms jungtims, veikiančioms 1550 nm bangos ilgiu. Sukurtas palaikyti tolimojo nuotolio optines jungtis, šis modulis naudoja LC dvipusę jungtį ir tinka standartiniams SFP prievadams. Didžiausias pasiekiamas atstumas – 120 000 m (120 km), o lengvas formos faktorius (apie 20 g) leidžia jį integruoti į komutatorius, maršruto parinktuvus ir kitus tinklo įrenginius, priimančius SFP optiką ir reikalaujančius 1000BASE-ZX klasės našumo.

Privalumai

Siųstuvas-imtuvas užtikrina ilgo nuotolio perdavimo galimybę 1550 nm bangos ilgiu pramoniniame standartiniame SFP korpuse, todėl jį lengva įdiegti suderinamoje aparatinėje įrangoje. Jo LC jungtis ir vienmodis veikimas sumažina jautrumą elektromagnetiniams trikdžiams ir, suporavus su atitinkamais moduliais, leidžia vykdyti dvikryptį optinį signalizavimą. Mažas įrenginio dydis ir nedidelis svoris supaprastina diegimą tankioje tinklo aplinkoje, o gaminio spalvinis kodavimas padeda greitai atpažinti montavimo ir priežiūros metu.

Tinka

• Taškas–taškas skaidulinėms jungtims iki 120 km
• Agregavimo jungtims tarp branduolio ir paskirstymo komutatorių
• Tarppastatinėms skaidulinėms jungtims vienmodėje infrastruktūroje
• Naudojimui tinklo įrangoje su SFP prievadais, reikalaujančiais 1000BASE-ZX klasės optikos

Pagrindinės specifikacijos

• Formos faktorius: SFP (mažas formos faktorius, įjungiamas)
• Darbinis bangos ilgis: 1550 nm
• Maksimalus perdavimo atstumas: iki 120 000 m (120 km) vienmode skaidula
• Jungties tipas: LC dvipusė
• Suderinama duomenų spartos klasė: 1000BASE-ZX (1,25 Gbps klasės programos)
• Svoris: apie 0,02 kg
• Gaminio spalvos: žalia, pilka

Kaip naudoti

Įdiekite modulį į suderinamą SFP lizdą, laikydamiesi priimančiojo įrenginio gamintojo karštojo prijungimo ir naudojimo instrukcijų. Prijunkite LC dvipusį vienmodį pataisų kabelį tarp siųstuvų-imtuvų kiekviename jungties gale, užtikrindami teisingą siuntimo / priėmimo suderinimą. Patikrinkite, ar tinklo įrenginys atpažįsta siųstuvą-imtuvą ir, jei įmanoma, įjunkite bet kokią jūsų platformos reikalaujamą skaitmeninę diagnostiką arba jungties nustatymus. Prieš pradėdami eksploatuoti ryšį, patvirtinkite jungties būseną ir, jei reikia, atlikite optinės galios bei jungties testus.

Rekomendacijos

Norint užtikrinti optimalų ilgo nuotolio našumą, naudokite vienmodę skaidulą su tinkamu slopinimu ir aukštos kokybės LC pataisų laidus. Įsitikinkite, kad abiejuose galuose naudojami siųstuvai-imtuvai su atitinkamu bangos ilgiu ir klase (1550 nm, vienmodė). Jei reikalingas skaitmeninės diagnostikos stebėjimo (DDM/DOM) palaikymas, patvirtinkite priimančiojo įrenginio suderinamumą, kad galėtumėte pasiekti realaus laiko maitinimo įtampos, temperatūros, siuntimo ir priėmimo galios parametrų stebėjimą.
