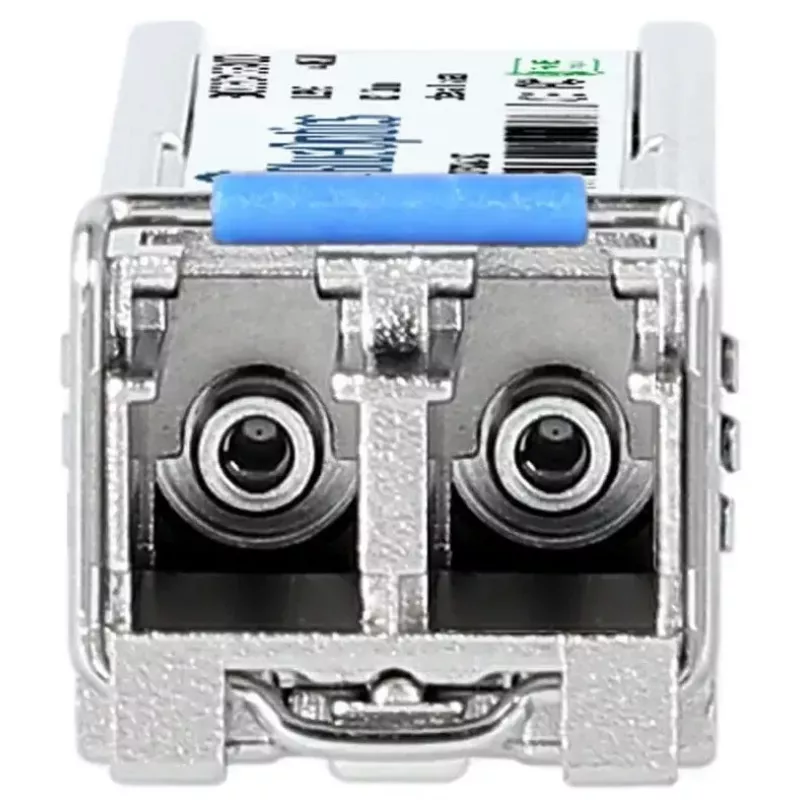

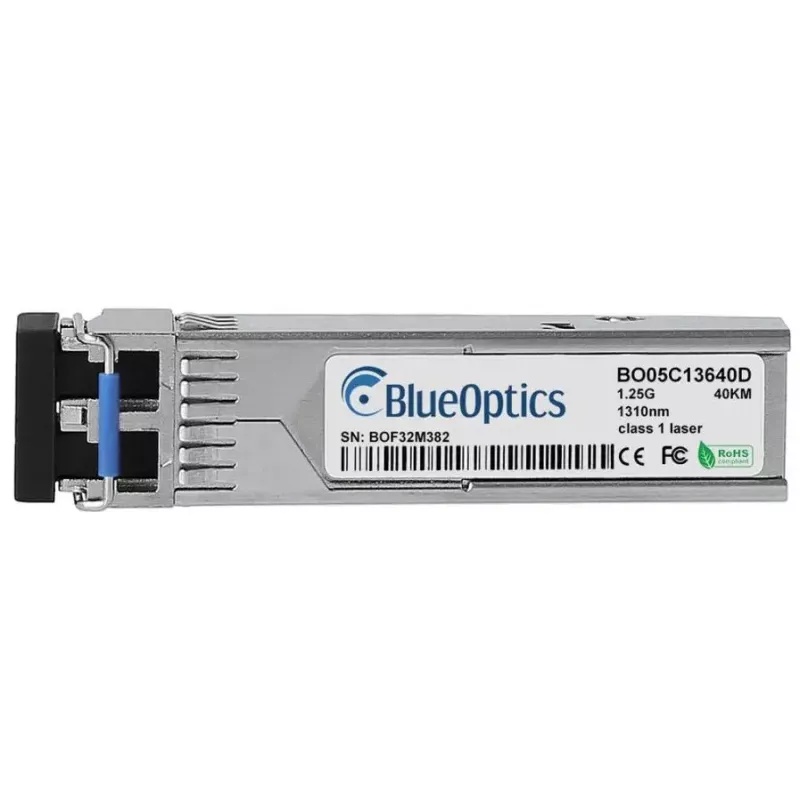

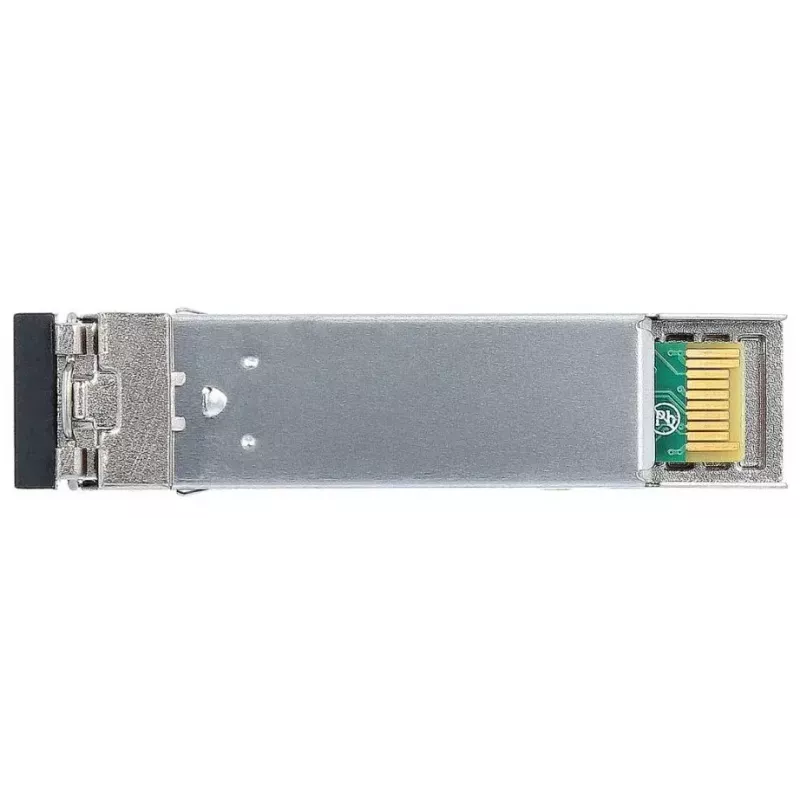

SFP siųstuvo-imtuvo modulis BlueOptics 500SSM41 R0001-BO 1250 Mbit/s

„BlueOptics 500SSM41 R0001-BO“ SFP siųstuvo-imtuvo modulis užtikrina kompaktišką sąsają vienmodėms šviesolaidinėms jungtims, kurių maksimali duomenų perdavimo sparta siekia 1250 Mbit/s. Sukurtas pagal SFP MSA formos faktorių, modulis turi LC (UPC) dvipusę jungtį, sidabrinį korpusą ir 3,3 V darbinę įtampą. Maksimalus palaikomas ryšio atstumas iki 40 000 m ir nedideli fiziniai matmenys (13,9 mm × 58,4 mm × 12,6 mm) daro šį siųstuvą-imtuvą tinkamą tinklo įrangai, palaikančiai SFP prijungiamą optiką, ir suderinamą su „Hitachi“ aparatine įranga, kuri palaiko Originalių modulio tipą.

Privalumai

Modulis palaiko 1000BASE-LH optinį perdavimą vienmode skaidula ir leidžia vienu metu perduoti bei priimti duomenis per LC dvipuses jungtis. Atitiktis SFP MSA mechaninėms ir elektrinėms specifikacijoms užtikrina sąveiką su įvairiais komutatoriais, maršruto parinktuvais ir saugojimo sistemomis. Siųstuvas-imtuvas skirtas didelio atstumo programoms iki 40 km ir turi standartizuotą 3,3 V sąsają, palengvinančią integraciją.

Tinka

• Didelio atstumo eterneto jungtims iki 40 km per vienmodę skaidulą
• Jungtims tarp komutatorių, maršruto parinktuvų ir saugojimo sistemų
• SFP prievadų atnaujinimui ar keitimui su „Hitachi“ suderinamoje tinklo įrangoje
• Programoms, kurioms reikalingos LC (UPC) dvipusės jungtys

Pagrindinės specifikacijos

• Duomenų sparta: iki 1250 Mbit/s
• Maksimalus perdavimo atstumas: 40 000 m (vienmodė skaidula)
• Jungties tipas: LC (UPC) dvipusė
• Optinis langas: 1310 nm perdavimui ir priėmimui
• Maitinimas: 3,3 V darbinė įtampa
• Spalva ir medžiaga: sidabrinis korpusas
• Matmenys: 13,9 mm (P) × 58,4 mm (G) × 12,6 mm (A)
• Svoris: apie 0,02 kg

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į suderinamą SFP lizdą, kai priimančioji įranga yra įjungta arba vadovaudamiesi gamintojo nurodymais dėl karštojo keitimo. Prijunkite LC dvipusius vienmodžius pataisų laidus prie modulio LC (UPC) prievadų, laikydamiesi teisingos perdavimo/priėmimo orientacijos. Įsitikinkite, kad priimančiosios įrangos programinė įranga ir prievado konfigūracija atitinka numatytą protokolą (pvz., 1000BASE-LH arba gigabitinis eternetas). Įdiegę stebėkite priimančiosios įrangos nuorodų būseną ir patikrinkite optinę galią bei ryšio vientisumą.

Rekomendacijos

Norint užtikrinti patikimą veikimą dideliais atstumais, naudokite aukštos kokybės vienmodžius pataisų laidus ir prižiūrėkite švarias jungčių galus. Patvirtinkite, kad tikslinė aparatinė įranga palaiko atitinkamą SFP tipą, ir, jei yra, įjunkite skaitmeninės diagnostikos stebėjimą (DDM/DOM) suderinamose sistemose, kad galėtumėte sekti maitinimo įtampą, temperatūrą, lazerio poslinkio srovę ir optinę galią aktyviai priežiūrai.
