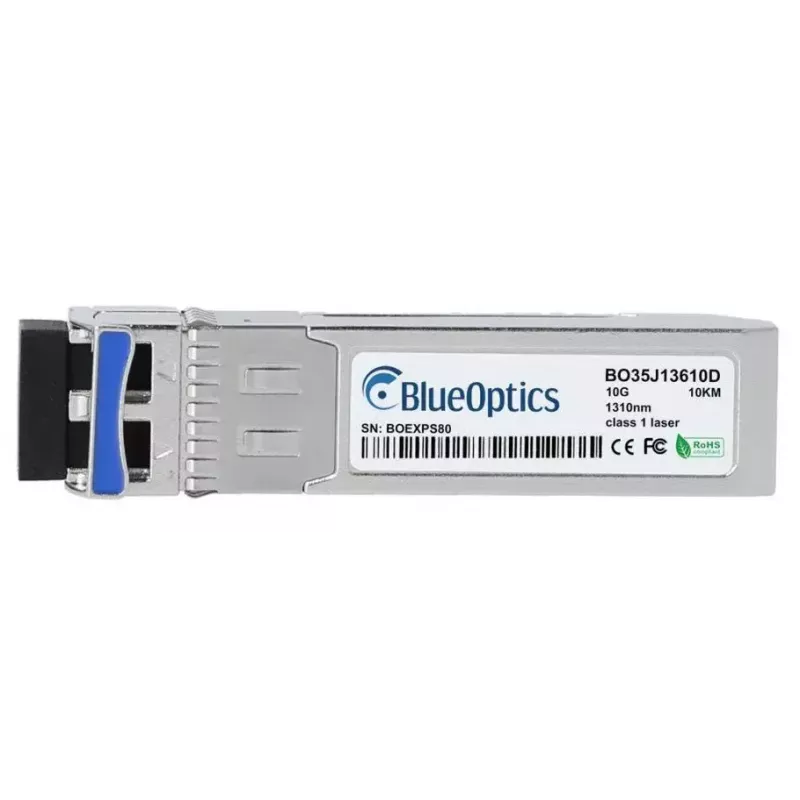

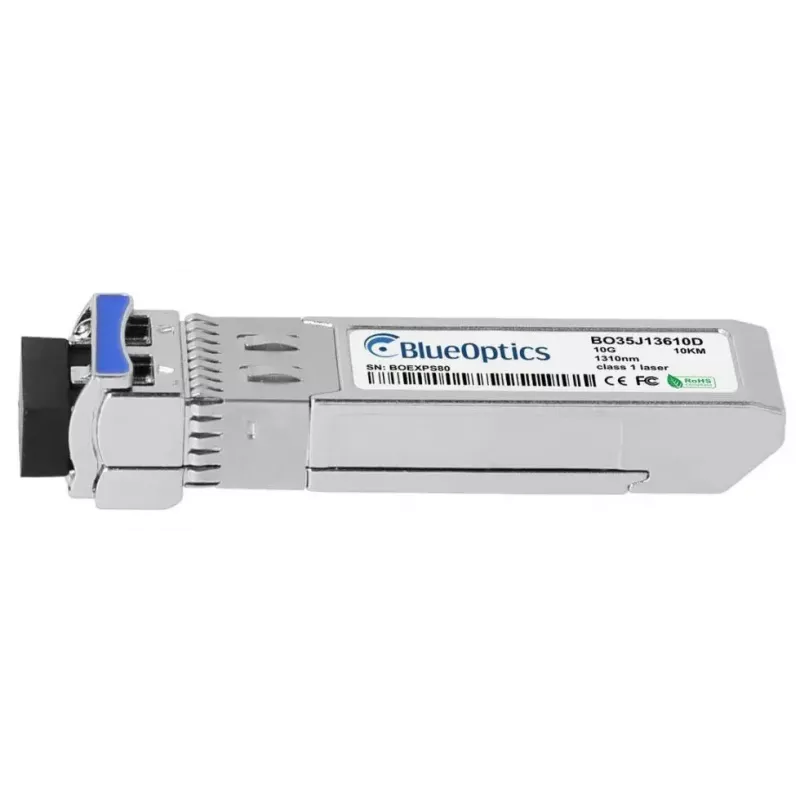

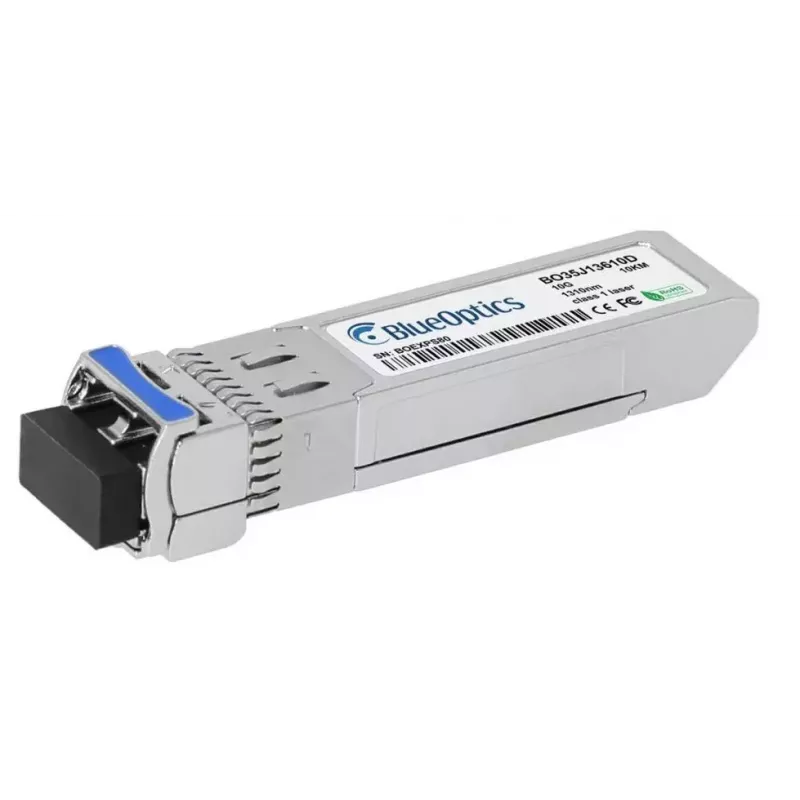

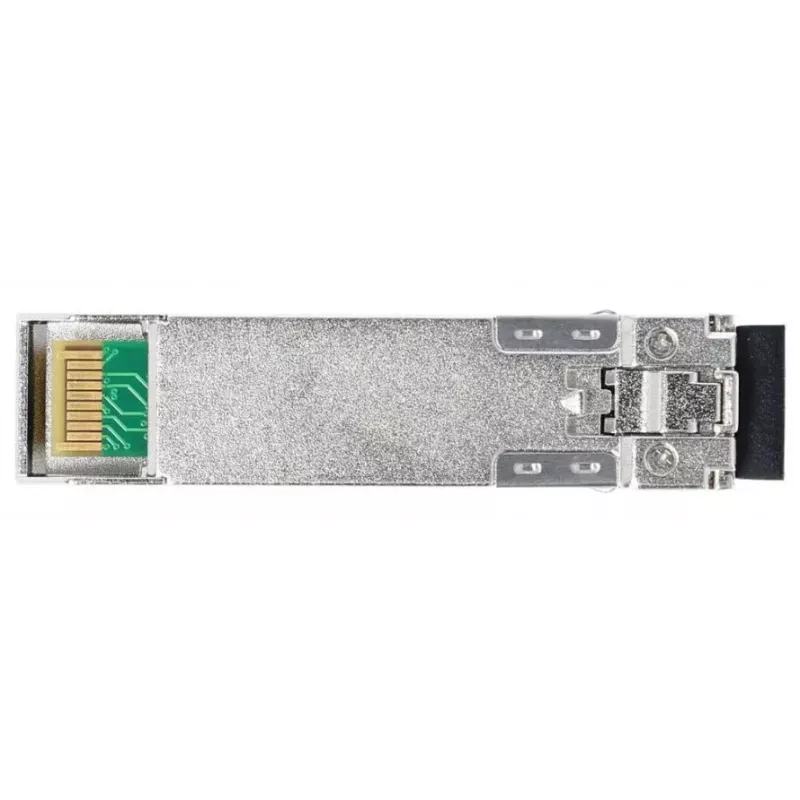

SFP+ siųstuvo-imtuvo modulis BlueOptics 500406-001-BO 10000 Mbit/s

„BlueOptics 500406-001-BO“ SFP+ siųstuvo-imtuvo modulis yra kompaktiškas optinis modulis didelės spartos šviesolaidinėms jungtims. Sukurtas 10G tinklams, jis palaiko maksimalią 10000 Mbit/s duomenų perdavimo spartą ir veikia nuo 3,3 V maitinimo. Modulis atitinka SFP+ formos faktoriaus matmenis, yra sidabrinės spalvos korpuso ir yra suderinamas fizine bei elektrine forma su įranga, priimančia SFP+ sąsajas. Jame naudojama LC dvipusė optinė jungtis ir jis skirtas vienmodėms šviesolaidinėms linijoms, kuriose reikalinga 10GBASE-LR klasės charakteristika.

Privalumai

Modulis turi standartizuotą SFP+ sąsają, leidžiančią nesudėtingai įdiegti karštojo prijungimo būdu į suderinamus komutatorius, maršrutizatorius ir saugojimo sistemas. Mažas plotas ir pramoninis standartinis mechaninis dizainas leidžia jį naudoti tankioje prievadų aplinkoje. Siųstuvas-imtuvas palaiko didelę iki 10 Gbit/s duomenų spartą, kartu išlaikydamas mažą svorį ir kompaktiškus matmenis, todėl tinka ribotos erdvės ir energijos tinklo įrangai.

Tinka

• 10 Gigabit Ethernet aukštyneigiams ryšiams tarp komutatorių ir maršrutizatorių
• Ilgo atstumo vienmodėms šviesolaidinėms linijoms (10GBASE-LR naudojimo atvejai)
• Duomenų centro serverių ir saugojimo tarpusavio jungtims
• Tinklo aparatinės įrangos keitimui ar atnaujinimui, kai reikalingi SFP+ formos faktoriaus moduliai

Pagrindinės techninės specifikacijos

• Sąsajos tipas: SFP+
• Maksimali duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Maitinimo įtampa: 3,3 V darbinė

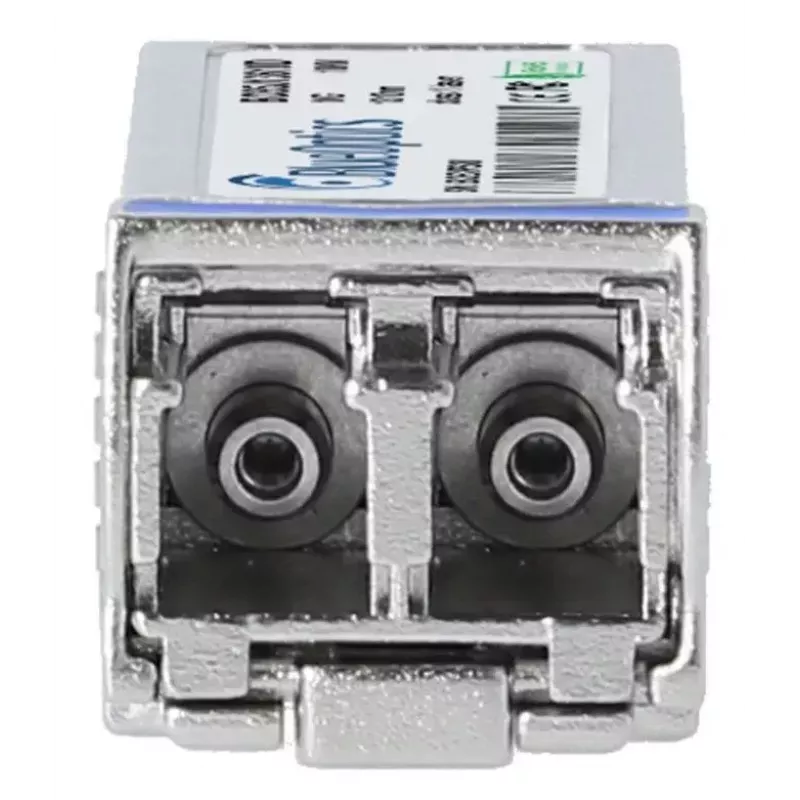

• Jungties tipas: LC dvipusė (optinė)
• Optinė terpė: vienmodis pluoštas (1310 nm siųstuvas/imtuvas, būdingas 10GBASE-LR)
• Matmenys: apytikriai 13,8 mm (P) × 58,4 mm (G) × 12,6 mm (A)
• Svoris: 0,02 kg
• Gaminio spalva: sidabrinė

Kaip naudoti

Įdiekite „BlueOptics“ SFP+ siųstuvą-imtuvą į suderinamą SFP+ lizdą komutatoriuje, maršrutizatoriuje ar kitame tinklo įrenginyje, kol pagrindinis įrenginys įjungtas, vadovaudamiesi įrenginio gamintojo karštojo keitimo instrukcijomis. Prijunkite LC dvipusį vienmodį šviesolaidinį pataisymo kabelį prie modulio optinio prievado, laikydamiesi tinkamos Tx/Rx orientacijos. Patvirtinkite, kad pagrindinis įrenginys atpažįsta siųstuvą-imtuvą, ir, jei reikia, sukonfigūruokite prievadą 10 Gigabit Ethernet veikimui. Optinės linijos testavimui patikrinkite signalo lygius ir linijos būseną naudodami integruotą diagnostiką arba išorinę testavimo įrangą.

Rekomendacijos

Naudokite vienmodžius LC dvipusius pataisymo laidus ir laikykitės jungčių valymo procedūrų, kad užtikrintumėte optimalų optinį veikimą. Prieš diegdami patikrinkite trečiųjų šalių SFP+ modulių suderinamumą ir programinės įrangos palaikymą jūsų aparatinėje platformoje. Jei reikalingas skaitmeninis diagnostinis stebėjimas (DDM/DOM), įsitikinkite, kad pagrindinis įrenginys palaiko šią funkciją, kad galėtumėte pasiekti realaus laiko parametrus, tokius kaip maitinimo įtampa ir optinė galia.
