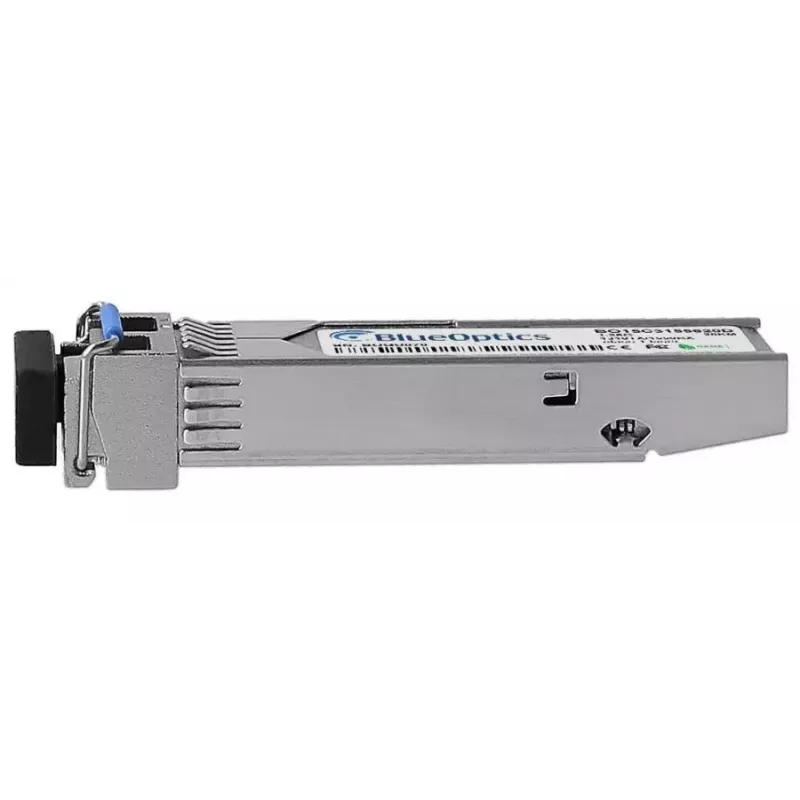

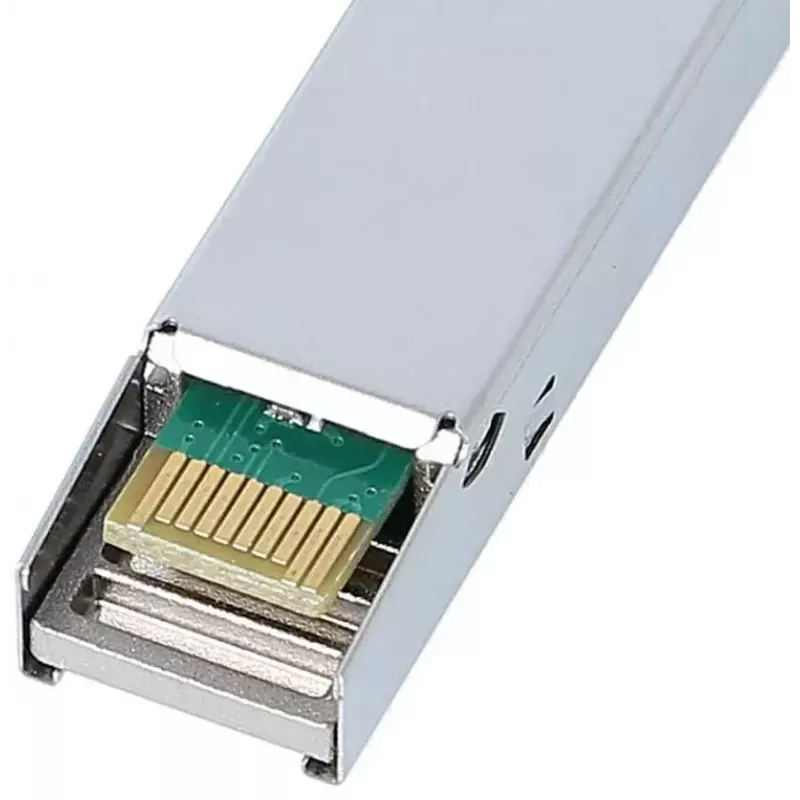

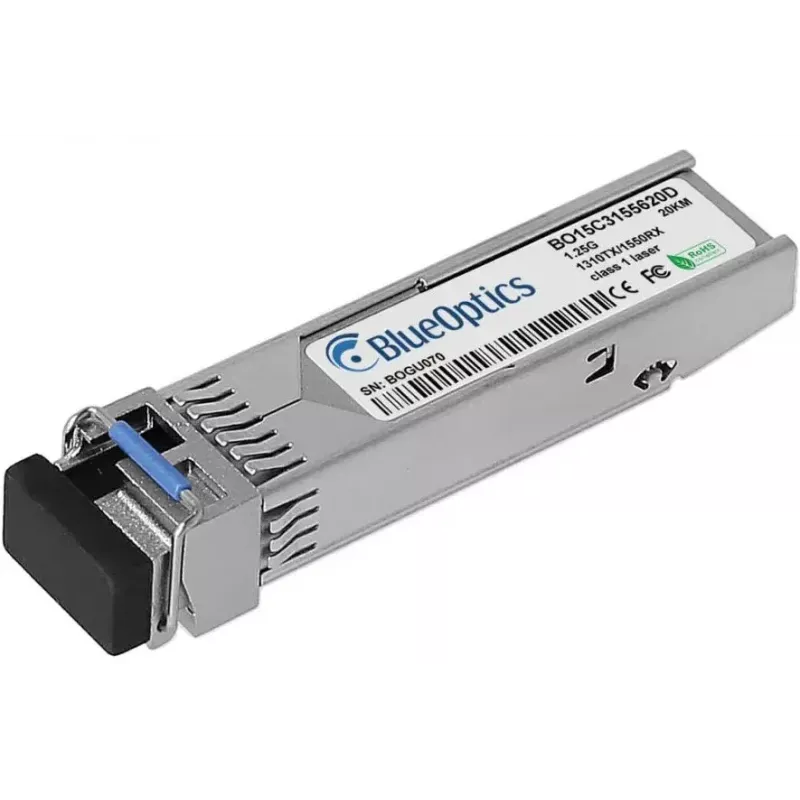

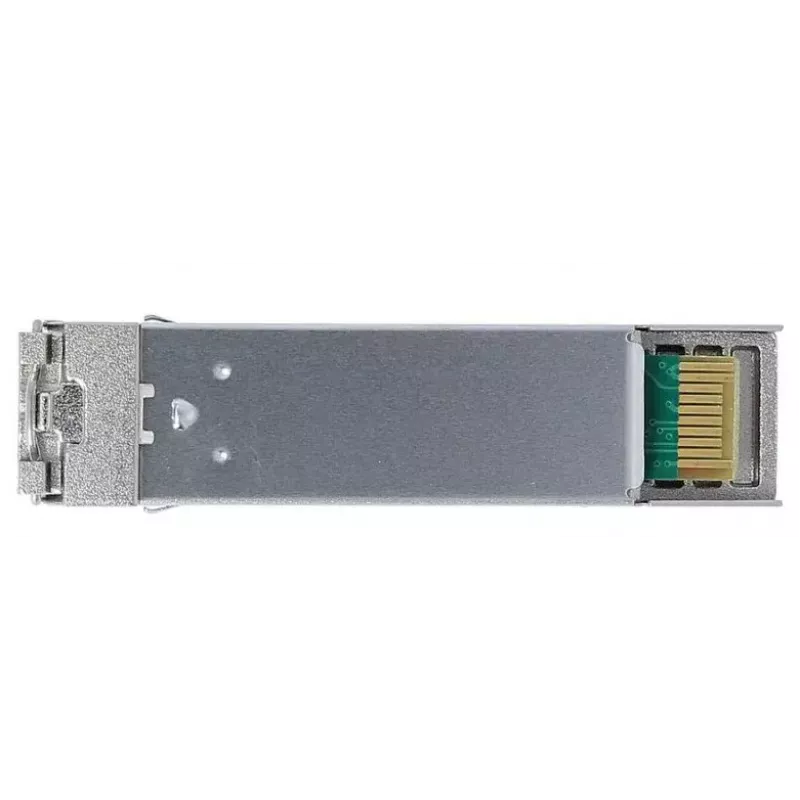

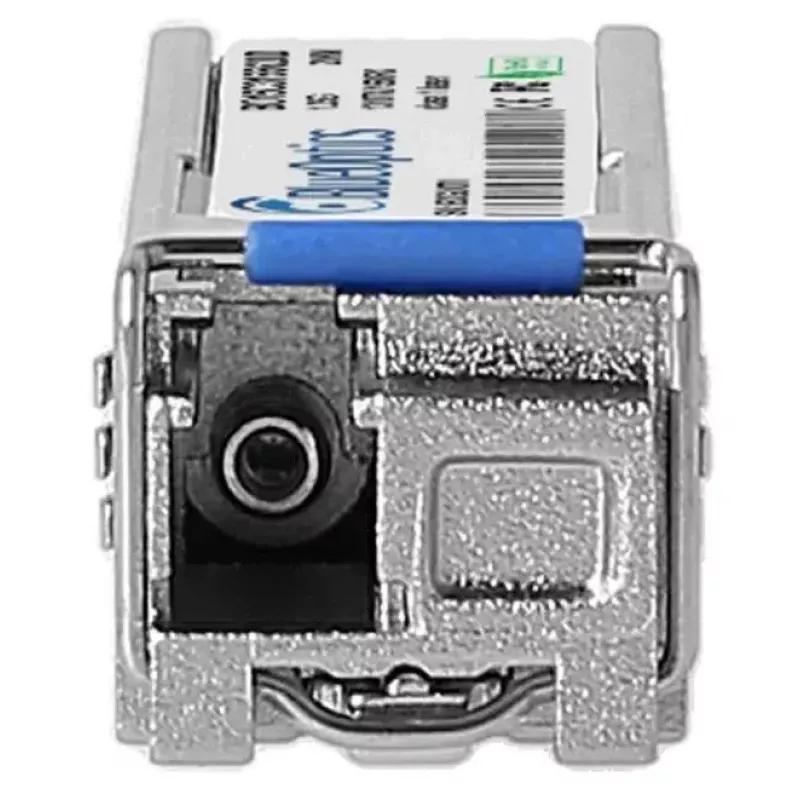

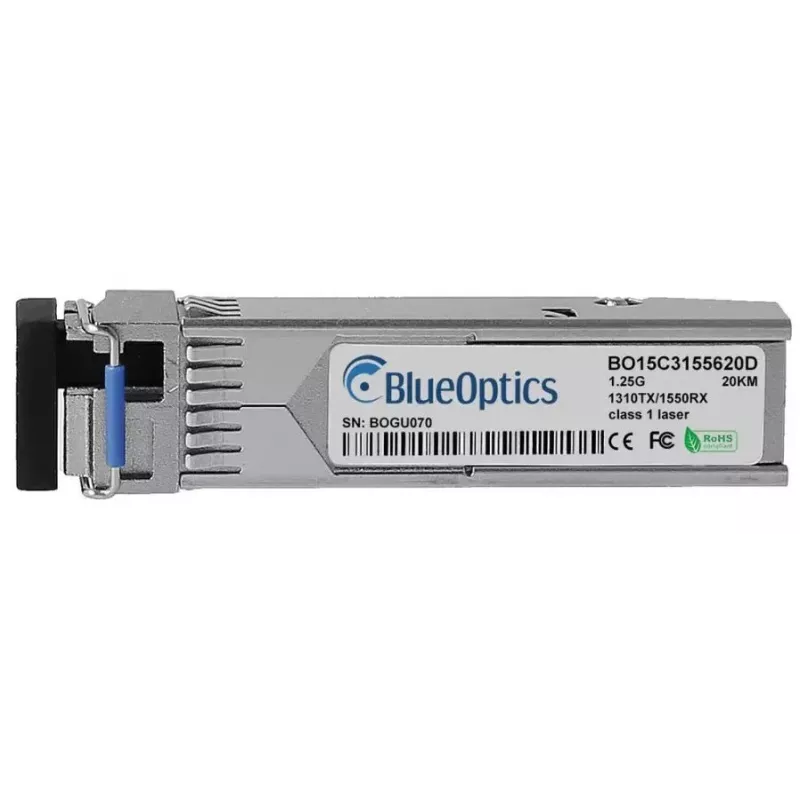

SFP siųstuvo-imtuvo modulis BlueOptics 3HE00868CA-BO 1250 Mbit/s šviesolaidinis

„BlueOptics 3HE00868CA-BO“ SFP siųstuvo-imtuvo modulis yra kompaktiškas šviesolaidinis modulis, skirtas vienmodiams tinklams, kurių maksimali duomenų perdavimo sparta yra 1250 Mbit/s. Modulis atitinka SFP formos faktorių ir naudoja LC (UPC) simpleksinę jungtį. Jis veikia nuo 3,3 V įėjimo įtampos ir naudoja iki 0,28 A srovę, o fiziniai matmenys yra maždaug 13,9 mm (P) × 58,4 mm (I) × 8,5 mm (A), o svoris – apie 0,02 kg. Siųstuvas-imtuvas palaiko perdavimą iki 20 000 m atstumu ir yra suderinamas su įrenginiais, kurie priima su „Alcatel Nokia 3HE00868CA“ suderinamus SFP modulius ir MSA reikalavimus atitinkančias SFP sąsajas.

Privalumai

„BlueOptics 3HE00868CA-BO“ siūlo standartinį SFP formos faktorių, leidžiantį lengvai atlikti karštąjį prijungimą prie suderinamos tinklo įrangos. Jo vienmodė LC jungtis ir 1250 Mbit/s sparta leidžia palaikyti įprastas Gigabit ir senesnes 1,25G optines programas ilgais atstumais iki 20 km. Mažas modulio dydis ir nedidelis svoris tinka tankiems įrengimams, o 3,3 V veikimas ir nedidelis srovės naudojimas užtikrina efektyvų energijos vartojimą. Atitikimas MSA SFP matmenims ir elektrinėms charakteristikoms užtikrina platų suderinamumą su įranga, palaikančia lygiaverčius „Alcatel Nokia“ modulius.

Tinka

• Taškas–taškas šviesolaidinėms jungtims vienmode skaidula iki 20 km
• Gigabit Ethernet ir 1,25 Gbps senesnėms optinėms jungtims
• Naudojimui komutatoriuose, maršrutizatoriuose, medijos keitikliuose ir saugojimo sistemose, priimančiose SFP modulius
• Tinklo atnaujinimams, kai reikalingas kompaktiškas SFP siųstuvas-imtuvas su LC jungtimi

Pagrindinės specifikacijos

• Formos faktorius: Small Form-factor Pluggable (SFP)
• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Maksimalus perdavimo atstumas: 20 000 m (20 km)
• Skaidulos tipas: vienmodė skaidula
• Jungties tipas: LC (UPC) simpleksinė
• Maitinimo įtampa: 3,3 V
• Maksimali srovė: 0,28 A
• Matmenys (P×I×A): 13,9 × 58,4 × 8,5 mm
• Svoris: apie 0,02 kg
• Gaminio spalva: Sidabrinė

Kaip naudoti

Prieš įdėdami patikrinkite, ar pagrindinis įrenginys palaiko SFP siųstuvus-imtuvus ir ar reikiama programinė įranga arba nustatymai leidžia naudoti trečiųjų šalių SFP modulius. Imkite siųstuvą-imtuvą už korpuso ir nelieskite optinės jungties. Nuimkite apsauginius dangtelius nuo LC jungties ir pagrindinio prievado, tada įstatykite modulį į SFP lizdą, kol užsifiksuos. Prijunkite tinkamą vienmodį LC komutacinį kabelį, kad sukurtumėte optinę jungtį. Išimdami modulį pirmiausia išjunkite prievadą, jei palaikoma, tada nuspauskite fiksatorių ir tiesiai ištraukite modulį. Reguliariai tikrinkite jungtis ir valykite tinkamais šviesolaidžių valymo įrankiais, kad palaikytumėte signalo kokybę.

Rekomendacijos

Naudokite tinkamo slopinimo ir kokybės vienmodžius LC pataisos laidus, užtikrinkite, kad suporuoti siųstuvai-imtuvai palaikytų tą patį bangos ilgio/kanalų planą, ir patvirtinkite, kad pagrindinis įrenginys palaiko skaitmeninę diagnostiką (DDM/DOM), jei reikia stebėti įtampą, lazerio poslinkio srovę, išėjimo/priėmimo galią ir temperatūrą. Nenaudojamus modulius laikykite su apsauginiais dangteliais sausoje, be dulkių aplinkoje ir laikykitės ESD atsargumo priemonių juos liesdami.
