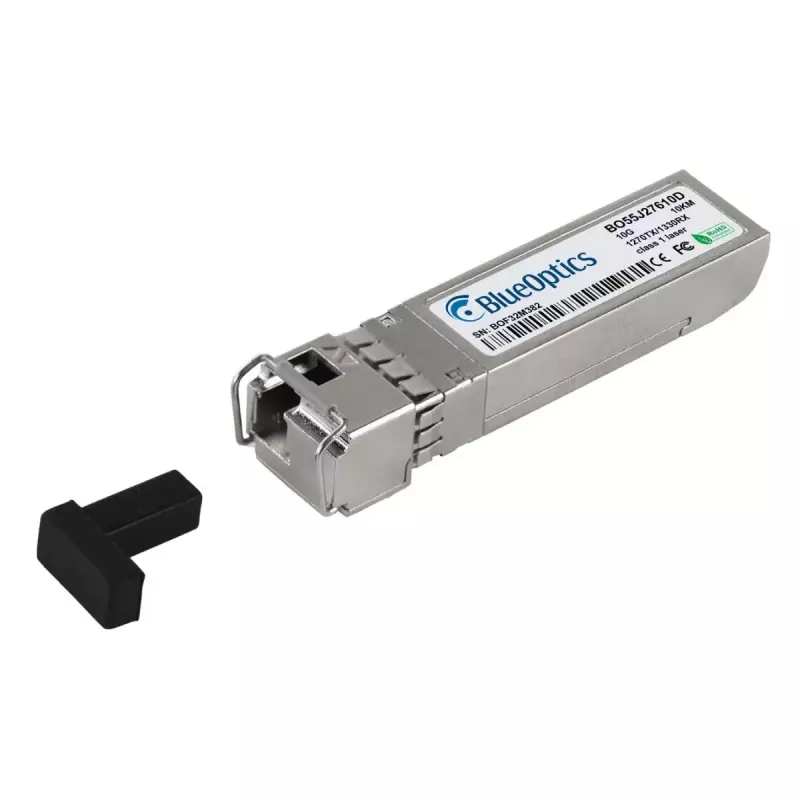

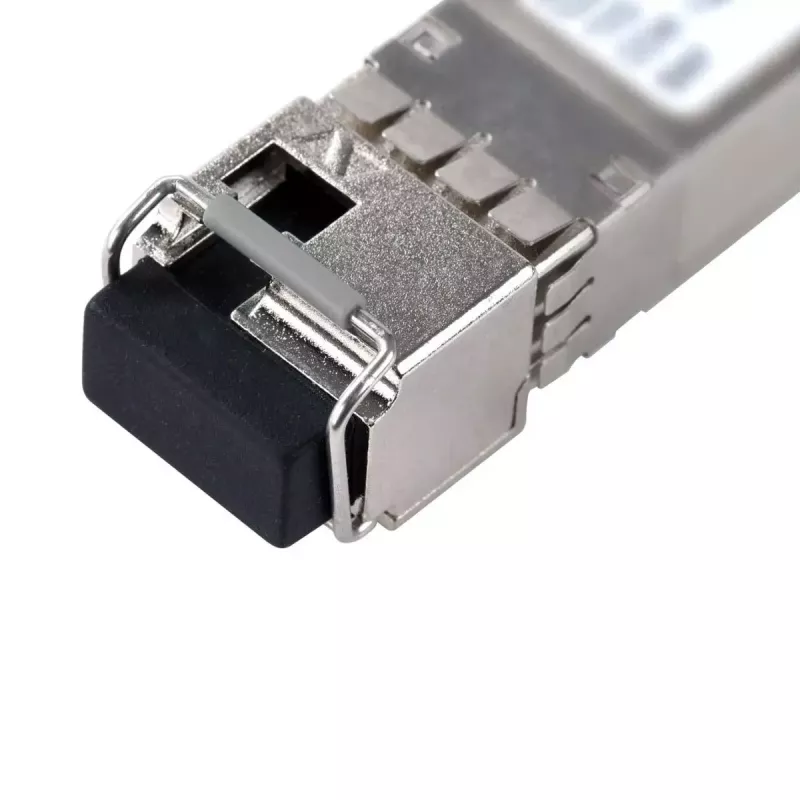

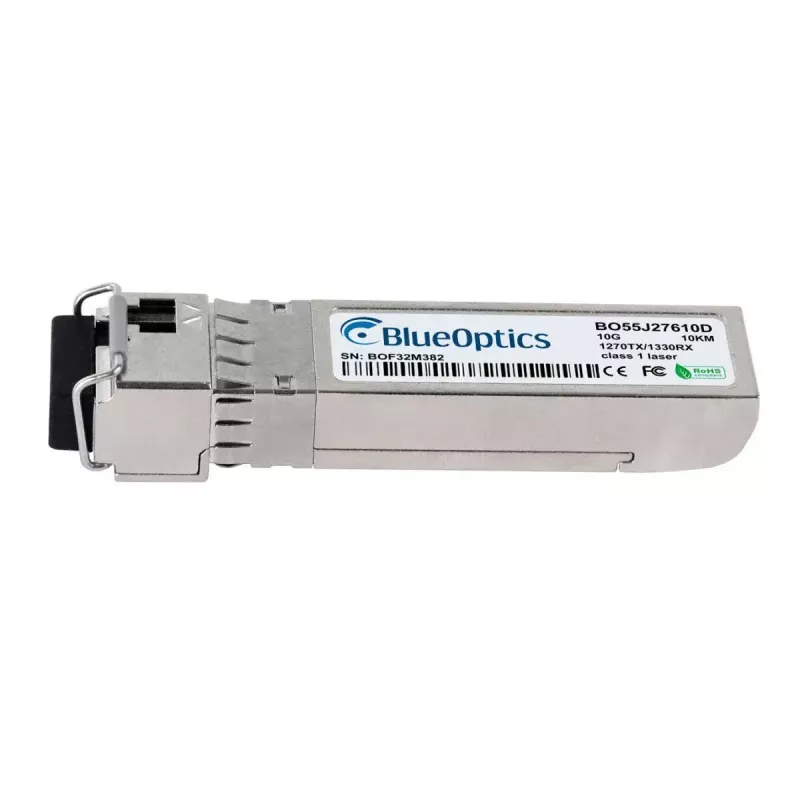

SFP+ siųstuvo-imtuvo modulis BlueOptics 02310QBJ-BO 10000 Mbit/s

„BlueOptics 02310QBJ-BO“ SFP+ siųstuvo-imtuvo modulis yra kompaktiška šviesolaidinė sąsaja, skirta 10 Gbit/s tinklams. Jis atitinka MSA SFP+ formos faktoriaus standartus, turi sidabrinės spalvos metalinį korpusą ir veikia nuo 3,3 V maitinimo. Modulis realizuoja 10GBASE-BX-U vienmodį dvipusį ryšį su LC simplex jungtimi ir palaiko optinį perdavimą iki maždaug 10 km atstumu naudojant vienmodį pluoštą. Siųstuvas-imtuvas integruoja skirtingų bangos ilgių perdavimo ir priėmimo lazerius, kad būtų galima vykdyti dvikryptį veikimą vienu pluoštu, ir tinka naudoti tinklo įrangoje, kuri palaiko SFP+ 10GBASE-BX-U modulius.

Privalumai

Modulis pasižymi mažu, pramoniniu standartiniu SFP+ formos faktoriumi, kuris tinka įvairiems komutatoriams, maršrutizatoriams ir saugojimo platformoms. Pagamintas su metaliniu korpusu ir mažu svoriu, jis užtikrina mechaninį patikimumą, išlaikydamas mažą energijos suvartojimą esant 3,3 V įtampai. Atitiktis MSA specifikacijoms ir suderinamumas su įrenginiais, priimančiais Originalių nurodytą modulį, užtikrina sklandžią integraciją. Siųstuvas-imtuvas palaiko skaitmeninę diagnostiką (DDM/DOM), skirtą realiuoju laiku stebėti maitinimo įtampą, lazerio poslinkį, optinę galią ir temperatūrą, kai priimančioji aparatinė įranga atveria šias funkcijas.

Tinka

• 10 Gbit/s eterneto jungtims vienmodžiu pluoštu
• Ilgojo nuotolio šviesolaidinėms jungtims iki maždaug 10 km
• Komutatorių, maršrutizatorių ir saugojimo sistemų tarpusavio sujungimui
• Paslaugų teikėjų ir įmonių magistralinių tinklų segmentams, kuriems reikalingos BX-U dvikryptės jungtys

Pagrindinės specifikacijos

• Sąsajos tipas: SFP+
• Didžiausia duomenų perdavimo sparta: 10000 Mbit/s (10 Gbit/s)
• Perdavimo standartas: 10GBASE-BX-U (dvikryptis vienu pluoštu)
• Optinio pluošto tipas: vienmodis pluoštas (SMF)
• Jungties tipas: LC simplex
• Siųstuvo bangos ilgis: 1330 nm (tipinis BX-U perdavimui)
• Imtuvo bangos ilgis: 1270 nm (tipinis BX-U priėmimui)
• Darbinė įtampa: 3,3 V
• Gaminio spalva / korpusas: sidabrinis metalinis korpusas
• Svoris: maždaug 0,002 kg

Kaip naudoti

Įdėkite SFP+ siųstuvą-imtuvą į tinkamą SFP+ lizdą komutatoriuje, maršrutizatoriuje ar kitame suderinamame tinklo įrenginyje, kai priimančiasis įrenginys yra išjungtas, arba laikydamiesi gamintojo karštojo prijungimo gairių. Prijunkite LC simplex vienmodį šviesolaidinį pataisų laidą prie siųstuvo-imtuvo LC jungties ir užtikrinkite, kad atitinkamas nuotolinis siųstuvas-imtuvas naudotų papildomą BX bangos ilgių porą (vienas galas siunčia 1330 nm bangos ilgiu, o priima 1270 nm). Įjunkite arba patikrinkite 10 Gbit/s veikimą ir, jei reikia, įjunkite skaitmeninės diagnostikos stebėjimą per priimančiojo įrenginio valdymo sąsają, kad matytumėte realaus laiko optinius ir elektrinius parametrus.

Rekomendacijos

Naudokite kokybiškus vienmodžius pataisų laidus ir palaikykite švarias LC jungtis, kad užtikrintumėte optimalų optinį veikimą. Prieš diegdami patikrinkite priimančiojo įrenginio suderinamumą ir DDM/DOM palaikymą. Norėdami patikimo ilgalaikio veikimo, laikykitės gamintojo nurodymų dėl naudojimo, apsaugos nuo elektrostatinės iškrovos ir darbinės temperatūros ribų.
