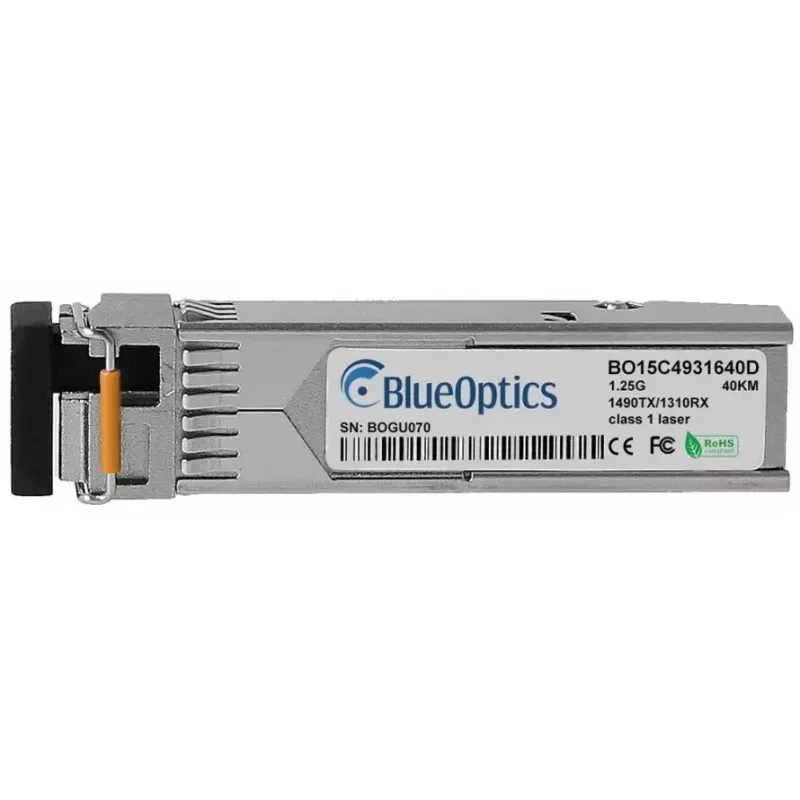

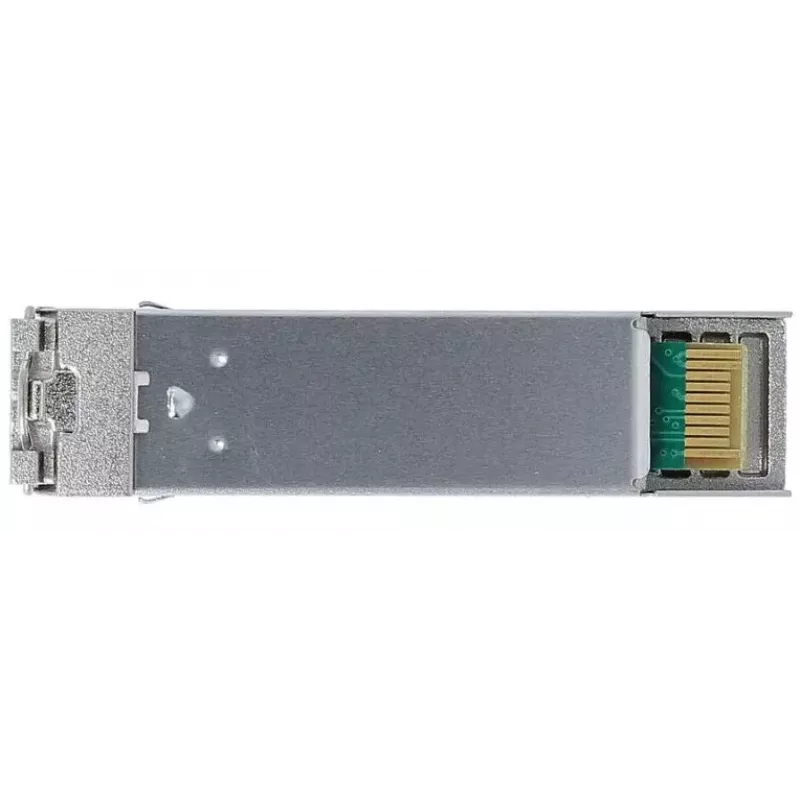

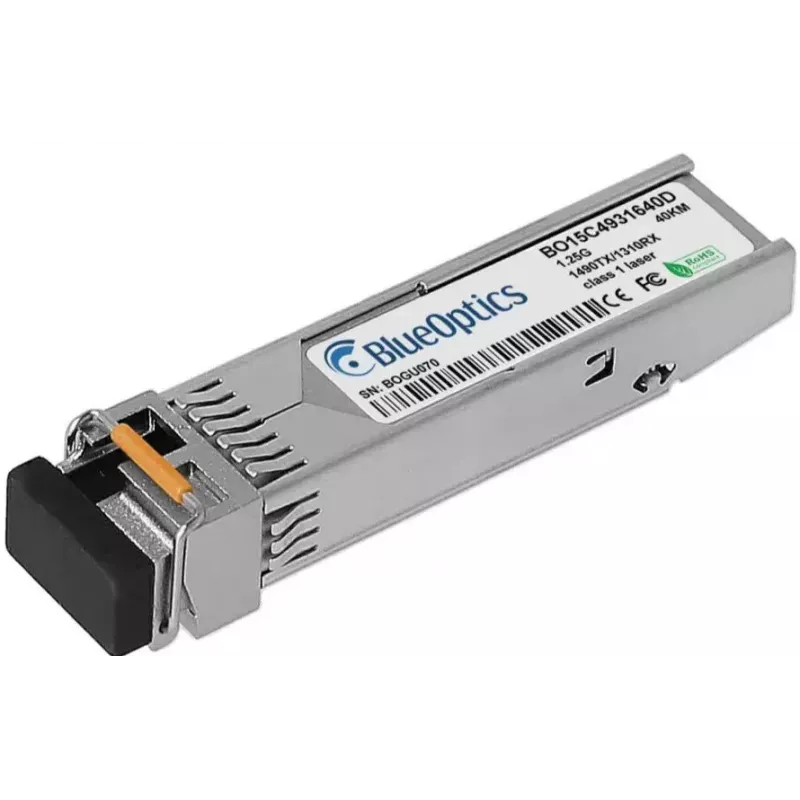

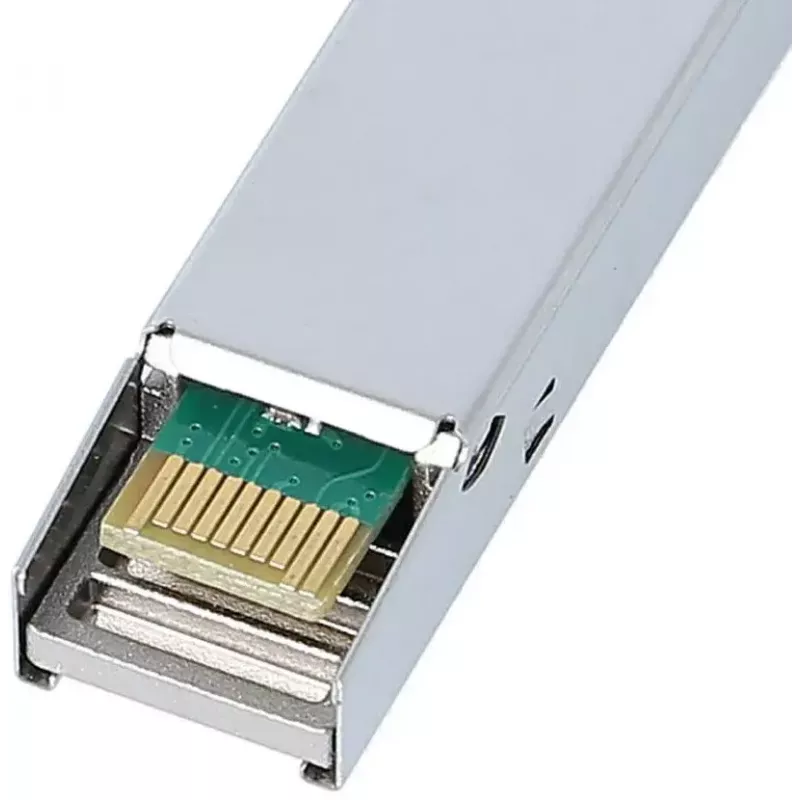

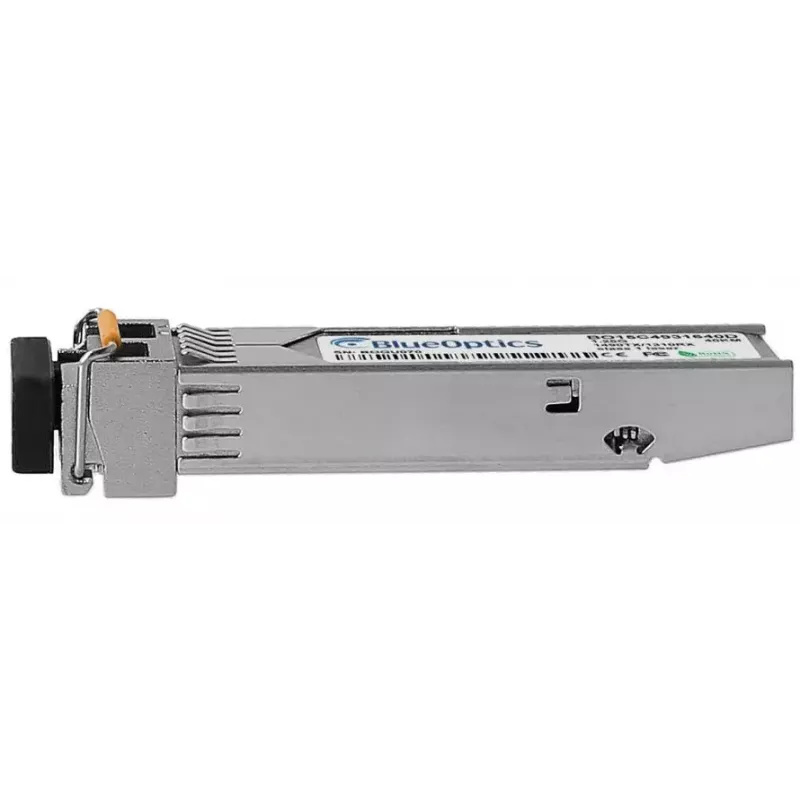

SFP siųstuvo-imtuvo modulis BlueOptics 02310KVU-BO 1250 Mbit/s 1490 nm

„BlueOptics 02310KVU-BO“ SFP siųstuvo-imtuvo modulis yra kompaktiška optinė sąsaja, skirta vienmodės skaidulos tinklams. Sukurtas 1000BASE-BX-D veikimui, jis palaiko iki 1250 Mbit/s duomenų spartą ir naudoja 1490 nm imtuvo bangos ilgį su siuntimo bangos ilgio pora, skirta dvikryptėms vienos skaidulos jungtims. Modulis turi LC simplex jungtį, sidabrinį korpusą ir lengvą, maždaug 20 g, konstrukciją, tinkamą integruoti į komutatorius, maršrutizatorius ir medijos keitiklius, palaikančius MSA standartą atitinkančius SFP formos faktorius.

Privalumai

Modulis atitinka MSA standarto mechanines ir elektrines charakteristikas, užtikrindamas sąveikumą su įvairia tinklo įranga. Jis palaiko tolimojo ryšio linijas iki 40 km vienmode skaidula ir turi skaitmeninės diagnostikos stebėjimo (DDM/DOM) funkciją, jei ją palaiko priimančioji įranga, leidžiančią realiuoju laiku teikti ataskaitas apie parametrus, tokius kaip maitinimo įtampa, lazerio poslinkio srovė, priimamos optinės galios lygis ir temperatūra. Kompaktiškas SFP formatas ir LC jungtis supaprastina diegimą ir keitimą tankioje stelažų aplinkoje.

Tinka

• 1 Gbit eterneto linijoms per vienmodę skaidulą
• Tolimojo ryšio magistralinėms jungtims iki 40 km
• Komutatorių, maršrutizatorių, saugojimo sistemų ir medijos keitiklių tarpusavio jungtims
• Aplinkoms, kuriose reikalingas DDM/DOM stebėjimas trikčių šalinimui ir priežiūrai

Pagrindinės specifikacijos

• Maksimali duomenų perdavimo sparta: 1250 Mbit/s
• Siųstuvo / imtuvo bangos ilgiai: 1310 nm (TX) / 1490 nm (RX), skirti dvikrypčiam vienos skaidulos veikimui
• Maksimalus perdavimo atstumas: iki 40 000 m (40 km) vienmode skaidula

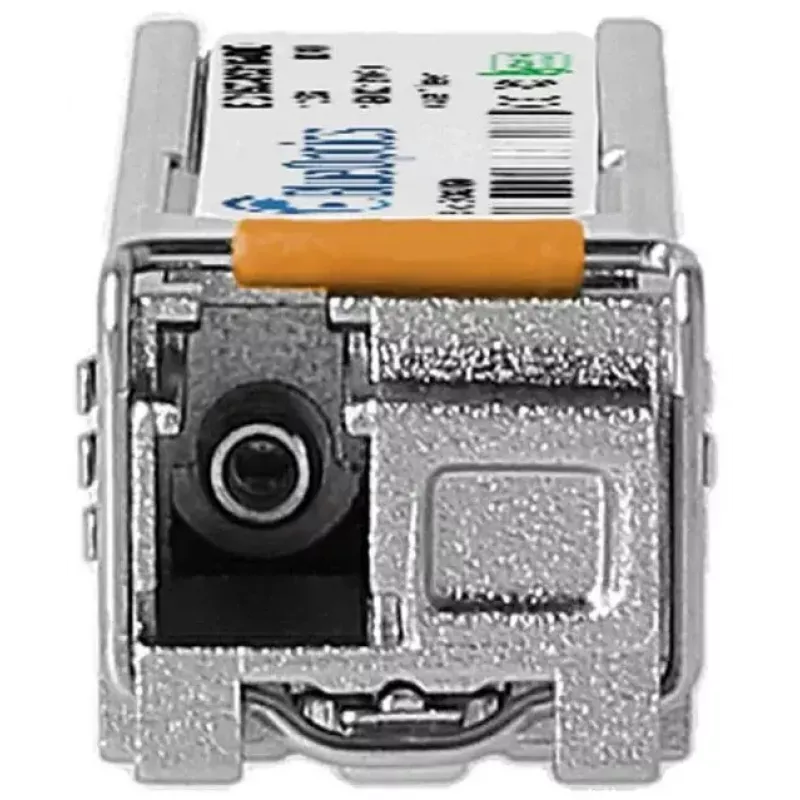

• Jungties tipas: LC simplex
• Modulio svoris: maždaug 0,02 kg
• Korpuso spalva: sidabrinė
• Formos faktorius: SFP (atitinka MSA)
• Skaitmeninė diagnostika: DDM/DOM palaikymas (jei palaiko priimančiosios įrangos aparatinė įranga)

Kaip naudoti

Įdėkite SFP siųstuvą-imtuvą į suderinamą SFP prievadą priimančiajame įrenginyje, kol jis užsifiksuos, tada pritvirtinkite visus laikymo mechanizmus pagal įrenginio gamintojo instrukcijas. Prijunkite tinkamą vienmodį LC pataisymo kabelį prie modulio; dvikrypčio BX ryšio jungtims užtikrinkite teisingą TX ir RX bangos ilgių poravimą kiekviename linijos gale (1310 nm / 1490 nm konfigūracija). Patikrinkite linijos būseną ir, jei galima, nuskaitykite DDM/DOM parametrus iš priimančiojo įrenginio, kad patvirtintumėte optinius galios lygius ir veikimo sąlygas. Vykdykite priimančiosios įrangos procedūras, norėdami įjungti ar sukonfigūruoti sąsają pagal poreikį.

Rekomendacijos

Naudokite sertifikuotus vienmodžius LC pataisymo kabelius ir užtikrinkite teisingą skaidulos poliškumą, skirtą BX vienos skaidulos veikimui. Patikrinkite, ar tikslinė aparatinė įranga palaiko DDM/DOM, jei reikalinga nuotolinė diagnostika. Laikykitės ESD atsargumo priemonių dirbdami su moduliu, o kai optinė jungtis neprijungta, uždėkite dangtelį, kad išvengtumėte užteršimo. Patikimoms tolimojo ryšio linijoms apžiūrėkite skaidulos galinius paviršius ir palaikykite nustatytas optinės galios atsargas, kad išvengtumėte veikimo pablogėjimo.
